실제 현장을 다니다 보면 불꽃감지기 하나가 오동작하는 바람에 프리액션밸브가 열려 개방형 스프링클러나 물분무 설비가 작동하고 공장 전체 가동이 중단되는 끔찍한 사고를 목격하곤 합니다. 초기 시공 단계에서 감지기 한 장비 값을 아끼려다 수십 배에 달하는 기계 파손과 상품 침수 피해를 입고 나서야 후회하는 공장주분들이 정말 많습니다.
실제 한 산업단지 출장을 갔을 때 프리액션밸브 감지기 회로를 불꽃감지기 단 한 대만 설치해두고 릴레이를 써서 A회로와 B회로가 동시에 작동한 것처럼 묶어놓은 황당한 현장을 보았습니다. 오동작이 발생하면 대책이 없는 구조였기에 즉시 정상적인 A회로와 B회로로 분리하고 불꽃감지기 한 대를 추가로 증설하는 공사를 진행했던 경험이 있습니다. 소방공사 현장에서 뼈를 묻은 전문가의 시각으로 볼 때 안전과 자산 보호에는 돈보다 생명과 예방이 언제나 최우선이라는 점을 느낀 순간이었습니다.
불꽃감지기 개요와 동작 방식의 이해
소방시설 설치 및 관리에 관한 법률 시행령에 따라 고천장 영역이나 위험물 저장소 등에는 일반 감지기 대신 특수 감지기를 설치해야 합니다. 불꽃감지기는 화재 시 발생하는 불꽃의 특유 방사 에너지를 감지하여 화재를 초기 단계에 잡아내는 초고속 방재 장비입니다.
일반적인 연기나 열감지기가 열기류를 기다려야 하는 것과 달리, 이 장비는 빛의 속도로 이동하는 전자기파를 포착하므로 천장 높이가 20m 이상인 물류창고나 체육관에서도 탁월한 성능을 발휘합니다. 쉽게 말해 화재가 발생하자마자 눈으로 보듯 불꽃을 즉시 찾아내는 최첨단 보안관이라고 생각하시면 됩니다.
* 반응 속도: 제조사 및 설정에 따라 다르지만 통상 3~5초 이내에 화재 신호를 수신기에 송출하여 초동 대처 시간을 획기적으로 단축합니다.

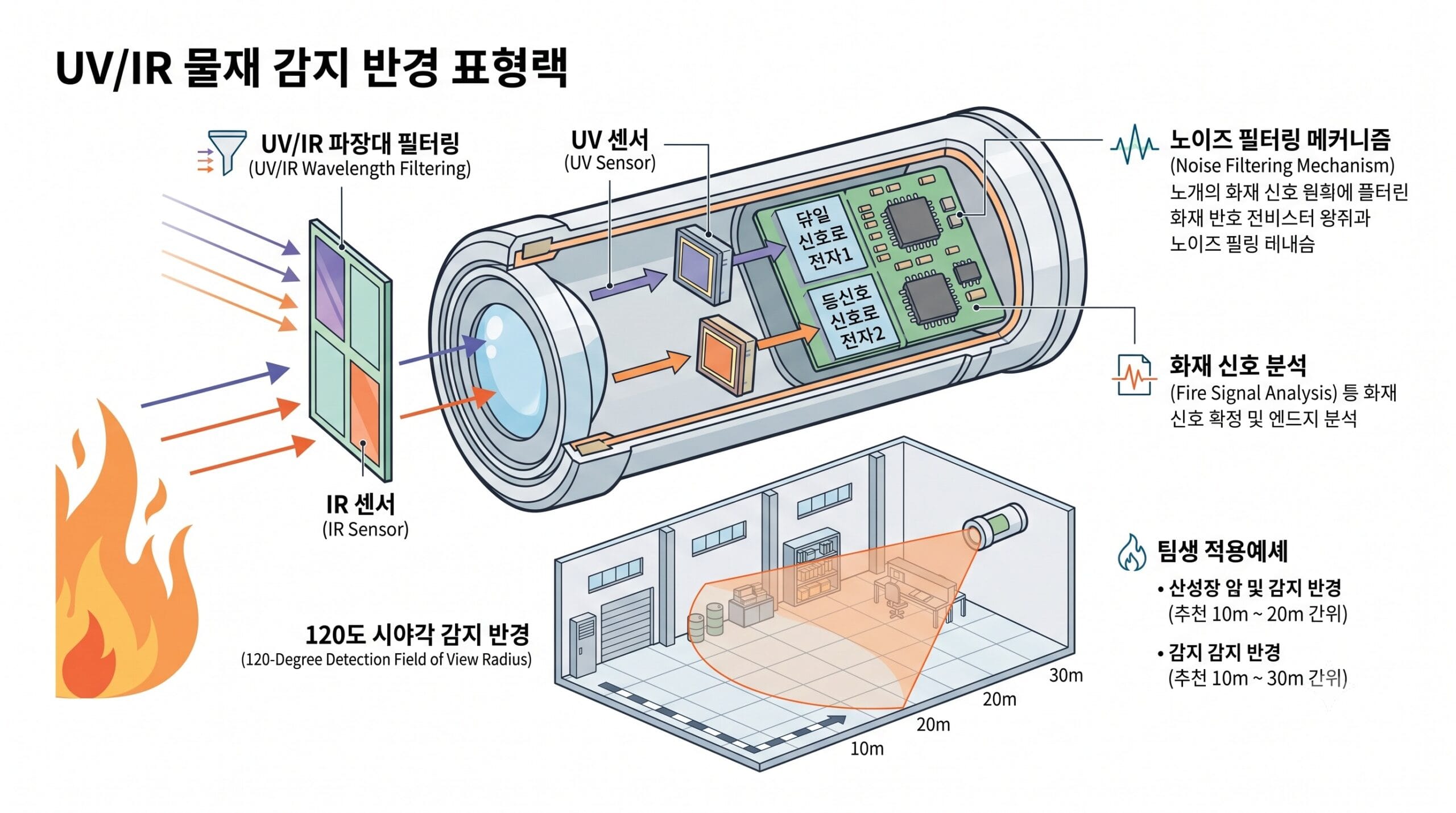

이 장비의 핵심은 오동작 방지 기술과 센서 구성에 있습니다. 단순히 밝은 빛이나 태양광에 오동작하는 것을 막기 위해 화재 불꽃 특유의 깜빡임(Flicker) 주파수인 1~15Hz 영역을 필터링하는 기술이 들어가 있습니다.
현장에서는 용접 불꽃이나 반사광에 의한 비화재보를 막기 위해 현장 환경에 맞는 정확한 사양을 선정하는 것이 무엇보다 중요합니다. 시공 전에 주변에 간섭을 줄 만한 적외선 난방기나 용접 작업이 잦은 곳인지 반드시 체크해야 시공 후 곤란한 상황을 피할 수 있습니다.
현장별 불꽃감지기 종류 및 적정 용도
불꽃감지기는 크게 센서의 감지 파장 대역에 따라 자외선식(UV), 적외선식(IR), 그리고 이를 조합한 복합형(UV/IR, 다중 IR)으로 분류됩니다. 현장 특성을 무시하고 저렴한 제품만 고집하다가는 비화재보 지옥을 맛보게 되므로 각 종류별 특성을 정확히 파악해야 합니다.
✅ 적외선식(IR3): 3개의 다른 적외선 파장을 동시에 분석하여 태양광이나 불꽃놀이 등 외부 노이즈를 걸러내므로 반개방 공간이나 대형 공장에 적합합니다.
✅ 복합형(UV/IR): UV 센서와 IR 센서의 장점을 결합하여 두 신호가 동시에 기준치를 넘어야 동작하므로 오동작 우려가 가장 적은 고신뢰성 장비입니다.
위험물안전관리법 시행규칙 및 관련 기준에 따르면, 화학물질을 취급하는 위험물 옥내 저장소나 제조소 등 유증기가 발생하는 장소에는 반드시 방폭형 불꽃감지기를 시공해야 합니다. 폭발 위험이 있는 가스가 체류할 수 있는 곳에 일반 감지기를 썼다가는 감지기 내부의 미세한 스파크가 도리어 도화선이 될 수 있기 때문입니다.
반면 먼지가 많고 습한 제철소나 시멘트 공장 같은 거친 환경에는 감지기 렌즈 오염을 막아주는 에어 퍼징(Air Purging) 기능이 포함된 제품이나 하우징 강도가 높은 산업용 모델을 선정하는 것이 시공 실무자의 지혜입니다.
화재안전성능기준에 따른 올바른 설치 방법
불꽃감지기의 설치는 소방시설의 내진설계 기준 및 화재안전기술기준(NFTC 203)의 명확한 법적 테두리 안에서 움직여야 안전합니다. 기본적으로 감지기는 공칭감지거리 및 공칭시야각 내에서 감시 구역의 모든 공간이 유효하게 감지될 수 있도록 벽이나 모서리에 단단히 고정해야 합니다.
많은 작업자들이 실수하는 부분 중 하나가 바닥을 향하는 각도 조절입니다. 천장에 완전히 수평으로 붙여버리면 사각지대가 넓어지므로, 통상 벽면 상부나 기둥에 브래킷을 활용해 바닥을 향해 30~45도 하향 조정하여 사각지대를 최소화하는 것이 정석입니다.
| 구분 | 핵심 설치 기준 | 실무 시공 팁 |
|---|---|---|
| 설치 높이 | 공칭감지거리 이내에서 바닥면 유효 감시 가능 높이 | 제조사 사양서의 시야각(대개 90~120도)을 고려해 모서리 배치 |
| 장애물 제한 | 광학 센서이므로 전방에 차폐물이 없어야 함 | 배관, 덕트, 조명 기구 등에 의해 시야가 가리지 않도록 이격 시공 |
| 유지 관리 | 소방시설 자체점검사항 고시에 따른 점검 용이성 확보 | 렌즈 청소 및 점검이 가능하도록 고소 작업대 접근 동선 고려 |
수증기가 많이 발생하는 장소라면 렌즈에 결로가 생기지 않도록 결로 방지용 히터 기능이 내장된 모델을 선택하십시오. 사소해 보이는 이 선택 하나가 겨울철마다 반복되는 오동작 신고 전화를 막아주는 결정적인 차이를 만듭니다.

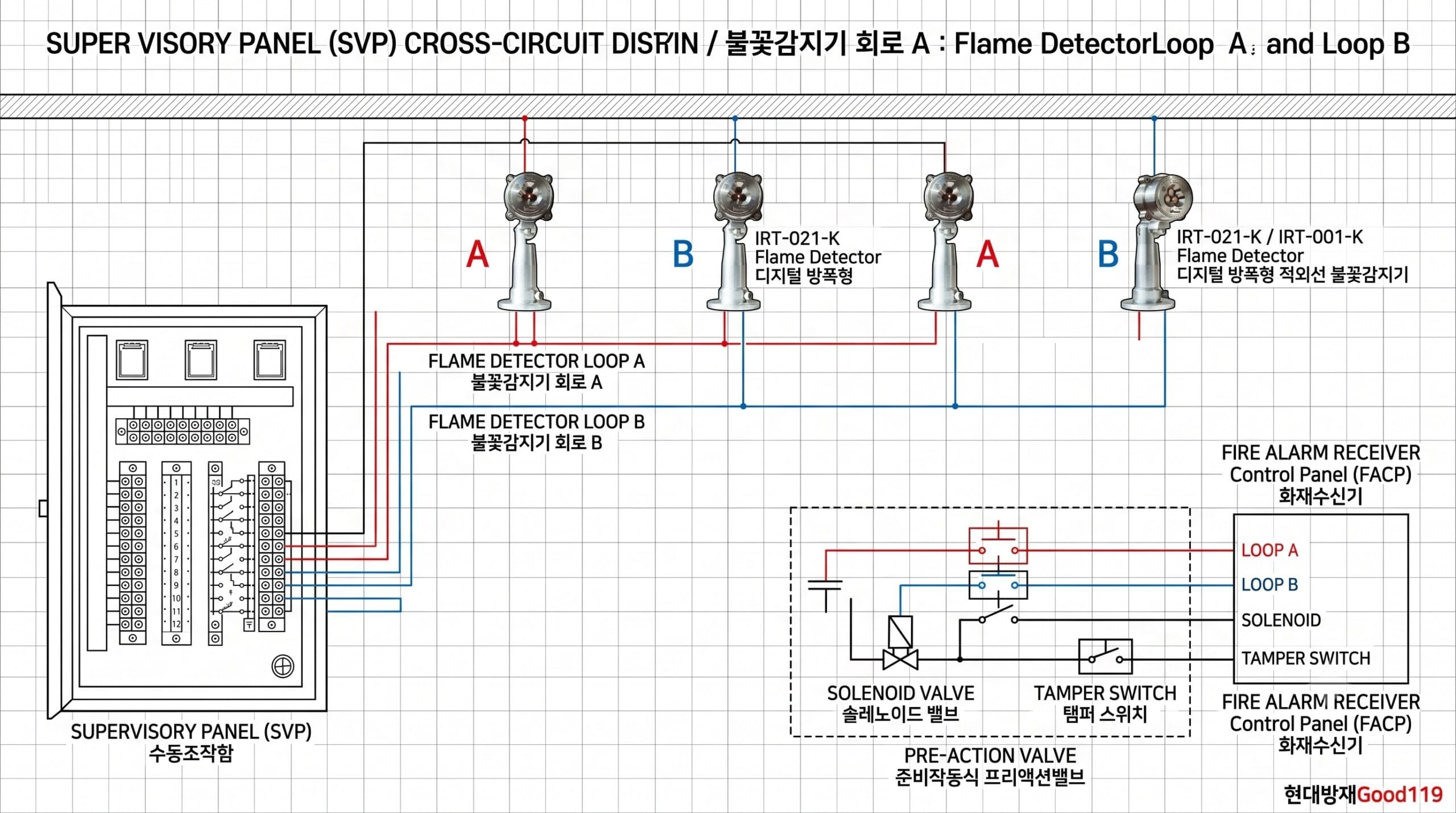

프리액션밸브 SVP 교차회로 결선 가이드
스프링클러설비의 화재안전성능기준(NFPC 103)에 따르면, 오동작으로 인한 수손 피해를 예방하기 위해 준비작동식 스프링클러설비(프리액션밸브)의 감지기 회로는 교차회로 방식으로 구성하는 것이 대원칙입니다. 하나의 감지기 동작(A회로)으로는 경보만 울리고, 다른 열의 감지기(B회로)까지 동시에 동작해야만 프리액션밸브의 솔레노이드 밸브가 열려 배관에 물이 공급되는 안전장치입니다.
문제는 현장에서 도입부 에피소드처럼 불꽃감지기 수량을 아끼려고 한 대만 달아놓고 릴레이 접점을 두 개로 쪼개 수신기에 A, B회로로 각각 넣어주는 편법 시공을 하는 경우가 간혹 있다는 점입니다. 이는 법적인 교차회로 취지를 완전히 무력화하는 위험천만한 행위이며 화재예방 및 안전관리에 관한 법률에 의거해 엄격한 처벌과 시정 명령을 받게 됩니다.
수동조작함(SVP) 내부 결선 시에는 A회로의 종단저항과 B회로의 종단저항을 명확히 분리하여 수신기에서 도통시험이 정상적으로 이루어지도록 해야 합니다. 간혹 결선 유지를 위해 공통선(-)을 대충 묶었다가 전압 강하나 선로 노이즈로 인해 밸브가 오개방되는 하자가 발생하기도 하므로 쉴드 케이블을 사용하여 접지까지 깔끔하게 마무리하는 것을 강력히 권장합니다.
