화재감지기 종류별 11종 원리 및 오동작 해결법

화학제품을 취급하는 대형 공장으로 소방 점검 및 기술 자문을 나갔을 때 목격한 아찔한 실무 일화입니다. 준공된 지 겨우 5년밖에 안 된 깔끔한 건물이었는데, 일주일이 멀다 하고 감지기 오동작 비상벨이 터지는 바람에 현장 작업자들은 경보음이 울려도 끄기 바쁜 매너리즘에 빠져 있었습니다.

원인을 파악해 보니 층고가 12m에 달하는 공장 내부 바닥에서 화학제품의 뜨거운 열기와 부식성 유증기가 쉴 새 없이 뿜어져 나오고 있더군요. 이러한 가혹한 환경 조건을 전혀 고려하지 않고 일반 스포트형 연기감지기를 전체의 80%나 빽빽하게 달아놓았으니 내부 센서 기판이 산화되어 버텨낼 재간이 없었던 것입니다.

더 큰 문제는 천장이 너무 높아 고소작업차조차 들어올 수 없는 구조라, 이전 담당자가 임시방편으로 수퍼비조리 판넬(SVP) 회로 인입단에 저항을 임의로 걸어 아예 감지기 라인 전체를 먹통으로 차단해 둔 상태였습니다. 만약 그 순간에 진짜 화재가 발생했다면 초기 진압의 핵심인 경종이나 소화설비가 연동되지 않아 순식간에 공장 전체가 잿더미로 변할 수 있는 대형 사고 직전의 위험천만한 상황이었습니다.

안전관리팀에서는 현재 가동 중인 생산 라인을 멈출 수 없어 차후에 전면 재시공을 계획 중이라고 했으나, 애초에 설계 단계나 소방공사 초기에 공장의 환경적 특성을 파악해 방폭형 불꽃감지기나 아날로그 특수 감지기로 설계변경을 진행했더라면 수천만 원에 달하는 전선관 부자재비와 인건비, 시간을 모두 아낄 수 있었을 것이라는 깊은 아쉬움이 남았습니다.

---

화재감지기의 개요와 소방시설로서의 중요성

화재감지기는 건축물 내부에서 화재가 발생했을 때 연소 과정에서 방출되는 열, 연기, 불꽃 등의 물리·화학적 인자를 포착하여 수신기에 화재 신호를 전달하는 소방 시스템의 최전선 센서입니다. 감지기가 정밀하게 화재 신호를 감지하여 중앙 수신기(P형 또는 R형)로 송출해야만 건물 전체의 경종이 울리고 비상방송이 출력되며, 프리액션밸브나 가스계 소화설비, 제연설비가 연동되어 대형 참사를 막아내게 됩니다.

만약 현장 환경에 전혀 맞지 않는 부적절한 감지기를 고집하여 비화재보가 빈번하게 터지면, 건물 관계자는 경보음 민원을 견디지 못하고 수신기를 수동 복구 상태로 고정하거나 감지기 선로를 차단하는 위험천만한 선택을 하게 됩니다. 이는 결국 진짜 화재가 발생했을 때 골든타임을 놓쳐 인명 피해로 직결되므로 현장 환경에 부합하는 정밀한 감지기를 채택하는 것이 소방 실무에서 가장 중요한 핵심입니다.

소방 시스템 연동의 시발점으로서의 핵심 역할

감지기는 단순한 부품이 아니라 소방 전산 망 전체를 깨우는 트리거 역할을 수행합니다. 화재 감지부터 방화문 차단, 제연풍도 개방, 소화약제 방출에 이르기까지 모든 자동 방재 제어 체계는 감지기의 정확한 1차 신호 수신에서 시작됩니다.

따라서 건물 각 구역의 기류 이동, 발열 여부, 천장 높이, 화학물질 체류 상태 등을 종합적으로 데이터화하여 최선의 감지기 종류를 지정을 해주는 것이 부실시공을 막는 소방 엔지니어의 첫걸음입니다.

---

공식 화재감지기 10가지와 아날로그 감지기 상세 분석

대한민국 소방 관계 법령 및 화재안전기술기준에서 명시하는 대표적인 화재감지기는 작동 원리와 센서 메커니즘에 따라 크게 10가지 유형으로 분류됩니다. 각 장비별 고유 특성을 정확히 파악해야 현장 오동작을 근본적으로 차단할 수 있습니다.

차동식 스포트형 감지기

주위 온도가 일정한 상승률 이상으로 급격하게 올라갈 때 동작하는 열감지기입니다. 내부에 밀폐된 공기실이 열에 의해 팽창하면서 리크 구멍(Leak Hole)으로 빠져나가는 양보다 공기 팽창량이 커질 때 다이어프램을 밀어 올려 접점을 단락시키는 공학적 원리로 작동합니다.

온도 변화가 매우 완만한 일반 사무실, 아파트 거실, 학원 교실 등에 주로 시공됩니다. 그러나 평소에도 가스레인지를 써서 온도가 갑자기 치솟는 주방이나 발열체가 많은 전산실에 달아놓으면 오동작 가능성이 극도로 높아지므로 설치를 엄격히 금지해야 합니다.

차동식 분포형 감지기

넓은 범위에 걸친 열 효과의 누적 수치를 감지하는 방식으로, 소방 현장에서는 공기관식과 열전대식이 가장 흔하게 활용됩니다. 천장이 높고 바닥 면적이 넓은 대형 제조 공장이나 창고의 천장 구조물을 따라 구리 파이프(공기관)를 길게 늘어뜨려 설치하는 형태가 대표적입니다.

화재 열기로 인해 공기관 내부 전체 공기가 팽창하면 단부에 위치한 검출부 내 다이어프램이 접합되어 화재 신호를 송출합니다. 넓은 감시 구역을 적은 검출 장비로 효율적으로 커버할 수 있으나, 공사 중 공기관이 미세하게 찌그러지거나 누설이 발생하면 전체 회로가 먹통이 되는 치명적인 단점이 존재합니다.

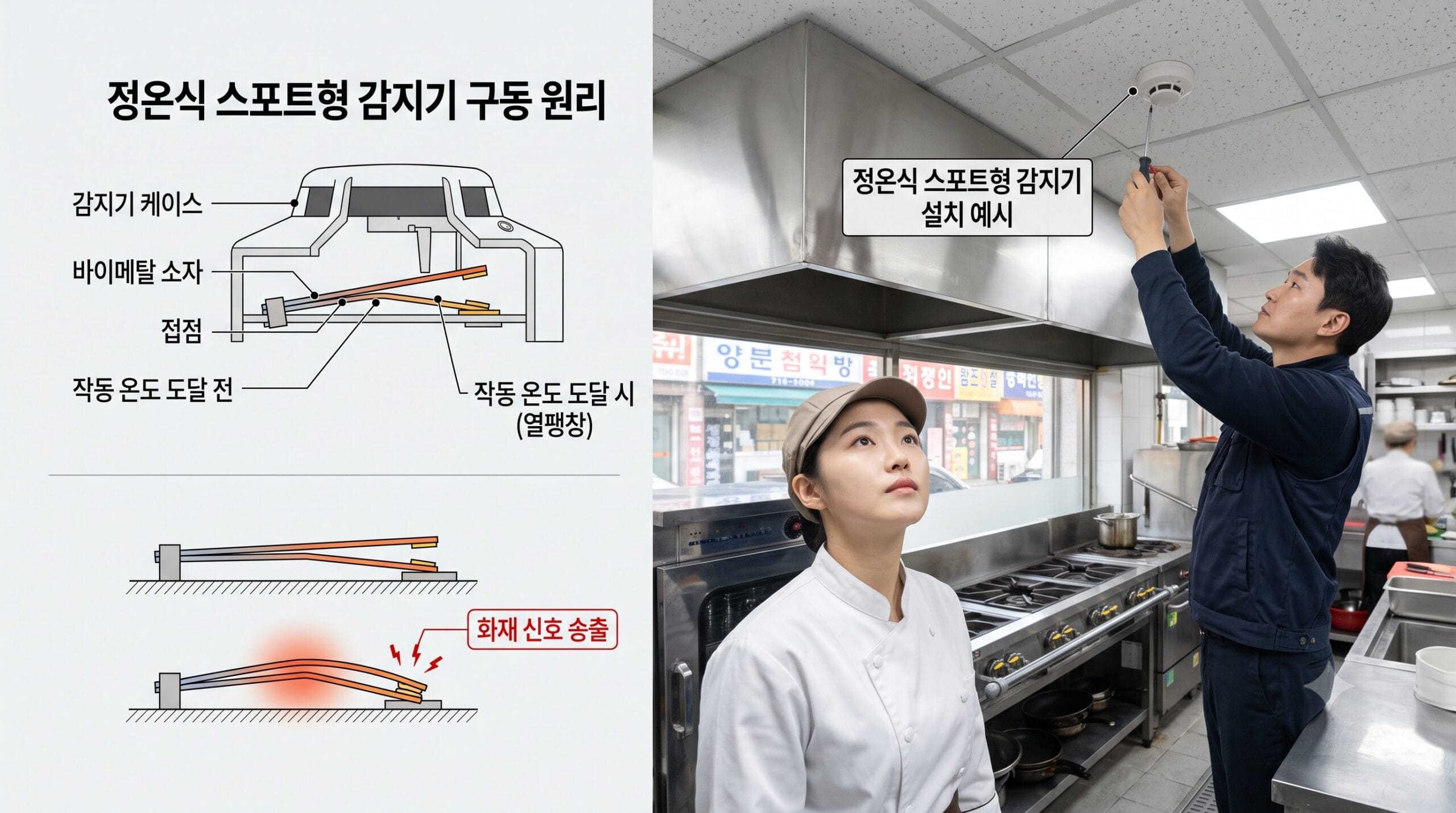

정온식 스포트형 감지기

주위 온도가 미리 설정해 둔 일정 온도 레벨(예: 60℃, 70℃ 등) 이상에 도달했을 때 비로소 접점이 붙는 열감지기입니다. 센서 내부의 바이메탈 팽창률 차이를 이용하거나 고온에서 녹아내리는 가융절연물 유기합금을 활용한 단순하고 확실한 물리적 메커니즘을 갖추고 있습니다.

평상시에도 조리 열기나 수증기가 다량 발생하는 주방, 보일러실, 급식소 조리대 상부에 필수적으로 시공됩니다. 화재안전기술기준에 명시된 바에 따라 주방 등에 설치할 때는 평상시 최고 주위 온도보다 섭씨 20도 이상 높은 작동 온도를 가진 고온용 정온식 감지기를 선정해야 비화재보 민원을 예방할 수 있습니다.

보상식 스포트형 감지기

차동식 스포트형의 급격한 온도 상승 감지 성능과 정온식 스포트형의 최고 온도 도달 감지 성능을 하나의 센서 하우징 안에 통합한 복합 열감지기입니다. 완만한 온도 상승이라도 기준 온도를 넘어서거나, 혹은 온도가 순식간에 폭발적으로 오르는 경우 두 조건 중 하나만 충족해도 즉시 화재로 판정합니다.

두 가지 열 감지 성능을 동시 충족하므로 화재 판정의 정확도가 대단히 뛰어나지만 일반 단일형 감지기에 비해 제품 단가가 높습니다. 계절별 온도 변화 폭이 크고 열기가 불규칙하게 발생하는 정밀 기계가공 공장이나 기계실 내부 등에 주로 시공됩니다.

이온화식 스포트형 감지기

감지기 내부 챔버에 미량의 방사성 동위원소(아메리슘 241)를 탑재하여 공기를 이온화시키고 미세 전류를 계속 흐르게 한 뒤, 화재 초기에 발생하는 눈에 보이지 않는 무연 입자가 유입될 때 이온 전류가 감소하는 변화를 측정하여 감지하는 연기감지기입니다.

화재 초기 연기 입자를 포착하는 속도가 대단히 우수하여 과거에는 엘리베이터 승강로나 계단실에 대량 설치되었습니다. 그러나 내부에 포함된 방사성 물질의 폐기 처리 문제와 환경 규제 심화로 인해 현재 소방 신축 현장에서는 거의 자취를 감추었으며 대부분 광전식 연기감지기로 대체되었습니다.

광전식 스포트형 감지기

현재 대한민국 거의 모든 소방 대상물의 표준으로 쓰이는 가장 대표적인 연기감지기입니다. 감지기 내부 암실 챔버 안에 빛을 쏘는 발광부(LED)와 빛을 받는 수광부(포토다이오드)를 서로 직접 마주 보지 않도록 굴곡진 각도로 배치한 산란광 구조를 취하고 있습니다.

화재 연기가 챔버 내부로 유입되면 발광부에서 나온 직진 광선이 연기 입자에 부딪혀 사방으로 산란하게 되고, 이 산란광을 수광부가 감지하여 일정 빛의 양을 넘어서면 화재 알람을 발생시킵니다. 복도, 계단, 거실, 사무실 등 대부분의 공간에 널리 시공되나, 분진이나 먼지, 수증기가 자욱한 공장 작업장에 무심코 달아놓을 경우 먼지 입자를 연기로 오인하여 심각한 오동작 하자를 초래합니다.

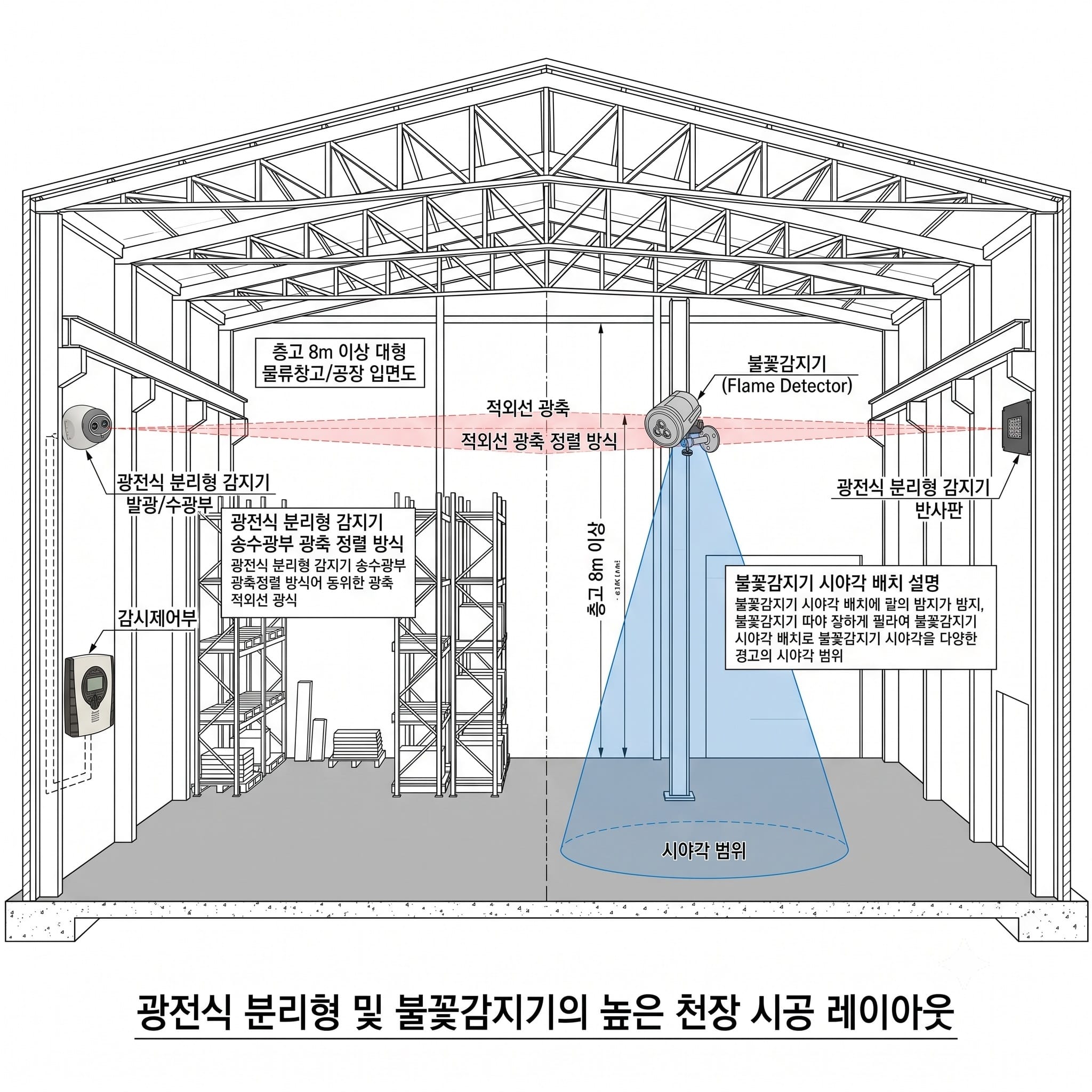

광전식 분리형 감지기

송광부(빛을 쏘는 장치)와 수광부(빛을 받는 장치)를 수십 미터에서 최대 100m까지 멀리 떨어뜨려 마주 보게 설치한 뒤, 그 사이의 공간을 통과하는 연기 입자에 의해 빛의 세기가 줄어드는 광선 감쇄율을 측정하는 대형 연기감지기입니다.

천장 높이가 매우 높고 탁 트인 대형 체육관, 컨벤션 센터 로비, 물류창고 랙 보관 구역 등에 매우 효과적입니다. 다만 건물의 미세한 구조적 진동이나 H빔의 뒤틀림으로 인해 광축 정렬이 수 밀리미터만 틀어져도 즉시 수신기에 수광량 부족 오류를 내뿜으므로, 설치 시 변형이 없는 견고한 내력벽이나 강철 구조체에 엄격히 고정해야 합니다.

광전식 공기흡입형 감지기(ASD)

감지기 본체 내부의 고성능 흡입 펌프를 이용하여 방호 구역 전체에 천장 배관을 네트워크 형태로 깔고, 배관의 미세 구멍(샘플링 홀)을 통해 실내 공기를 강제로 흡입하여 내부 초정밀 레이저 챔버에서 연기 입자를 극미량 단위까지 분석하는 초고감도 시스템입니다.

일반 감지기보다 최대 100배 이상 빠르게 극초기 화재를 포착할 수 있어 데이터센터 서버실, 반도체 클린룸, 박물관 수장고 등 화재 시 천문학적인 자산 손실이 발생하는 핵심 시설에 설치됩니다. 공기 흡입관 구멍에 먼지가 쌓여 막히지 않도록 정기적으로 고압 공기를 쏴주는 파이프 플러싱 작업이 필수적인 유지관리 항목입니다.

열감지선형 감지기

절연 피복으로 감싸진 두 가닥의 피아노선 형태 금속선을 서로 꼬아놓은 선형 감지기입니다. 주변 온도가 설정된 정온 스포트 온도 이상으로 치솟으면 내부의 유기 절연 피복이 녹아내리면서 두 전선이 물리적으로 직접 접촉(단락)되어 화재 신호를 보냅니다.

전력구 케이블 트레이, 지하 공동구, 복잡한 배관 랙 구역처럼 점형 감지기를 하나씩 달기 까다로운 좁고 긴 구간에 라인을 따라 묶어 시공합니다. 수분이나 습기에 매우 강해 지하 악조건에서도 안정적이나, 시공 시 곡률 반경을 무시하고 전선을 90도로 꺾어 묶으면 피복이 찢어져 단락 하자가 발생하므로 곡선 부위를 완만하게 처리해야 합니다.

불꽃감지기

화재 시 물질이 연소하면서 방출되는 자외선(UV) 또는 적외선(IR) 파장의 방사 에너지를 정밀 센서가 직접 포착하는 초고속 방재 장비입니다. 연기나 열기가 천장까지 올라가는데 오랜 시간이 걸리는 층고 20m 이상의 고천장 공장이나 위험물 옥내저장소에 필수적으로 시공됩니다.

제조사 형식승인서 상의 공칭감지거리와 공칭시야각(대개 90~120도)에 맞춰 바닥 감시 구역에 사각지대가 생기지 않도록 각도를 미세 조정해야 합니다. 용접 작업 시 발생하는 아크 불꽃이나 강한 태양광에 반응하는 것을 막기 위해 실무 현장에서는 IR3(삼파장 적외선식)나 UV/IR 복합형 감지기를 지정하는 것이 가장 안전합니다.

아날로그식 감지기의 지능형 동작 원리

전통적인 일반형 감지기들이 단순히 온/오프(ON/OFF) 스위치 역할만 수행했다면, 아날로그 감지기는 현장의 연기 농도 수치나 온도 데이터를 1초 단위의 정밀한 디지털 신호로 수신기에 지속 전송하는 지능형 감지기입니다. 수신기 내부의 CPU가 수신된 데이터 변화 곡선을 실시간 추적하여, 먼지 유입인지 진짜 화재인지를 알고리즘으로 분석한 뒤 단계별 경보(예보->본경보)를 발령합니다.

또한 각 아날로그 감지기는 기판 내부에 고유 통신 주소(Address)를 가지고 있어, 화재 발생 시 수신기 화면에 “5층 동편 복도 12번 아날로그 감지기” 형태로 정확한 위치가 즉시 표시됩니다. 이러한 지능형 기능 덕분에 초고층 주상복합이나 대규모 스마트 공장에서는 필수적으로 적용되고 있습니다.

---

아날로그 감지기의 딥스위치 이진법 주소 설정 방법

아날로그 감지기를 시공할 때 가장 자주 발생하는 실수가 바로 딥스위치(DIP Switch)를 이용한 주소(Address) 세팅 오류입니다. 감지기 후면 기판에는 7개 또는 8개의 작은 슬라이드 스위치가 배치되어 있으며, 이 스위치들의 ON/OFF 조합을 통해 이진법 수치를 입력해야 수신기와 정상적으로 통신할 수 있습니다.

각 스위치 핀은 고유의 십진수 자릿값을 가집니다. 1번부터 순서대로 1, 2, 4, 8, 16, 32, 64, 128의 정수 값을 의미합니다. 세팅하고자 하는 목표 주소 번호를 이 숫자들의 합으로 조합하여, 해당하는 핀만 ON 위치로 올려주면 설정이 완료됩니다.

만약 한 통신 루프(Loop) 라인 안에서 동일한 주소 번호로 세팅된 감지기가 중복되어 존재할 경우, 수신기에서는 통신 중복 에러(Address Duplicated Error)가 발생하며 해당 회로 전체의 통신이 차단될 수 있습니다. 따라서 작업 전에 도면에 명시된 감지기 주소 번호 도표를 확인하고, 현장에서 하나씩 수치를 계산하여 세팅 후 체크해 나가는 것이 재작업을 막는 가장 좋은 방법입니다.

---

화재안전기준 및 실무 시공 설치 가이드

소방시설 설치 및 관리에 관한 법률 시행령 및 자동화재탐지설비의 화재안전기술기준(NFTC 203)에 근거하여 모든 감지기는 바닥 면적, 천장 높이, 기류 흐름에 부합하게 시공되어야 합니다. 소방공사 현장에서 감지기 시공 시 반드시 준수해야 하는 핵심 가이드는 다음과 같습니다.

천장 높이별 감지기 법적 규정

NFTC 203 제2조 제1항 규정에 따르면 설치 장소의 천장 높이에 따라 적용 가능한 감지기가 법적으로 엄격히 제한됩니다. 4m 미만 및 4m 이상 8m 미만의 공간에는 차동식, 정온식, 광전식 등 대부분의 스포트형 감지기를 자유롭게 배치할 수 있습니다.

그러나 천장 높이가 8m 이상 15m 미만인 공간에는 차동식분포형, 광전식분리형, 불꽃감지기, 아날로그식 감지기, 광전식 공기흡입형 감지기만 시공할 수 있으며, 층고가 15m 이상 20m 미만인 고천장 공간에는 불꽃감지기, 광전식 분리형, 아날로그식, 공기흡입형만 법적으로 설치가 허용됩니다.

에어컨 이격 거리 및 반자 밀착 시공 가이드

감지기 설치 시 에어컨이나 환기 덕트 디퓨저와 같은 공기 유입구로부터 최소 1.5m 이상 떨어진 위치에 감지기를 고정해야 합니다. 강력한 에어컨 바람이 센서 바로 옆으로 불어오면 화재 연기가 기류에 밀려 감지기 내부로 들어가지 못하고 밖으로 흩어지므로 화재 감지가 치명적으로 지연되기 때문입니다.

또한 감지기 베이스를 천장 석고보드 반자에 고정할 때는 베이스와 반자 사이에 틈새가 없도록 바짝 밀착시켜 마감해야 합니다. 틈새가 벌어져 있으면 천장 내부 몰드 공간의 차가운 유입 기류로 인해 실내의 따뜻한 화재 열기나 연기가 감지기 내부로 들어가지 못하는 하자가 발생하게 됩니다.

송배전식 배선 및 종단저항 마감 규정

자동화재탐지설비 감지기 회로의 배선은 도선 단선 시 신호 불통 및 단선 여부를 수신기에서 즉시 감지(도통시험)할 수 있도록 송배선식(In-Out) 방식으로 결선해야 합니다. 하나의 감지기 베이스 단자에 인입선 2가닥(+/-)과 인출선 2가닥(+/-)을 각각 분리하여 접속해야 수신기에서 올바른 단선 감시가 이루어집니다.

회로의 가장 말단에 설치하는 종단저항(통상 10kΩ)은 점검 및 유지보수가 용이하도록 감지기 베이스 내부가 아닌, 해당 경계구역의 발신기함 내부 전용 단자대(또는 준비작동식 구역의 경우 수동조작함 내 단자대)나 별도의 노출형 종단저항함에 마감하는 것이 올바른 시공 기준입니다.

---

본문 관련 법령 및 공식 출처표

본 포스팅 작성 시 인용하거나 기술적 근거로 삼은 현행 대한민국 소방관계법령, 행정안전부령, 소방청 고시 화재안전기술기준(NFTC) 출처 목록은 아래 표와 같습니다.

소방시설공사업법 시행령 제12조에 명시되어 있듯, 현장 환경과 설계도서가 상이하여 비화재보 하자가 우려될 때에는 소방 감리원 및 발주처와 신속히 협의하여 공사 중간이라도 적합한 특수 감지기로 설계변경 절차를 진행해야 합니다. 처음부터 환경을 정확히 판별하고 적합한 감지기를 자재로 선정하는 혜안이야말로, 오동작으로 인한 자산 손실을 제로로 만들고 건축물의 소방 안전성을 보장하는 유일한 길입니다.
