송수구 체크밸브 동파 교체 시 배관 용접 공사가 필요한 이유

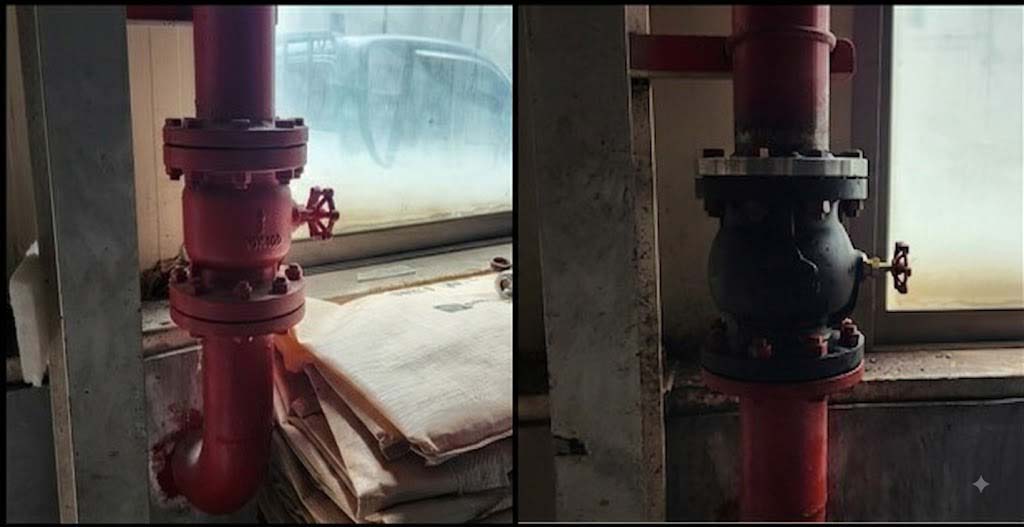

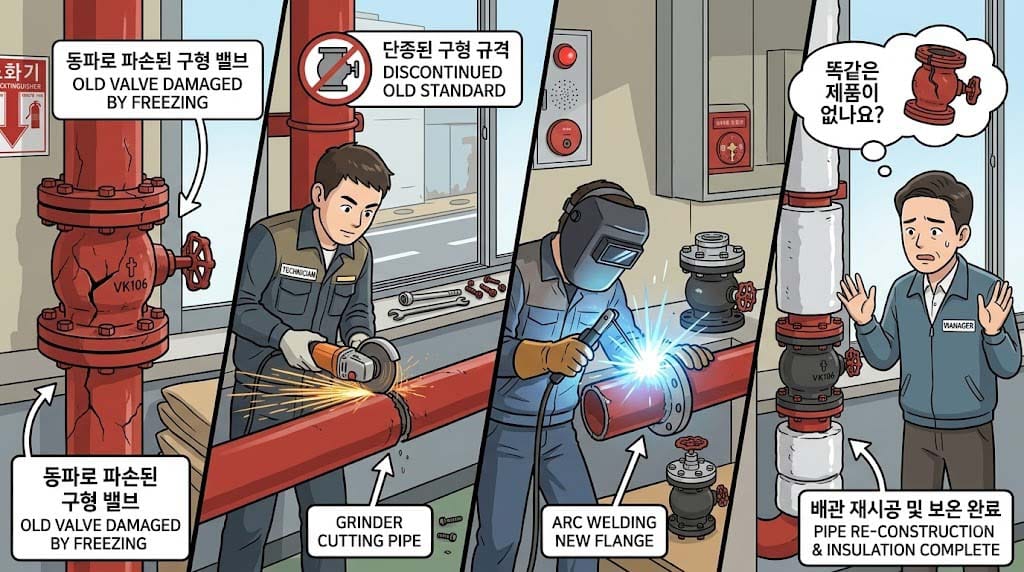

작년 가을 송수구 체크밸브 교체 공사로 현장에 방문했던 적이 있었습니다. 현장에 도착해보니 동파로 인해 밸브 하우징이 파손된 상태였고, 심지어 해당 제품은 이미 단종된 구형 규격이었습니다. 결국 단순 부품 교체로 끝날 일이 기존 배관을 그라인더로 자르고 새 플랜지를 체크밸브 규격에 맞게 맞대어 아크 용접하는 배관 재시공 공사로 이어졌습니다.

“똑같은 제품이 없나요?”

건물 관리자님은 예상치 못한 이중 지출에 당황스러움을 감추지 못하셨지만, 규격이 맞지 않는 상황에서는 다른 선택지가 없었습니다. 진작 보온재 작업만 제대로 해두었어도 발생하지 않았을 안타까운 현장이었습니다.

---

송수구 체크밸브의 개요 및 소방시설 내 중요성

송수구 체크밸브는 화재 발생 시 소방차가 건물 외부 송수구에 호스를 결합하고 고압의 소화용수를 강제 주입할 때, 배관 내부의 물이 역류하거나 외부로 누수되지 않도록 제어하는 핵심 소방안전 부품입니다. 옥내소화전설비, 스프링클러설비, 연결송수관설비 등 대부분의 수계 소화설비 계통에 필수적으로 조합되어 설치됩니다.

역류 방지 매커니즘과 소방대 활동의 상관관계

이 밸브는 평상시 건물 내부 가압송수장치(소화펌프)의 이차측 압력을 지지하고 있으며, 비상시 소방차에서 가해지는 외부 압력이 내부 압력보다 높아질 때만 일방향으로 개방되는 디스크 구조를 취합니다.

만약 체크밸브의 가스켓이나 내부 디스크가 동파로 손상되면 소방차가 물을 주입하더라도 압력이 외부로 빠져나가 소화 노즐 끝까지 충분한 방수압을 전달할 수 없게 됩니다. 결과적으로 초기 진화 실패라는 중대한 위험으로 이어집니다.

---

동절기 송수구 체크밸브 동파 발생 원인 분석

외부 노출형 송수구 바로 후단에 위치한 체크밸브는 동절기 기온 변화에 매우 취약합니다. 특히 밸브 일차측(외부 송수구 방향) 배관 내부에는 평소 잔류 수분이 갇혀 있는 구조적 특성이 있어, 영하의 날씨가 지속되면 내부 물이 팽창하면서 강철이나 주철 재질의 밸브 몸체를 순식간에 균열시킵니다.

보온재 시공 부실이 부르는 구조적 결함

현장에서 목격되는 동파 사고의 90% 이상은 보온재 시공 부실에서 비롯됩니다. 규격에 맞지 않는 얇은 두께의 두께 10T 미만 글라스울이나 아티론 열반사 보온재를 허술하게 감아두거나, 마감 테이핑이 훼손되어 우수가 침투한 경우 내부 보온재가 젖으면서 오히려 냉기를 흡수하는 물통 역할을 하게 됩니다.

결국 영하 10도 이하의 한파가 밀려올 때 내부 체적 팽창률이 약 9% 이상 발생하면서 체크밸브 하우징을 파괴하게 되는 것입니다.

---

단종된 구형 체크밸브와 배관 플랜지 용접 공사의 필요성

건축 연식이 오래된 건물에서 동파 사고가 발생하면 문제는 더욱 복잡해집니다. 과거 생산되던 소방용 스윙 체크밸브나 웨이퍼 체크밸브는 제조사마다 면간 거리(Face-to-Face Dimension)와 볼트 홀 간격(PCD)이 제각각이어서, 현재 시중에 유통되는 KS/KFI 인증 신형 밸브와 규격이 일치하지 않는 경우가 대다수입니다.

배관 절단 및 플랜지 맞대기 용접이 불가피한 이유

규격이 맞지 않는 신형 밸브를 구형 배관 사이에 그대로 끼워 넣는 것은 물리적으로 불가능합니다. 따라서 기존의 변형되거나 치수가 맞지 않는 플랜지 부위를 절단기로 완전 제거한 뒤, 신형 체크밸브의 면간 거리에 맞추어 배관을 재가공해야 합니다.

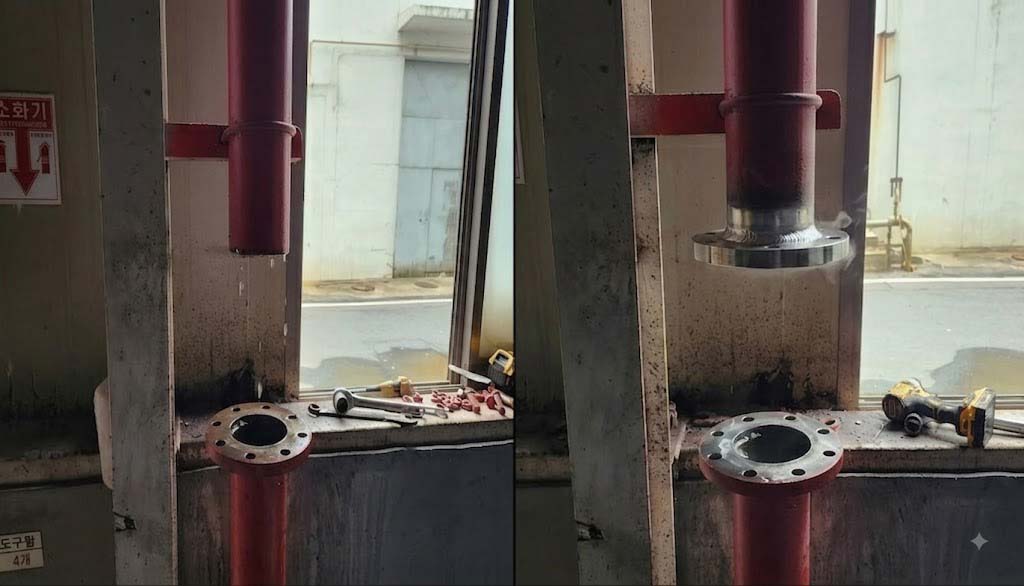

이후 KS D 3507 배관용 탄소강관 끝단에 새 10K/20K 용접용 플랜지를 세팅하고, 필렛 용접 (Fillet Welding) 작업을 거쳐야만 정밀한 기밀성과 수압 내력을 확보할 수 있습니다. 단순 밸브 교체 작업이 배관 절단, 사각 가공, 용접, 방청 도장, 수압 시험으로 이어지는 고비용 배관 공사로 확대되는 물리적 이유입니다.

---

관련 소방법령 및 화재안전성능기준(NFPC)

송수구 및 체크밸브의 설치와 유지관리는 법적으로 엄격히 통제되며, 관리 소홀로 인한 기능 저하 시 과태료 및 행정처분이 부과됩니다.

현장 실무 적용 사례와 설치 기준 상세

소방시설법에 따르면 소방시설을 고장 상태로 방치하는 행위는 엄격한 법적 처벌 대상입니다. 실제 현장 점검 시 송수구 체크밸브 동파로 인한 누수가 발견되면 즉시 조치명령서가 발부됩니다.

실무적으로 송수구 후단 배관에는 자동배수밸브(Auto Drip Valve)를 체크밸브와 송수구 사이에 반드시 조합 설치해야 합니다. 송수 작업 후 배관 내부에 남은 물이 자동 배수되어야만 동절기 동파를 근본적으로 차단할 수 있기 때문입니다.

---

현장 하자 방지를 위한 용접 시공 및 동절기 보온 관리 수칙

플랜지 용접 공사를 진행할 때와 향후 동파를 예방하기 위해 소방 엔지니어가 준수해야 할 필수 실무 가이드라인입니다.

배관 용접 시공 시 3가지 필수 품질 체크리스트

첫째, 용접 전 기존 배관 내,외부의 수분을 완전히 제거하고 이물질 및 페인트를 플랜지 용접 부위면에서 제거해야 용접 부위의 기포(Porosity), 미세균열 발생을 막을 수 있습니다.

둘째, 필렛 용접 (Fillet Welding)을 시행한 후에는 반드시 방청 페인트를 최소 2회 이상 도포하여 용접부 부식을 방지해야 합니다.

셋째, 공사 완료 후 시험압력에서 2시간 이상 유지하여 누수를 확인하여 용접부 미세 누수가 없는지 정밀 확인해야 합니다.

동절기 사전 예방을 위한 열선 및 보온재 규격

단순한 폼 보온재 단독 시공보다는 두께 20T 이상의 고밀도 아티론 보온재 또는 가교 PE 폼을 사용하고, 외부는 난연성 PVC 타이틀 마감재로 정밀 밀폐 시공해야 합니다.

또한 동파 위험 지역의 노출 배관에는 정온전선(Self-Regulating Heating Cable)을 배관 수압부위에 밀착 배선하고, 온도조절기 제어반과 연동하여 동절기 영하 진입 시 자동으로 가동되도록 시스템을 구축하는 것이 불필요한 이중 공사 비용을 막는 가장 확실한 예방법입니다.

---
