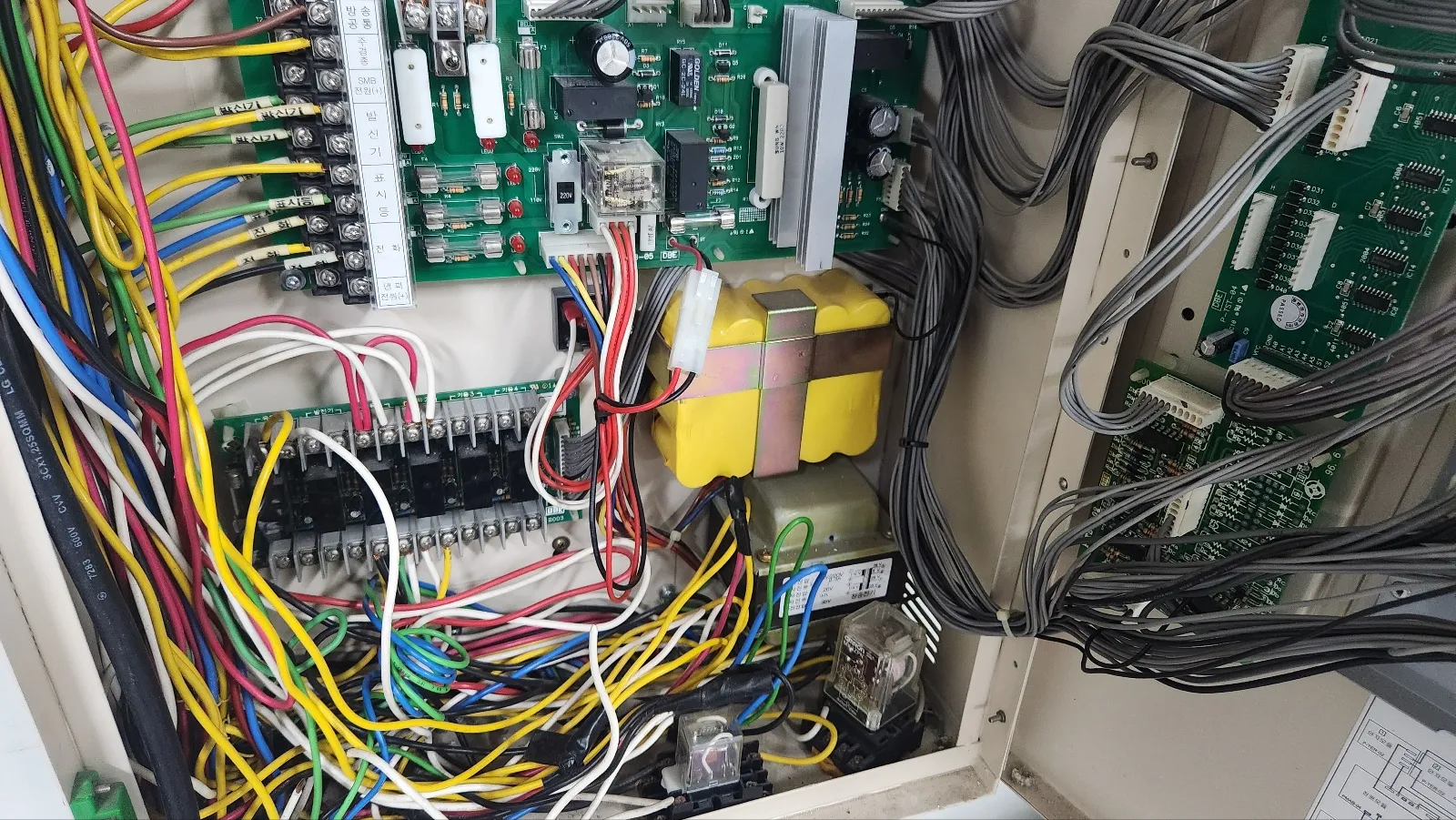

세월의 흔적이 짙게 남은 오래된 소방 수신기를 열어보면, 얽히고설킨 전선 타래 사이에 위태롭게 얹혀 있는 소방 릴레이들을 흔히 목격하곤 합니다. 10년이 훌쩍 넘은 구형 수신기는 새로운 연동 기능이나 현장의 제어 방식 변경을 자체 기판만으로 처리하기 어려운 경우가 많다 보니, 현장에서는 소방 릴레이를 추가로 덧붙여 필요한 기능을 구현해 놓은 곳이 수두룩합니다.
“펌프 기동 확인 신호만 들어오고 다른 기능은 없는데요?”

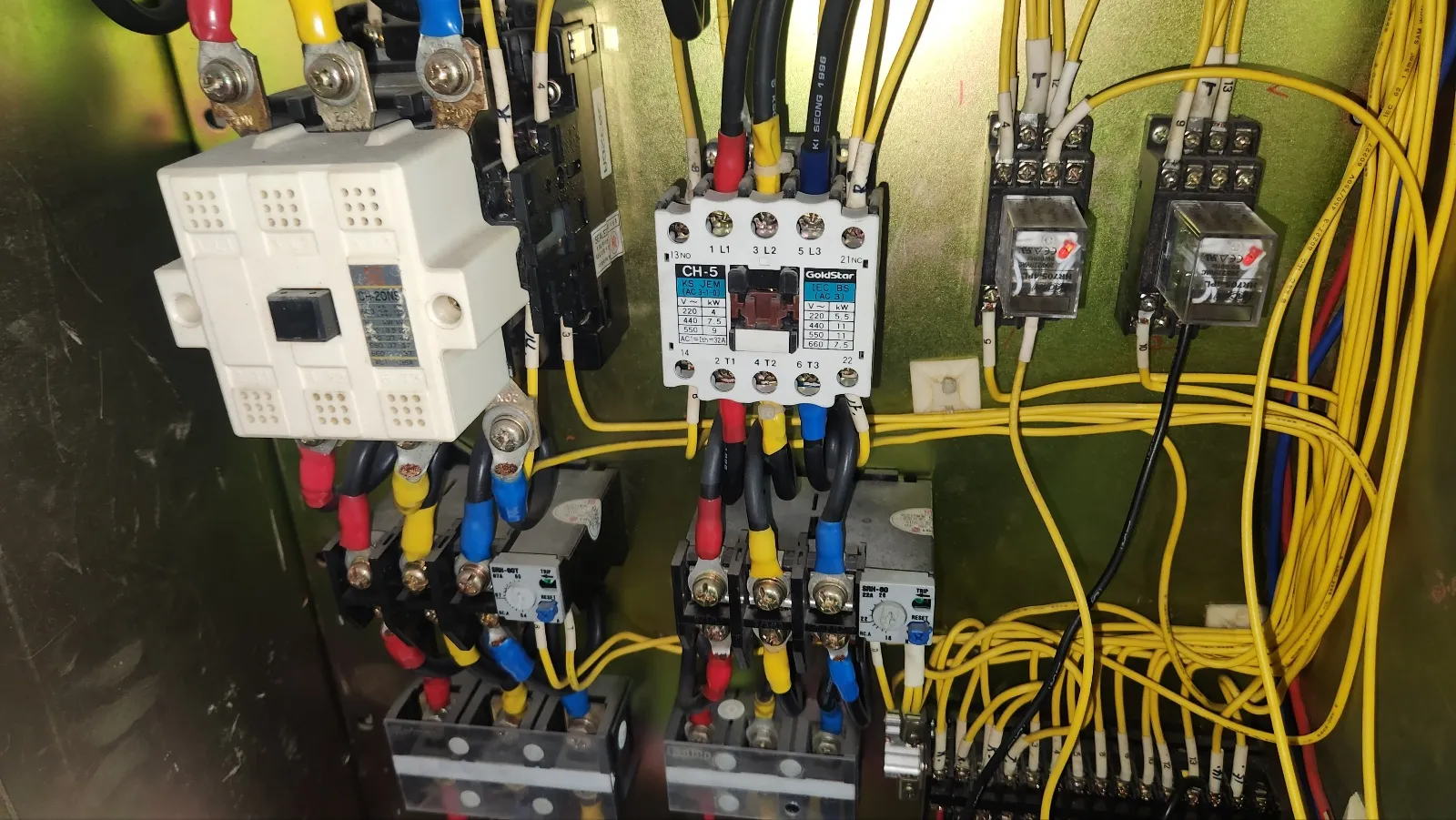

“예전 P/S AC 기동 방식이라 MCC반에 릴레이를 별도로 만들어 펌프실에서 강제로 자동 접점을 잡았다.”
이제 현장을 배우는 막내에게 하나씩 가르쳐 줄 때도 릴레이는 한 번씩 나오게 됩니다. 최근에는 전자식 제어모듈을 이용해 비교적 쉽고 깔끔하게 세팅된 현장이 많아졌지만, 여전히 수많은 기존 건축물에서는 이 작은 릴레이 하나하나가 소방설비의 각종 연동과 제어를 담당하고 있습니다.
소방 릴레이의 개요 및 소방시설에서의 핵심 중요성
릴레이(Relay)의 기본 개념과 소방 제어에서의 역할
소방 릴레이는 코일에 전기 신호를 인가하여 내부 접점을 전환시키는 전기적 개폐 장치입니다. 수신기나 제어장치에서 발생한 비교적 작은 제어 신호를 이용해 별도의 전원 회로를 개폐하거나, 하나의 신호를 여러 개의 접점으로 분리하여 다른 설비와 연동할 수 있습니다.
소방 수신기와 방재설비 사이에는 서로 다른 전압과 회로가 사용되는 경우가 있기 때문에, 수신기 출력만으로 모든 설비를 직접 제어하기보다는 중간에 릴레이를 두어 회로를 분리하거나 필요한 접점 신호를 만들어 주는 방식이 현장에서 사용됩니다.
다만 릴레이가 항상 고전력 부하를 직접 구동하는 것은 아닙니다. 실제 부하의 전압과 전류가 릴레이 접점의 정격을 초과하는 경우에는 전자접촉기(MC), 별도의 제어반 또는 적절한 인터페이스 회로 등을 통해 부하를 제어해야 합니다.
노후 P형 수신기 연동 개보수 시 릴레이의 활용
과거에 설치된 P형 1급 또는 2급 수신기는 최근의 장비처럼 다양한 연동 기능을 프로그램이나 모듈을 통해 쉽게 변경하기 어려운 경우가 있습니다. 특히 기존 건축물에 새로운 연동 기능을 추가하거나 일부 제어방식을 변경해야 할 때에는 기존 수신기의 출력 신호와 신규 설비의 입력 조건을 서로 맞춰야 하는 경우가 생깁니다.
이때 현장 조건과 수신기 회로도, 설비별 제어방식을 확인한 후 기존 출력 신호를 릴레이 코일에 연결하고, 릴레이의 NO·NC·COM 접점을 이용해 별도의 연동 신호를 구성하는 방법이 사용되기도 합니다.
다만 오래된 수신기에 릴레이를 추가한다고 해서 모든 기능을 임의로 구현할 수 있는 것은 아닙니다. 해당 설비의 화재안전성능기준과 기술기준, 수신기 제조사의 회로도, 현장 설계 및 기존 배선 상태 등을 함께 확인한 후 적절한 방식으로 구성해야 합니다.
소방 릴레이의 종류 및 구조적 용도 구분
8핀 및 14핀 파워 릴레이의 제원과 특성
소방 현장에서 흔히 볼 수 있는 릴레이 중에는 8핀이나 14핀 형태의 플러그인 릴레이가 있습니다. 다만 핀 수만으로 접점 구성을 단정해서는 안 되며, 실제 접점 수와 코일 전압은 릴레이 본체의 정격표기와 제조사의 회로도를 확인해야 합니다.
일반적으로 8핀 릴레이 중에는 2개의 전환접점(2C)을 사용하는 제품이 있으며, 14핀 릴레이 중에는 4개의 전환접점(4C)을 사용하는 제품도 있습니다. 이러한 제품은 하나의 제어 신호를 여러 개의 회로로 분리하거나 여러 설비에 동시에 연동 신호를 전달할 때 활용할 수 있습니다.
릴레이는 수신기 내부 단자대나 릴레이 소켓 베이스, 제어반 등에 장착하여 사용하며, 접점의 정격전압과 정격전류는 제품별로 다르기 때문에 실제 부하 조건에 맞는 제품을 선정해야 합니다.
코일 전원 규격(AC/DC)과 동작 표시등 확인 방법
소방 및 전장 제어반에 사용되는 릴레이는 코일 입력 전원의 종류에 따라 DC(직류)용과 AC(교류)용으로 구분할 수 있습니다.
현장에서 릴레이를 확인할 때는 LED 표시등의 색상만으로 AC와 DC를 판단해서는 안 됩니다. 제조사와 제품군에 따라 표시 방식과 LED 색상이 달라질 수 있기 때문입니다. 릴레이 몸체에 표시된 코일 정격전압과 AC/DC 표기, 단자 배치도를 우선 확인하는 것이 정확합니다.
| 구분 | DC 전원용 릴레이 | AC 전원용 릴레이 |
|---|---|---|
| 코일 전원 | DC 정격으로 제작된 제품 사용 | AC 정격으로 제작된 제품 사용 |
| 대표적인 사용 전압 | DC 24V 등 제품별 정격에 따름 | AC 110V / AC 220V 등 제품별 정격에 따름 |
| 극성(Polarity) | 제품에 따라 극성 확인 필요 | 일반적인 AC 코일은 DC와 같은 극성 개념이 없음 |
| 확인 방법 | 릴레이 본체의 DC 정격 및 회로도 확인 | 릴레이 본체의 AC 정격 및 회로도 확인 |
| 소방 현장 주요 활용 | 수신기 출력, 제어회로, 각종 연동 신호 등에 사용 | 현장 제어회로 및 동력 관련 제어회로 등에 사용 |
소방 수신기나 중계기 등에서 DC 24V 계통을 사용하는 경우가 많지만, 모든 수신기 출력이 동일한 것은 아닙니다. 따라서 릴레이를 선정하거나 교체할 때에는 단순히 “소방용이니까 DC 24V”라고 판단하지 말고 수신기 제조사의 회로도와 해당 출력의 정격을 먼저 확인해야 합니다.
특히 DC 릴레이는 제품에 따라 코일의 극성을 확인해야 하는 경우가 있습니다. 내부에 LED나 다이오드 등의 소자가 포함된 제품은 극성을 잘못 연결하면 정상적으로 동작하지 않거나 내부 소자가 손상될 수 있으므로 제품에 표시된 회로도를 확인해야 합니다.
반대로 AC 220V 회로에 DC 코일용 릴레이를 잘못 연결하는 경우에는 정상적인 동작이 이루어지지 않을 뿐 아니라 코일이 손상될 수 있습니다. 현장 자재를 교체할 때에는 릴레이의 외형이나 핀 수만 보고 판단하지 말고 반드시 코일 정격전압과 접점 정격을 확인해야 합니다.
무전압 접점과 유전압 회로의 구체적 활용
현장에서 자주 사용하는 무전압 접점(Dry Contact)은 접점 자체에서 별도의 전압을 만들어 내는 것이 아니라, 외부 회로에 구성된 전원을 단순히 연결하거나 차단하는 방식입니다.
예를 들어 릴레이의 COM과 NO 접점을 이용하여 외부 제어반에서 사용하는 전압 회로를 개폐할 수 있습니다. 이 경우 릴레이가 직접 전원을 공급하는 것이 아니라 외부에서 준비된 회로를 릴레이 접점이 스위치처럼 연결해 주는 것입니다.
반대로 릴레이 접점에 외부 전원을 연결하여 부하 측으로 전압이 전달되도록 구성하면 결과적으로 유전압 신호를 전달하는 회로가 됩니다. 따라서 무전압 접점과 유전압 접점은 릴레이 자체의 종류를 구분하는 개념이라기보다 실제 결선 방식과 회로 구성에 따라 판단해야 합니다.
소화펌프 MCC(Motor Control Center) 반, 엘리베이터 제어반, 건축 자동제어(BAS) 시스템 등 다른 제어설비와 연동할 때에는 상대 설비의 입력 조건과 전기적 사양을 먼저 확인해야 합니다. 필요한 경우 릴레이의 무전압 접점을 이용해 설비 간 회로를 분리하고, 전자접촉기(MC)나 별도의 인터페이스 회로를 통해 실제 부하를 제어하는 방식으로 구성합니다.
동작 방식 및 접점 회로 매뉴얼 분석
전자석 형성과 접점 전환(COM, NO, NC) 메커니즘
소방 릴레이의 기본적인 구동 원리는 코일에 전류가 흐를 때 발생하는 전자기력을 이용해 내부 접점을 움직이는 것입니다.
평상시에는 내부 스프링의 힘에 의해 COM(Common) 접점이 NC(Normally Closed, B접점)와 연결되어 있는 상태가 일반적입니다. 수신기나 제어회로에서 릴레이 코일에 정격 전압이 인가되면 코일이 전자석으로 작동하고, 내부 가동철편이 움직이면서 COM 접점이 NO(Normally Open, A접점) 쪽으로 전환됩니다.
이때 평상시 열려 있던 COM-NO 회로가 연결되면서 다음 단계의 제어회로나 연동회로에 신호를 전달할 수 있습니다.
다만 실제 단자 번호는 릴레이 제조사와 제품에 따라 달라질 수 있으므로, “몇 번과 몇 번이 코일이다”라고 일률적으로 외우기보다는 릴레이 본체에 표시된 회로도와 소켓의 단자 표시를 확인하는 습관이 중요합니다.
P/S 압력스위치 및 MCC반 연동 회로의 이해
오래된 건물의 소화전 펌프 기동 회로를 살펴보면 펌프실의 압력스위치(P/S)와 MCC반 또는 펌프 제어반 사이에 여러 개의 릴레이와 접점이 구성된 현장을 볼 수 있습니다.
과거 현장에서는 압력스위치의 접점을 이용해 제어회로를 구성하고, 릴레이의 자기유지 회로를 통해 펌프 기동 상태를 유지하는 방식 등이 사용되기도 했습니다. 하지만 실제 회로 구성은 건물의 준공 시기와 설계 방식, 펌프 제어반의 구성, 압력스위치의 결선 방법 등에 따라 서로 다를 수 있습니다.
현대의 개보수 작업에서는 기존 회로를 무조건 제거하기보다는 먼저 현재 구성된 회로를 확인하고, P/S의 접점 신호와 펌프 제어반의 입력 조건, 수신기의 펌프 기동 확인 신호 등을 각각 확인해야 합니다.
필요한 경우 P/S의 접점을 릴레이나 인터페이스 회로에 연결하여 제어회로를 분리하고, 별도의 보조접점을 이용해 수신기에서 펌프 기동 상태를 확인할 수 있는 신호를 구성할 수 있습니다.
관련 화재안전성능기준(NFPC) 및 연동 규정
자동화재탐지설비 및 소화설비 연동제어 기준
자동화재탐지설비와 관련된 현행 화재안전성능기준은 「자동화재탐지설비 및 시각경보장치의 화재안전성능기준(NFPC 203)」입니다. 자동화재탐지설비에서 발생한 화재신호가 비상방송, 제연설비, 소화설비 등 다른 설비와 어떻게 연동되는지는 각각의 설비에 적용되는 화재안전성능기준과 기술기준, 설치 대상의 조건 및 해당 설비의 제어방식을 함께 확인해야 합니다.
따라서 오래된 수신기에 릴레이가 여러 개 추가되어 있다고 해서 단순히 잘못된 회로라고 판단하기보다는, 각각의 릴레이가 어떤 신호를 받아 어떤 설비로 전달하는지 회로도를 기준으로 확인하는 것이 중요합니다.
릴레이 제어 회로의 시공 및 성능 기준 검토
소방설비의 연동 및 제어회로를 개보수할 때에는 해당 설비의 화재안전성능기준과 화재안전기술기준, 수신기 및 제어반 제조사의 회로도, 현장 설계 조건을 함께 검토해야 합니다. 아래표는 소방 릴레이를 점검하거나 개보수할 때 현장에서 확인할 주요 핵심 사항입니다.
| 구분 및 적용 분야 | 주요 확인 사항 | 현장 적용 및 연동 주의사항 |
|---|---|---|
| 수신기 제어 연동 | 수신기 출력의 전압 및 접점 방식, 제조사 회로도 확인 | 출력 정격과 릴레이 코일 정격을 일치시키고 회로별 접점 조건 확인 |
| 소화펌프 MCC반 | P/S, 제어반 입력, 기동 및 정지 방식 확인 | 기존 자기유지 및 기동확인 회로를 확인한 후 연동방식 구성 |
| 제연 및 방화셔터 | 제어전압, 입력신호 및 모터·제어반의 정격 확인 | 릴레이 접점 정격을 초과하는 부하는 별도의 제어기기 등을 통해 제어 |
현장 실무 릴레이 설치법 및 하자 방지 노하우
수신기 내부 및 MCC 제어반 릴레이 증설 실무 가이드
노후 수신기나 제어반에 릴레이를 추가할 때는 공중에 마구 띄워놓는 공중 배선, 일명 거미줄 배선을 가급적 피하는 것이 좋습니다. 릴레이 소켓과 단자대 등을 견고하게 고정하고, 각 회로의 용도를 확인할 수 있도록 회로명을 표시해 두면 추후 유지관리에도 큰 도움이 됩니다.
특히 오래된 건물은 이후 다른 작업자가 다시 수신기나 제어반을 열어볼 가능성이 높기 때문에, 릴레이 하나를 추가하더라도 코일 측 회로와 접점 측 회로를 구분하고 배선의 목적을 알아볼 수 있도록 정리해 놓는 것이 중요합니다.
오작동 예방 및 오결선 방지를 위한 현장 점검 팁
결선 작업 후에는 릴레이의 코일 정격과 접점 상태를 회로도와 비교하면서 확인하는 것이 중요합니다. 단순히 릴레이가 “딸깍” 소리를 내며 동작한다고 해서 회로 전체가 정상이라고 판단해서는 안 됩니다.
- 첫째, 전원이 차단된 상태에서 릴레이 본체의 회로도를 확인하고 COM, NC, NO 및 코일 단자의 위치를 확인합니다.
- 둘째, 코일에 정격 전압을 인가했을 때 접점이 정상적으로 전환되는지 확인합니다. 이때 측정 방법과 시험전압은 해당 제품의 정격 및 현장 회로 조건에 맞춰야 합니다.
- 셋째, DC 코일 릴레이 중 LED나 다이오드 등이 내장된 제품은 극성을 확인하고, 코일 차단 시 발생할 수 있는 역기전력에 대한 보호회로가 제품 또는 제어회로에 적절하게 구성되어 있는지 확인합니다.
관련 법령 및 공식 출처
| 구분/대상 | 관할 기관 | 관련 법령 및 규정 바로가기 |
|---|---|---|
| 자동화재탐지설비 및 시각경보장치 | 소방청 | 자동화재탐지설비 및 시각경보장치의 화재안전성능기준(NFPC 203) |
| 옥내소화전설비 성능기준 | 소방청 | 옥내소화전설비의 화재안전성능기준(NFPC 102) |
| 옥내소화전설비 기술기준 | 국립소방연구원 | 옥내소화전설비의 화재안전기술기준(NFTC 102) |
| 소방시설공사 규정 | 법제처 국가법령정보센터 | 소방시설공사업법 시행령 |
노후 건축물의 소방 제어 회로를 정확히 분석하기 위해서는 단순히 오래된 릴레이를 새 제품으로 교체하는 것에 그치지 않고, 각 릴레이 코일과 접점이 담당하는 신호 흐름을 명확히 파악해야 합니다. 관련 화재안전성능기준 및 기술기준과 제조사 회로도를 종합적으로 검토하여 오작동 없는 안전한 제어 환경을 구성하시기 바랍니다.
