지상식 소화전 누수 점검 원리와 엘보 파이프 교체 공사 실무

최근 굴착기를 동원해 지상식 소화전 교체 공사를 진행했던 현장의 일입니다.

이번 현장은 소화전이 언덕 경사면에 설치되어 있었는데, 다행히 경사면 아래쪽으로 흘러나오는 누수 흔적 덕분에 소화전의 누수 여부를 쉽게 알아차릴 수 있었습니다. 만약 일반 평지 바닥에 설치된 소화전이었다면 지중 누수를 파악하기 어려워 발견이 훨씬 늦어졌을 것입니다.

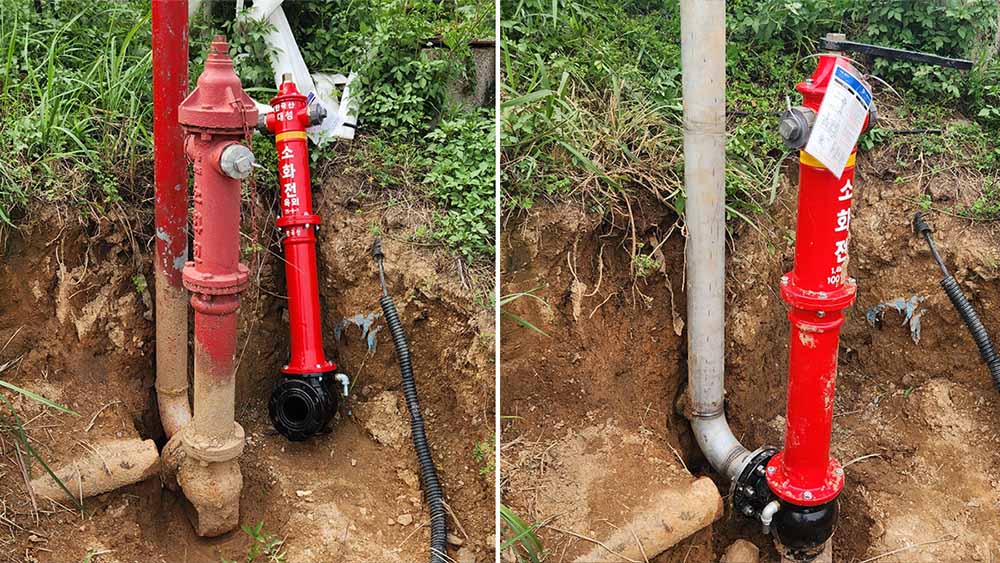

원인 파악을 위해 땅을 파헤쳐 보니, 소화전과 연결된 하부 엘보 파이프에 선명한 크랙(균열)이 발생해 있었습니다.

“이왕 이렇게 땅을 판 거, 소화전도 낡았으니까 다 교체해 주세요.”

파이프만 수리하고 봉합했다가 추후 노후 소화전 문제로 다시 땅을 파야 하는 상황을 미리 방지하고, 차후 발생할 이중 보수 비용을 아끼기 위한 건물 관리인님의 아주 현명한 판단이었습니다.

---

지상식 소화전의 개요와 방재 시설로서의 핵심 역할

옥외소화전 설비는 화재 발생 시 소방대원이나 관계인이 직접 호스를 연결하여 초기 및 중기 화재를 진압하는 매우 중요한 소방용수 시설입니다. 특히 지상식 소화전은 지상에 노출된 구조 특성상 화재 현장에서 즉각적인 시각적 식별과 신속한 호스 결합이 가능하다는 독보적인 장점을 가집니다. 지중 매설 배관망과 직접 연결되어 평상시에도 소방용수와 배관 압력이 유지되고 있으므로, 내부 배관의 기밀성과 기계적 강도 유지는 방재 성능의 핵심 전제조건이 됩니다.

지중 배관 누수가 건물 전체 소방 시스템에 미치는 영향

지상식 소화전 하부 배관에서 미세한 누수가 발생하면 평시 배관 내 압력이 지속적으로 저하됩니다. 이는 소방펌프실의 충압펌프를 빈번하게 가동시키며, 나아가 실제 화재 발생 시 주펌프 등이 가동되어 유량이 증가하면, 파손된 배관 균열부를 통해 대량의 소방용수가 누출될 수 있습니다.

결과적으로 소화전 노즐 선단에서 법정 기준인 방수압력(0.25MPa 이상)과 방수량(350L/min 이상)을 확보하지 못하는 치명적인 방재 공백으로 이어질 수 있으므로 초기 정밀 점검과 철저한 배관 보수가 필수적입니다.

---

지상식 소화전의 구조적 특징과 누수 발생 메커니즘

지상식 소화전은 지상으로 노출된 소방용수 공급 본체와 땅속 깊이 매설된 하부 밸브, 그리고 이를 주 배관과 연결하는 주철제 굴곡 파이프(엘보)로 구성되어 있습니다. 지중 배관은 계절 변화에 따른 내부 용수의 기온 변화(동결과 융해의 반복)와 주간·야간의 배관 내부 압력 차이로 인해 상시 물리적 스트레스를 받게 됩니다.

엘보 파이프 균열 및 플랜지 접합부 누수의 주요 원인

이번 현장과 같이 지상식 소화전 누수는 소화전 본체보다 지중 하부의 엘보 파이프 크랙이나 플랜지 연결부의 가스켓 손상에서 발견되는 경우도 많습니다. 지반의 미세한 침하나 차량 통행으로 인한 진동 등 외부 하중이 반복적으로 작용하면서 금속 피로가 누적될 경우 엘보 파이프에 균열이 발생할 수 있습니다. 이 균열 사이로 수압에 의해 물이 지속적으로 분출되며 배관 주변 토사를 유실시키는 악순환이 생성됩니다.

---

지상식 소화전 누수 진단법과 정밀 탐지 실무 매뉴얼

평지에 매설된 소화전은 지중 미세 누수가 발생하더라도 지표면으로 물이 솟구치지 않고 토사 속으로 자연 침투하므로 육안 진단이 매우 어렵습니다. 반면 이번 사례처럼 언덕이나 경사지 아래쪽으로 원인 모를 수분이 지속적으로 흘러나온다면 지중 소화전 배관의 파손을 강력하게 의심해 보아야 합니다.

충압펌프 가동 주기 분석을 통한 일차 진단 기법

전문적인 탐지 장비를 투입하기 전, 화재수신기의 충압펌프 가동 기록(기록장치가 설치된 화재수신기)을 확인하는 것이 가장 직관적인 일차 진단 방법입니다. 아무도 소방용수를 사용하지 않는 상태에서 충압펌프가 주기적으로 켜지고 꺼지는 주기가 짧아졌다면, 어디선가 용수 누설이 발생하고 있을 가능성이 높다는 신호입니다.

전문 누수탐지 장비 활용 및 청음식 탐지 프로세스

정확한 굴착 포인트를 잡기 위해 전문 탐지 장비를 활용해 누수 위치를 먼저 확인하는 것이 좋습니다. 소방 배관 내 수압이 유지되어 있는 상태에서 청음식 누수탐지기 등을 활용해 배관에서 발생하는 누수음을 추적합니다. 이처럼 굴착 오차 범위를 최소화한 후 굴착을 진행해야 불필요한 지면 파쇄를 막고 공사 비용과 시간을 대폭 아낄 수 있습니다.

---

소방법상 옥외소화전 설치 기준 및 규제 사항

소화전 설비는 화재안전성능기준(NFPC 109)과 화재안전기술기준(NFTC 109)에 의해 매우 엄격한 규격을 적용받습니다. 특정소방대상물의 각 부분으로부터  하나의 옥외소화전까지의 수평거리가 40m 이하가 되도록 설치해야 하며, 지상 노출형의 경우 운전 및 호스 연결의 용이성을 확보해야 합니다.

법적 규제 준수를 위한 굴착 공사 시 유의사항

옥외소화전 교체 공사를 진행할 때는 기존 설치 위치의 소방차 접근 가능 여부와 표지판 설치 상태를 재점검해야 합니다. 단순 배관 교체라 할지라도 설치 높이 규격을 준수하지 않거나 배관 입경을 임의로 줄여 시공할 경우, 소방시설 점검 과정에서 지적사항이 될 수 있으므로 주의해야 합니다.

---

소화전 교체 및 엘보 파이프 시공 실무 가이드

굴착 장비가 현장에 투입되었을 때 노후화된 소화전 본체까지 통째로 교체하는 작업은 향후 이중 굴착 비용을 절감하는 명확한 기술적 대안입니다. 이때 단순히 배관을 연결하는 데 그치지 않고, 고압 수압 및 수격 작용(Water Hammering)과 본체 자중으로 인한 배관 변형·침하를 방지해야 합니다.

따라서 소화전 하단부 및 엘보 파이프 하부와 측면에 콘크리트 블록이나 H빔등을 이용해 견고하게 고정·지지하고, 배관에 무리가 가지 않도록 반력에 대한 지지 구조를 확보하는 것이 중요합니다.

오토드립(Auto Drip) 밸브와 자갈 배수층 형성 실무 노하우

신규 지상식 소화전을 설치할 때 하부 처리 기술은 오토드립(Auto Drip) 밸브 영역의 배수 자갈층 확보입니다. 소화전 사용 후 본체 내부에 남아있는 잔류수는 동파 방지를 위해 하부 드립 밸브를 통해 지중으로 자동 배출됩니다. 이때 하부 오토드립 밸브 상부 영역까지 자갈을 충분히 채워 넣고, 그 위를 모래나 흙으로 덮어 평탄화 작업을 마무리해야 배수 구멍이 막히지 않습니다.

거푸집 조성을 통한 지중 환경 최적화 시공법

소화전을 지하 매설이 아닌 지상 조건으로 완성도 높게 구축할 경우, 소화전 하부에 자갈과 흙을 완전하게 담아낼 수 있는 거푸집(스테인리스 스틸 또는 콘크리트 구조물)을 별도로 제작해 설치하는 것이 좋습니다. 지상부에서 땅속과 동일한 하부 배수 환경을 만들어 주면, 잔류수 배출이 원활해지고 주변 토사 유실이나 배수 불량으로 인한 문제를 줄이는 데 도움이 됩니다.

---

본문 관련 법령 및 공식 출처표

지상식 소화전 누수는 눈에 잘 띄지 않지만 방치할 경우 소방 용수 손실과 시설물 파손이라는 큰 비용적 손실로 돌아옵니다. 현장에서 중장비 작업이 이루어지는 기회를 활용하여 하부 엘보 파이프와 노후 소화전을 동시에 전면 교체하고, 오토드립 배수 자갈층을 정확하게 조성하는 것이야말로 소방 시설의 내구성을 장기적으로 확보하는 가장 지혜로운 시공법입니다.
