경종 정지의 위험성과 P형 화재수신기의 방재학적 본질

“수신기에 화재가 떴는데 와서 봐주세요”라는 다급한 연락을 받고 현장에 가보거나, 정기점검을 하러 현장에 가면 “시끄러워서 소리 안 나게 눌러놨어요”라며 수신기의 주경종과 지구경종 버튼이 먹통으로 잠겨 있는 것이 서글픈 현 주소입니다.

건물이나 공장 등의 소방 안전을 책임지는 관리인들 중 수신기의 정확한 기능과 위험성을 명확히 인지하고 있는 분은 생각보다 그리 많지 않습니다.

요즘 아파트는 대부분 관리실에 수신기가 있어서 전기과장, 기사님이 잘 다루지만 오래된 건물 또는 아파트는 관리인이나 고령화된 경비원분들이 교대 근무를 서며 관리하다 보니 복잡한 조작법을 교육해도 돌아서면 잊어버리기 일쑤고, 실제 화재가 아닌 감지기 오작동으로 인한 민원이 빗발치다 보니 궁여지책으로 경종을 완전히 꺼두는 시한폭탄 같은 상황이 반복되는 것입니다.

“이거 이렇게 버튼 잡아놓고 방치하다가 소방서에서 불시 점검이나 특별조사에 걸리면 수백만 원의 벌금은 물론이고 화재 시 형사처벌까지 면치 못합니다”라고 현장에서 귀에 못이 박히도록 주의를 드려도, 당장 눈앞의 소음 민원이 귀찮아 “알았다”며 대수롭지 않게 넘기기 일쑤입니다.

심지어 정기점검 이후 개별적으로 소방 업체를 부르면 생돈이 나간다는 잘못된 인식 때문에, 다음 종합정밀점검이나 작동점검 지적 사항이 나올 때까지 몰아서 고치겠다며 버티는 의도가 분명해 보일 때면 깊은 한숨이 나옵니다. 안전을 비용으로 치부하는 우리 사회의 뿌리 깊은 화재 불감증은 도대체 언제쯤 고쳐질지, 현장 엔지니어로서 씁쓸함과 아쉬움이 가득할 뿐입니다.

방재 엔지니어링 관점의 P형 화재수신기 개요

중추신경계로서의 역할과 소방시설 내 중요성

방재 엔지니어링의 관점에서 P형 화재수신기(Proprietary Fire Alarm Receiver)는 건축물 내에 그물망처럼 배치된 소방 시설의 모든 신호가 모이고 전달되는 인간의 ‘중추신경계’와 같은 핵심 시설입니다.

감지기나 발신기로부터 전달받은 물리적인 화재 신호를 전기적 신호로 변환하여 건물 전 영역에 경보를 울리고, 나아가 속보 설비나 댐퍼, 스프링클러 밸브 등의 연동 설비를 기동하는 중대한 역할을 수행합니다.

쉽게 말해 이 규정은 건물 전체의 소방 설비가 유기적으로 작동할 수 있도록 제어 본부 역할을 상시 수행하라는 뜻입니다. 단순한 소음 발생 장치가 아니라 인명 대피의 골든타임을 확보하는 최후의 보루이기에 그 메커니즘을 정확히 이해하는 것이 안전관리의 첫걸음입니다.

방재 전문가의 팩트 체크 : 경종 차단 행위의 위법성

화재예방, “소방시설 설치 및 관리에 관한 법률(소방시설법)”에 의거하여 화재수신기의 소방시설 기능 및 성능에 지장을 줄 수 있는 비폐쇄·차단 행위를 적발당할 경우, 5년 이하의 징역 또는 5,000만 원 이하의 벌금에 처해질 수 있으며 단순 방치의 경우에도 200만 원 이하의 과태료가 즉시 부과되는 중대한 범법 행위입니다.

실제 소방 공사 현장과 소방안전 특별조사 과정에서 가장 엄격하게 처벌하는 대목이 바로 이 수신기 연동 차단 조항입니다. 현장 관계자분들은 소음 민원이 두렵다는 이유로 경종 버튼을 잡아두지만, 소방관들이 불시 점검을 나왔을 때 연동 정지 스위치가 눌려 있는 것이 확인되면 변명의 여지없이 행정 처분 서류가 날아오게 됩니다.

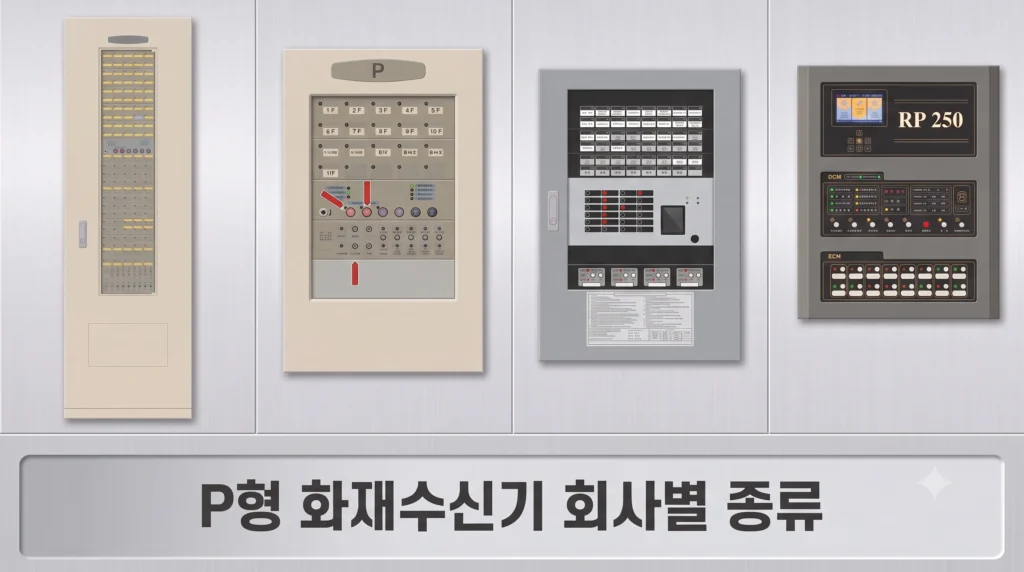

P형 수신기의 기술적 분류 및 대상 처소별 매칭 구조

수신 방식 및 신호 형태에 따른 시스템 분석

소방 표준 설계에서 수신기는 크게 P형(Proprietary)과 R형(Radio/Remote)으로 나뉩니다. P형 수신기는 각 경계구역별로 신호선과 공통선이 일대일(1:1) 방식으로 직접 연결되는 “아날로그식 개별 배선 방식”을 취합니다.

신호의 유무(DC 24V의 단락 상태)만을 판단하므로 회로 구성이 단순하고 직관적이며 장비 단가가 저렴하다는 고유한 장점이 있습니다. 반면 고유 주소(Address)를 가지고 중계기를 통해 통신 신호로 화재를 감지하는 R형 수신기는 대규모 초고층 빌딩에 적합하며, P형은 중소규모 건축물에 최적화되어 있습니다.

관련 글은 [화재수신기 P형 R형 차이와 작동 원리 오작동 대처법]에 있습니다.

건축물 규모에 따른 실무적 적용 기준

소방 기술자가 현장에 임할 때 가장 먼저 파악하는 것은 해당 건물의 연면적과 층수입니다. 화재안전성능기준에 따르면 연면적이 350㎡를 초과하는 지하층·무창층의 경우 예외 없이 P형 1급 이상의 수신기를 배치해야 합니다.

선로의 증설이 제한적인 구조적 한계 탓에 통상적으로 경계구역 수가 30 내지 40회로 이하인 5층 안팎의 상가, 중소형 공장, 단일 동 빌라 등에서 P형 수신기가 압도적인 비중으로 시공되며 방재 효율을 극대화하고 있습니다. 만약 현장 엔지니어가 이 범위를 초과하는 대규모 현장에 무리하게 P형 배선을 적용하려 한다면, 수백 가닥의 전선이 집중되어 배선 통로 파이프가 포화 상태에 이르는 시공 하자가 발생할 수 있으므로 반드시 R형 설계를 검토해야 마땅합니다.

P형 화재수신기의 계통 구성 및 오작동 추적 매뉴얼

기본 선로 계통과 내부 단자 배선 분석

앞서 에피소드에서 언급했듯, 수신기가 끊임없이 오작동 경보를 울려 대는 근본적인 원인을 파악하려면 내부 배선 메커니즘을 명확히 짚고 넘어가야 합니다. P형 수신기의 기본 선로는 “공통선, 경종, 표시등, 발신기, 회로(감지기)”의 5선식 가닥을 기본 골격으로 삼고 추가로 공통선을 2가닥(기공,회공)으로 분리 할때도 있습니다.

발신기 함 내부의 종단저항(통상 10kΩ)을 통해 수신기 내부 전원 DC 24V회로에 미세한 전류를 상시 흘려보내 선로 단선 여부를 감시하는 구조입니다. 화재가 발생하거나 감지기가 물리적으로 동작하게 되면 단자대의 양단이 단락(Short) 상태가 되며 저항값이 0에 가깝게 떨어지고, 수신기는 이를 화재 발생으로 판단하여 경보 릴레이를 동작시킵니다.

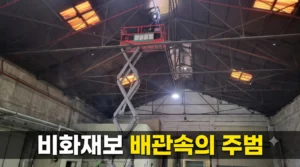

비화재보 발생 시 단계별 실무 대처 절차

현장에서 야간이나 주말에 오작동이 발생했을 때 관리자가 당황하지 않고 계통의 안전을 확보하면서 문제를 해결할 수 있는 표준 작동 매뉴얼은 다음과 같습니다.

• 첫째, 수신기 전면 창에 점등된 화재 표시등과 “지구 창(몇 층, 어느 구역인지 나타내는 인디케이터)”을 육안으로 식별하여 발령 처소를 특정합니다.
• 둘째, 해당 구역으로 즉시 이동하여 실제 화재 여부를 확인하되, 만약 화재가 아닌 감지기 내 결로 현상이나 습기 유입 또는 감지기 자체 결함이나 노후화로 판명되면 수신기로 돌아와 일시적으로 지구경종 버튼을 누르고 수신기 해당 감지기를 조치후 복구 버튼을 눌러 회로를 초기화합니다.
• 셋째, 지속적으로 복구가 되지 않고 화재 신호가 재차 유입될 시에는 전문 소방 기술자를 불러서 진단을 받아야 합니다. 전압 측정치(정상 시 DC 20 ~ 23 V, 화재 동작 시 약 DC 3 V 내외)를 확인하고 선로 누전 여부를 체크해야 근본적인 비화재보 늪에서 벗어날 수 있습니다.

현행 소방 법령 및 화재안전기준(NFPC / NFTC 203) 분석

최신 화재안전기준 규제 및 면제 기준

소방청 고시에 따른 최신 **화재안전성능기준(NFPC 203)** 및 **화재안전기술기준(NFTC 203)**의 핵심 골자는 수신기가 설치되는 환경과 신호 연동의 신뢰성 확보에 있습니다. 과거에는 감지기가 작동하면 건물의 전 층에 일제히 경보가 울리는 일제경보방식이 흔히 쓰였으나, 현행 기준에서는 일정 규모 이상의 건축물에 대해 화재 층과 직상 층 위주로 경보를 발하는 **우선경보방식**이 엄격하게 적용됩니다.

이 조항을 준수하기 위해서는 P형 수신기 내부 릴레이 연동 회로가 층별로 명확하게 분리 배선되어 있어야 하며, 오작동을 이유로 한 임의 개조나 배선 통합은 명백한 소방법 위반 행위로 분류됩니다. 쉽게 말해 화재안전기준의 변화는 대피하는 재실자들의 혼선을 줄이고 연동 신인성을 최대로 끌어올리라는 공학적 요구인 셈입니다.

앞서 강조한 것처럼 현장에서는 정기점검 비용이나 보수 공사비를 아끼려고 지적 사항 보수를 미루는 경우가 빈번하지만, 이는 소방본부나 소방서의 불시 소방특별조사 시 여지없이 적발되는 항목입니다. 소방시설법 제16조에 의거 소방시설의 기능에 지장을 주는 폐쇄·차단 등의 행위는 과태료 처분을 넘어 중대한 형사 처벌의 대상이 될 수 있음을 명심해야 합니다.

화재안전기술기준(NFTC 203)에 따른 P형 수신기 시공 및 하자 방지 노하우

물리적 설치 위치 및 고도 기준

실무 현장에서 수신기를 취부할 때 엔지니어들이 가장 빈번하게 실수하는 부분이 바로 물리적인 설치 높이 규정입니다. 화재안전기술기준에 따르면 수신기의 조작 스위치는 “바닥으로부터 0.8m 이상 1.5m 이하”의 위치에 놓이도록 정밀 시공해야 합니다. 이는 화재 시 긴급하게 제어반을 조작해야 하는 인간공학적 측면을 고려한 법적 수치입니다.

수신기가 설치되는 장소는 반드시 경비실이나 관리실처럼 상시 사람이 근무하는 장소여야 하며, 주위에 적재물이 없도록 1m 이상의 전면 작업 공간을 확보해야 정상적인 시공으로 인정받을 수 있습니다. 만약 이를 무시하고 지하 창고 구석이나 보일러실 내부에 조작 스위치 고도를 확보하지 않은 채 수신기를 밀어 넣는다면, 사용 전 검사나 완공 검사 단계에서 전면 재시공 명령이라는 뼈아픈 공사 하자를 마주하게 됩니다.

경계구역 분할 및 보행거리 한계 규정

P형 시스템의 안정성을 결정짓는 또 다른 척도는 “경계구역(Fire Zone)” 설정입니다. 하나의 경계구역이 커버할 수 있는 건축물 층수는 2개 층 이하여야 하며, 하나의 경계구역 면적은 “600㎡ 이하”, 그 한 변의 길이는 “50m 이하”로 엄격히 제한됩니다.

다만, 건축물 주된 출입구에서 그 내부 전체가 보이는 경우에 한하여 면적을 1,000㎡까지 확장할 수 있습니다. 지하층이나 상층부로 연장되는 계단 및 엘리베이터 권상기실 등의 수직 공간은 별도의 독립된 수직 경계구역으로 산정하여 수신기에 전용 회로를 할당해야 신호 간섭에 의한 오작동 하자를 근본적으로 막을 수 있습니다. 경계구역을 불법적으로 묶어 설계 한도를 초과하면 오작동 시 해당 층의 정확한 발화 지점을 추적할 수 없어 방재 시스템의 신뢰도가 붕괴됩니다.

현장 하자 방지를 위한 실무 엔지니어 팁

• 절연저항 측정 생활화 : P형 수신기 결선 전, 반드시 각 회로와 대지(Earth) 간의 절연저항을 측정하여 0.1MΩ 이상인지 검증하십시오. 누전 선로를 방치하면 간헐적 비화재보의 주원인이 됩니다.
• 종단저항 처리의 정석 : 종단저항은 절대로 수신기 내부 단자대에 임의로 물려놓지 말고, 해당 경계구역의 발신기함 내부 단자대 감지기 종단에 정확히 설치해야 선로 전체의 단선 감시 기능이 정상 작동합니다.

본문 관련 법령 및 공식 출처표

본 포스팅에서 다룬 기술적 기준과 행정 처분 수치는 대한민국 현행 소방법령 및 소방청 고시를 바탕으로 작성된 명확한 사실입니다. 아래의 공식 출처를 통해 관련 법령의 원문을 세부적으로 확인하실 수 있습니다.

생명 지킴이 소방시설, 비용이 아닌 생존의 관점으로

건축물의 안전을 관리하는 직무는 단순히 빌딩의 시설을 유지보수하는 행위를 넘어, 그 공간에 상주하는 수많은 사람들의 생명과 재산을 담보하는 엄숙한 대리인 의무를 갖습니다. 현장에서 소음 공해를 유발한다는 이유로 P형 화재수신기의 경종을 꺼두거나 지적 사항의 보수를 다음 점검 주기까지 미루는 행위는, 스스로의 안전망을 걷어차는 대단히 위험한 선택입니다.

작은 비화재보 하나라도 소홀히 넘기지 않고 배선 계통과 감지기 상태를 과학적으로 추적하여 근본적인 원인을 해결하려는 노력이 정착될 때, 비로소 우리의 일상은 진정한 안전지대 위에 놓이게 될 것입니다. 현장의 모든 소방 기술자들과 건축물 관계인들이 올바른 지식을 공유하고 법적 책임을 엄격히 준수함으로써, 소방 시설이 먹통인 시한폭탄이 아닌 신뢰할 수 있는 든든한 방패로 거듭나기를 방재 엔지니어의 일원으로서 간절히 바랍니다.
