위험물 연구소 유도등 설치와 강제전선관 공사 실무

일반 건축물과 달리 위험물안전관리법상 지정수량 이상의 위험물과 유기용제를 취급하는 연구실 내부 공간입니다. 화재 시 위험성이 높은 특수 구역인 만큼, 구조 변경으로 새로 생긴 격실의 안전 확보와 원활한 피난 동선 유지를 위해 소방 지적에 따른 유도등 설치는 필수입니다.

연구실 유도등의 종류 및 위험물 장소별 용도구분

유도등은 크게 피난구유도등, 통로유도등, 객석유도등으로 나뉘며, 연구소 내부 격실에는 주로 피난구유도등과 거실통로유도등이 적용됩니다.

피난구유도등과 통로유도등의 기능적 차이

피난구유도등은 옥내로부터 직접 지상으로 통하는 출입구, 피난계단 및 특별피난계단의 출입구 등 안전구역으로 나가는 통로의 관문에 설치하는 등기구입니다. 반면 통로유도등은 피난구까지 이르는 복도, 거실, 계단 등에 설치하여 피난 방향을 화살표 등의 문양으로 안내하는 유도등입니다.

위험물 저장·취급소의 유도등 규격 표준

위험물안전관리법 및 화재안전성능기준에 따라 연구소의 바닥면적과 거실 구조에 맞춰 대형, 중형, 소형 피난구유도등을 선별해야 합니다. 연구실 내부에서 직접 통로로 나가는 출입구에는 소형 또는 중형 피난구유도등을 설치하여 출입문 상단 1.5m 이상 높이에 고정합니다.

강제전선관(금속관) 배선 방식 및 동작 원리

위험물 취급 구역에서 가요전선관(SF관, CD관)이나 PVC 배관 대신 강제전선관(Rigid Steel Conduit)을 사용하는 이유는 명확한 기계적 보호 능력과 방폭성 때문입니다.

금속관 공사(RSC)의 기계적·전기적 메커니즘

강제전선관은 물리적 내구성이 뛰어나 외부 압력이나 화재 시 발생하는 고열로부터 선로를 안전하게 감싸줍니다. 케이블 노출로 인한 열화 및 훼손을 원천 차단하여 피난설비의 신뢰성을 높여줍니다.

3선식 및 2선식 배선 결선 구조 비교

유도등 배선은 상시 점등되는 2선식과 평소에는 소등되어 있다가 감지기 작동 또는 정전 시 점등되는 3선식(충전선, 점등선, 공통선)으로 나뉩니다. 위험물 연구실은 상시 감시 및 즉각 피난을 위해 주로 2선식 유선 배선을 사용하여 충전과 점등을 동시에 수행하도록 결선합니다.

유도등 관련 화재안전성능기준(NFPC 303) 및 법령 분석

소방시설 설치 및 관리에 관한 법률과 최신 화재안전성능기준(NFPC 303)에 의하여 모든 특정소방대상물의 구획된 실에는 피난구유도등 설치가 의무화되어 있습니다.

유도등 설치 면제 기준의 실무적 해석

대각선 길이가 짧거나 바닥면적이 20㎡ 미만인 구획된 실로서 거실 내 어느 지점에서도 피난구가 쉽게 보이는 경우에는 유도등 설치가 면제될 수 있습니다. 그러나 위험물을 다루는 연구실은 가벽으로 시야가 차단되는 순간 면제 조항이 적용되지 않으며, 소방관서 점검 시 즉시 지적사항으로 발행됩니다.

설치 구분	법적 기준 (NFPC 303)	현장 적용 및 주의사항
설치 높이	피난구 바닥으로부터 높이 1.5m 이상	문틀 바로 위 또는 보 하부에 견고하게 고정
배관 재질	위험물 장소 금속관 또는 방폭구조 배관	강제전선관(RSC) 사용 필수, 가요전선관 지양
비상전원	10층 이하는 20분 기준 적용(단, 11층 이상 고층 및 특정 지하층은 60분 규칙 적용)	자체 축전지 점검용 레버(또는 스위치/버튼) 및 LED 상태등 확인

위험물안전관리법 시행령 제15조에 따르면 위험물 제조소등 내부의 전기설비는 방폭 성능 및 화재 예방 기준을 엄격히 준수해야 합니다. 실제로 소방 점검 시 일반 노출 몰드(쫄대)나 PVC 관으로 유도등을 설치했다가 시정명령을 받고 강제전선관으로 재시공하는 사례가 현장에서 빈번히 발생합니다.

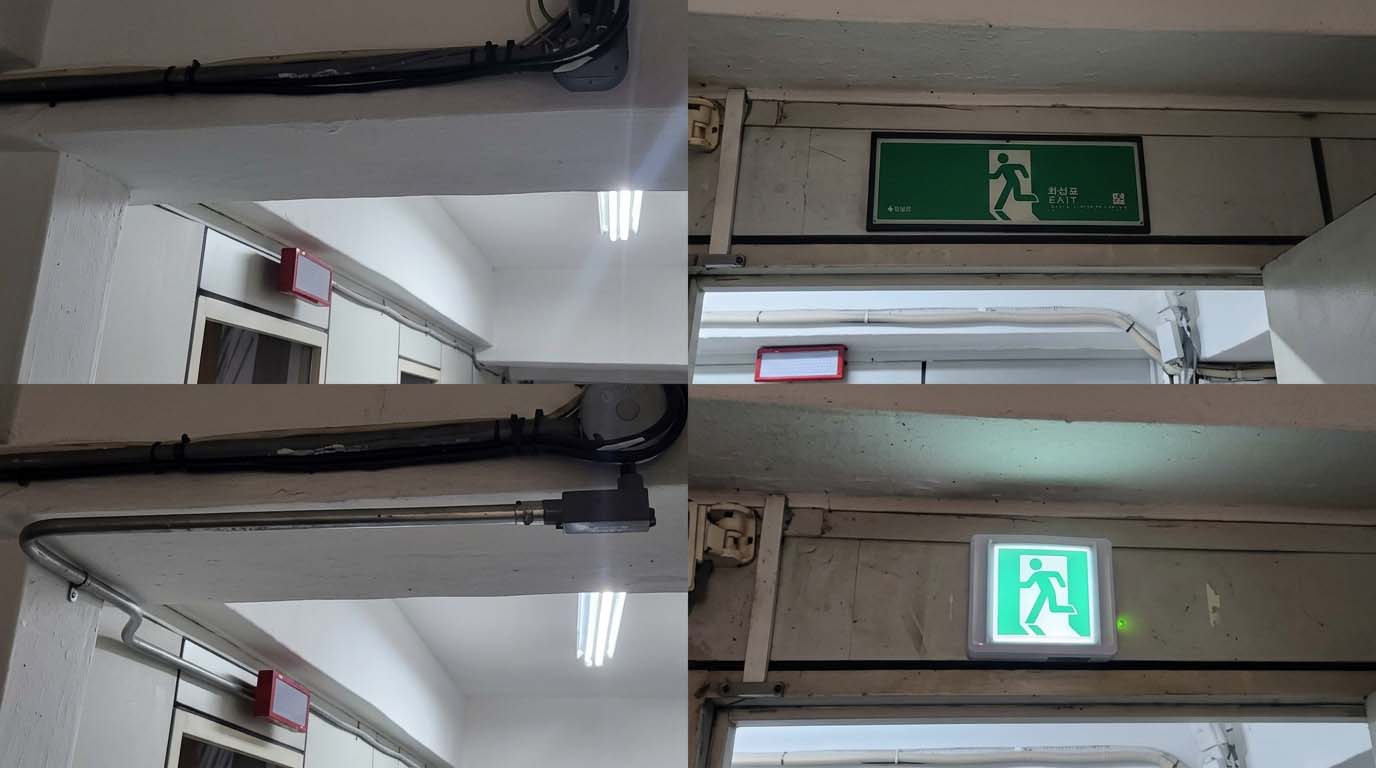

강제전선관 유도등 현장 시공 매뉴얼 및 시공 노하우

현장에 기존 배관이나 덕트가 어지럽게 지나간다면 관리인에게 위험요소를 지적해주고 임의로 배관 수정작업은 하지 않습니다. 추가 설치 구간만 정밀하게 수평을 맞춰 정석대로 작업해야 합니다. 기존 배관이 위험하다면 추가 재작업 의뢰를 제안하면 됩니다.

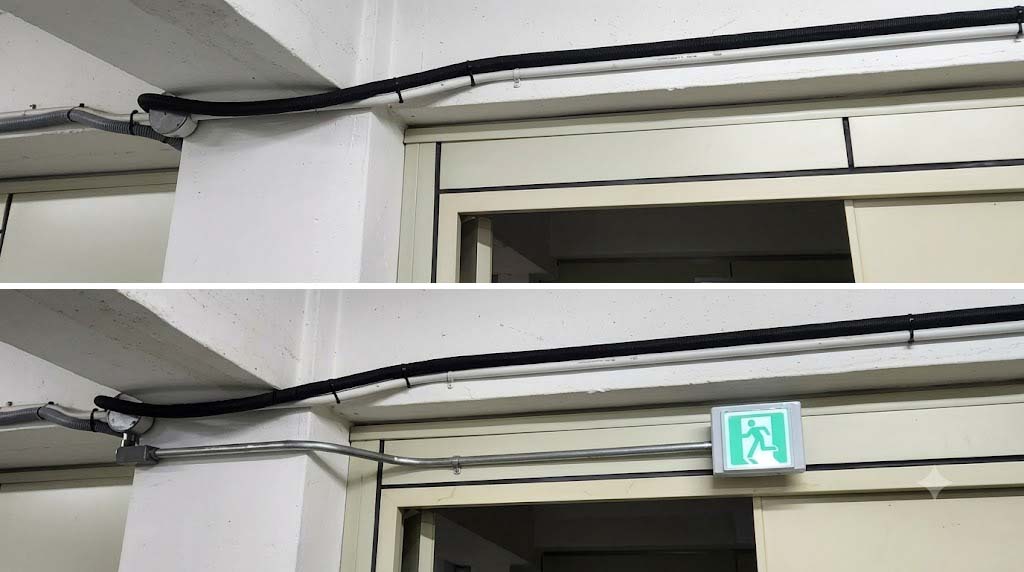

현장 배관 라인 잡기 및 벤딩 작업

강제전선관은 기존 설치된 배관과 전기 트레이 사이의 간섭을 피해 현장에 맞는 유니버셜 엘보와 파이프 벤더를 사용하여 정확한 치수에 맞게 매끄럽게 꺾어주어야 입선 시 전선 데미지를 최소화하고 피복이 손상되지 않습니다.

하자 방지를 위한 수평·고정 팁

벽면 샌드위치 패널이나 콘크리트 구조에 새들(Saddle)을 최소 2m 이하 간격으로 이탈하지 않도록 체결합니다. 유도등 체결 부위에는 아울렛 박스와 로크너트, 부싱을 결합하여 유격이나 흔들림이 전혀 없도록 견고하게 시공하는 것이 핵심입니다.

본문 관련 법령 및 공식 출처표

구분/대상	관할 기관	관련 법령/고시명/링크
피난유도선 및 유도등 기준	소방청	유도등의 화재안전성능기준(NFPC 303)
위험물 시설 안전관리	소방청 / 행정안전부	위험물안전관리법 시행령 제15조
소방시설 기술기준	국립소방연구원	유도등의 화재안전기술기준(NFTC 303)

연구소 격실 증설 후 소방 지적사항을 받으셨다면, 당황하지 마시고 위험물 시설 소방공사 전문업체와 상의하여 규정에 맞는 강제전선관 배관 공사와 정확한 위치의 피난구유도등 추가 설치를 진행하시기 바랍니다.
