프리액션밸브 수동조작함(SVP) 기판 부식 원인 및 교체 가이드

뜨거운 열기와 흩날리는 비산먼지가 사방을 가득 채운 어느 생산공장을 찾았습니다.

가동 열기와 미세 물질이 상시 발생하는 혹독한 환경 속에서, 화재 방호의 한축을 담당하던 스프링클러 수동조작함(SVP)이 결국 제 기능을 못 하고 먹통이 된 현장이었습니다.

“기판 쪽에 비산먼지가 눌러붙고 녹이 번져서 신호가 통 안 잡히는데요?”

“상시 기온 차가 심한 공장이라 내부 습기랑 먼지가 엉키면서 기판 부식이 진행된 모양이다.”

이제 현장을 익히는 막내에게 하나씩 가르쳐 줄 때도 수동조작함(SVP)은 중요하게 다루는 요소입니다. 세월의 흐름과 온도 변화, 그리고 공기 중에 떠도는 미세 비산먼지는 제어 기판(PCB)의 부식과 접촉 불량을 유발하는 가장 대표적인 원인입니다.

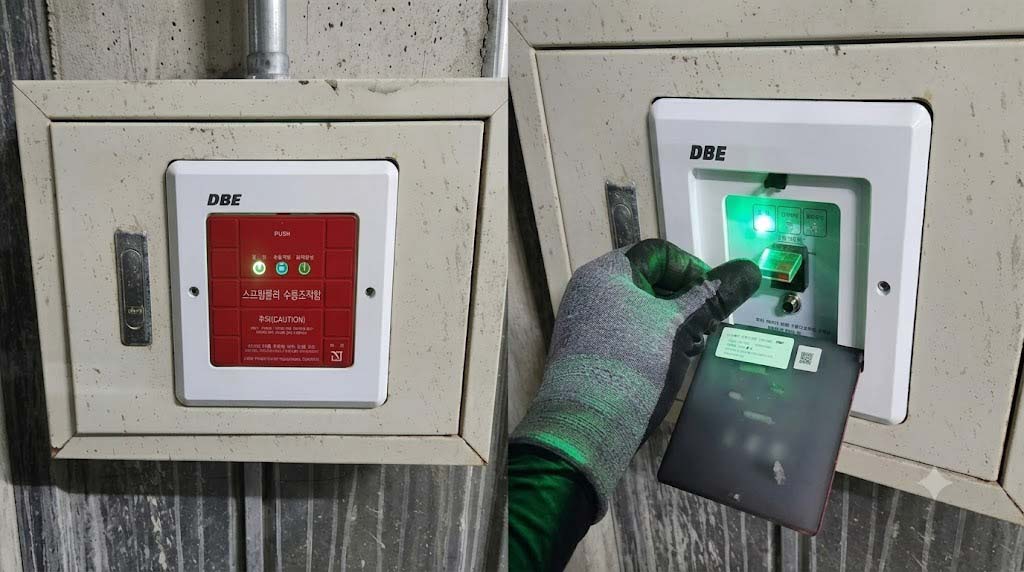

비록 눈에 잘 띄지 않는 곳에 설치되어 있지만, 화재 발생 시 프리액션밸브의 상태를 명확히 표시하고 긴급 상황에서 골든타임을 확보하는 핵심 인터페이스인 수동조작함(SVP)의 연동 구조와 교체 실무 포인트를 차근차근 점검해 보겠습니다.

프리액션밸브 수동조작함(SVP)의 개념 및 소방 안전상의 핵심 역할

공장이나 지하주차장 등 동파 우려가 있는 장소에 주로 설치되는 준비작동식(Pre-Action) 스프링클러 시스템에서 수퍼비조리 판넬(Supervisory Panel, 이하 SVP 수동조작함)은 화재 방재의 핵심 제어부입니다.

평상시 2차 측 배관에 물이 없이 공기로 채워져 있는 프리액션밸브는 화재 감지기 2개 회로(A/B회로)가 교차 회로 방식으로 모두 작동해야 비로소 전동 볼밸브(또는 솔레노이드밸브)가 열리며 1차 측의 용수를 공급받게 됩니다. 그러나 감지기 선로가 단선되거나 제어반 연동 장애가 발생하는 비상 상황에서는 현장에 설치된 SVP 수동조작함의 기동 스위치를 직접 누르는 것이 수동으로 작동시킬 수 있는 중요한 기동장치입니다.

SVP 수동조작함의 주요 내부 구성 요소와 기능

SVP 내부에는 단순한 기동 스위치만 들어있는 것이 아닙니다. 밸브의 상태를 현장에서 직관적으로 식별할 수 있도록 다기능 회로 기판과 연동 장치가 내장되어 있습니다.

---

공장 현장 SVP 기판 부식의 원인 분석

가동 중인 생산공장은 일반 건축물과 달리 내부 발생 열기와 외기의 온습도 변화가 매우 격심한 환경에 노출되는 현장이 있습니다. 이로 인해 SVP 함 내부의 전자 기판(PCB)은 정밀한 소방 방재 성능을 잃고 손상되기 쉽습니다.

수동조작함 내부로 유입된 미세한 유기성·무기성 분진과 비산먼지는 상대습도가 높아지는 야간이나 계절 변화기에 공기 중의 수분을 흡수합니다. 이 흡착된 습기가 PCB 회로 패턴의 도금층과 반응하면서 전해질 박리 현상 및 트래킹(Tracking) 현상을 일으켜 내부 저항을 저하시키고 결국 회로 기판 전체를 부식시켜 통신 불량과 오작동을 유발합니다.

온도차에 의한 내부 결로 발생 메커니즘

공장 외벽 근처나 출입구 주변에 위치한 SVP는 24시간 끊임없는 기온 변화를 겪습니다.

이 과정에서 기판 표면에 맺힌 미세한 수분 입자는 동박 회로 간 쇼트(Short)를 유발하고, 연속적인 스파크로 인해 납땜 부위가 녹색이나 하얗게 백화되며 선로가 끊어지는 단선 하자로 이어집니다.

공장 비산먼지 및 유해 가스의 합착 작용

생산 공정에서 발생하는 유분기 있는 비산먼지와 유해 가스는 SVP 함체의 틈새를 통해 침투합니다. 단자대나 기판의 IC 칩과 정밀 저항 단자에 붙은 먼지는 지속적으로 수분을 담지하는 스펀지 역할을 하게 됩니다.

결과적으로 단기적인 작동 테스트에서는 이상이 없어 보이더라도, 실시간 감시 전류가 흐르는 소방용 DC 24V 회로의 특성상 먼지와 습기가 반복적으로 유입되면서 기판과 단자 부분에 부식이 발생하고 접촉 불량이나 회로 이상으로 이어질 수 있습니다.

---

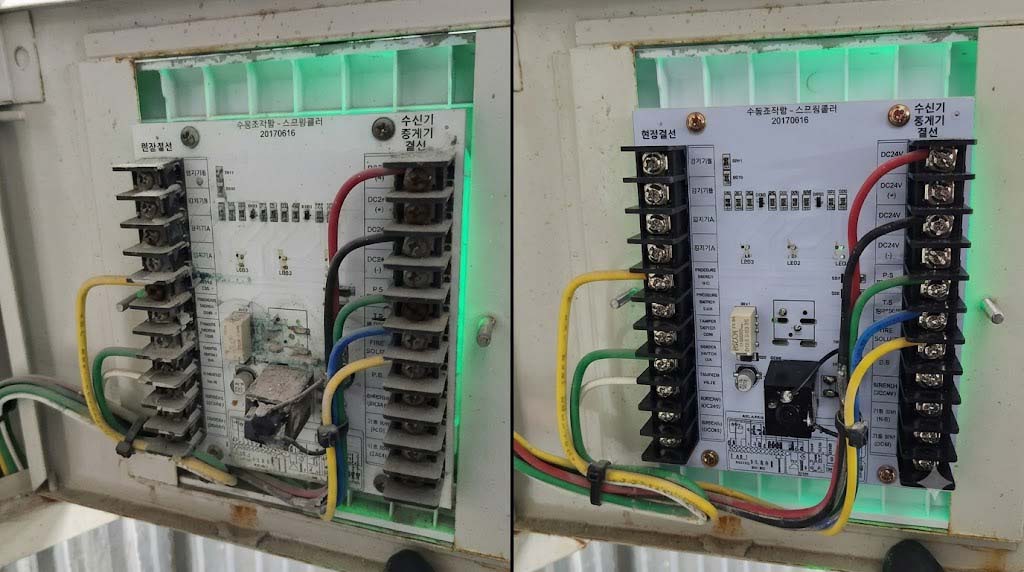

SVP 수동조작함 현장 교체 작업 상세 매뉴얼

부식된 SVP를 신규 제품으로 교체할 때는 소방 연동 신호의 차단과 정밀한 결선 작업이 선행되어야 수신반(R형/P형) 충격이나 비상 경보 오작동을 막을 수 있습니다.

작업 전 반드시 수신기에서 해당 구역의 설비 연동을 정지하고, 주경종 및 지구경종, 프리액션밸브 출력 신호를 모두 차단한 상태에서 안전 장구를 착용하고 작업을 개시해야 합니다.

배선 결선 실무 노하우 및 종단저항 처리

단자대 결선 시 공통선(-), 전원선(+), 감지기 A/B 종단회로선, 전동 볼밸브선, 압력스위치선, 탬퍼스위치선이 얽히지 않도록 정밀히 태깅해야 합니다.

특히 감지기 회로의 정상적인 감시 상태를 유지하기 위해 SVP 함 내부 단자대 종단저항이 정상적으로 도통 결선되어 있는지 전압계로 직접 측정하는 과정이 필수적입니다. 종단저항 연결이 불량할 경우 수신기에서 지속적인 선로 단선 경보가 발생하게 됩니다.

---

SVP 점검 절차 및 점검 시 주의사항

소방시설의 작동 점검 및 종합점검 시 SVP 수동조작함의 상태와 작동 여부는 필수 점검 항목입니다. 현장 점검 중 자칫 방심하면 실제 용수가 분사되는 대형 사고로 이어질 수 있으므로 정밀한 순서에 따라 점검해야 합니다.

작동 점검을 수행할 때 가장 안전한 방법은 프리액션밸브 1차 측과 2차 측의 개폐밸브를 먼저 완벽히 잠그고 수동 기동 스위치를 작동시키는 것입니다.

단계별 완벽 점검 체크리스트

SVP의 이상 유무를 점검할 때는 시각적, 전기적, 기능적 검증을 단계별로 나누어 시행합니다.

점검 시 흔히 발생하는 현장 사고 예방법

현장에서 발생하는 실수 중 하나는 프리액션밸브 1차 측 밸브를 잠그지 않은 상태에서 SVP 수동 스위치를 눌러 2차 측 미압 배관으로 용수가 쏟아져 들어가는 사고입니다.

이 경우 2차측이 개방헤드면 용수가 즉시 흘러나와 상품 또는 장비의 파손이 생기니 절대 주의해야 하며, 개방헤드가 아니라도 배관 내부의 갇힌 수압으로 인해 배관 연결 부위나 미세 균열 사이로 누수가 발생하여 2차 피해를 초래하게 됩니다. 반드시 1,2차 측 밸브 차단 및 연동 상태 사전 확인을 철저히 이행한 뒤 점검을 진행해야 합니다.

---

화재안전성능기준(NFPC)에 따른 SVP 설치 및 유지관리 법적 기준

SVP 수동조작함의 설치 위치와 성능 규격은 소방청 고시인 스프링클러설비의 화재안전성능기준(NFPC 103)과 화재안전기술기준(NFTC 103)의 관련 규정을 확인할 필요가 있습니다.

소방 법령에서는 화재 시 담당자나 건물 이용자가 지체 없이 접근하여 조작할 수 있도록 구체적인 수치 기준을 명시하고 있으며, 이를 위반하거나 정비 불량으로 방치할 경우 행정처분 및 과태료가 부과됩니다.

유지관리 위반 시 법적 제재 및 과태료 규정

소방시설 설치 및 관리에 관한 법률(소방시설법) 제12조에 의거하여, 소방대상물의 관계인(소유자, 관리자, 점유자)은 소방시설을 정당한 사유 없이 고장 난 상태로 방치하거나 임의로 차단·방치해서는 안 됩니다.

SVP 기판 부식이나 선로 단선을 인지하고도 교체하지 않고 방치할 경우 화재안전조사 시 지적 대상이 되며, 법률 위반 정도에 따라 최대 300만 원 이하의 과태료 처분을 받을 수 있습니다. 특히 화재 발생 시 수동 조작 불능으로 인명·재산 피해가 확대될 경우 형사 처벌의 대상이 되므로 철저한 정기 점검과 즉각적인 소모품 교체가 필수적입니다.

---
