천장 누수로 인한 화재감지기 오동작 원인과 이동설치 실무 지침

오래된 화학단지 플랜트 공장 점검 지적사항 조치를 위해 현장에 도착했을 때, 눈앞에 펼쳐진 광경은 생각보다 훨씬 심각했습니다.

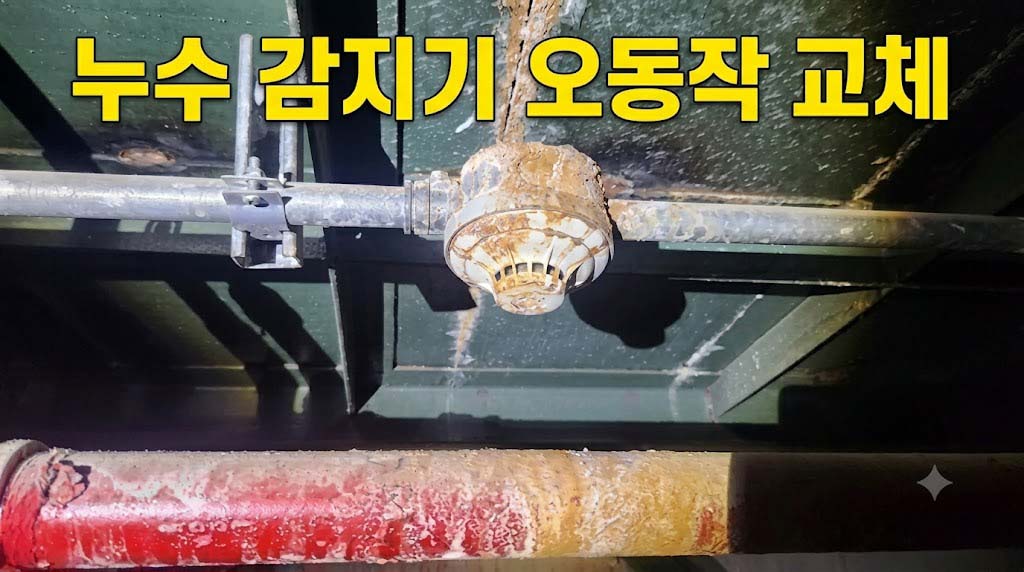

샌드위치 판넬 천장 곳곳에는 짙은 물자국이 얼룩져 있었고, 화학 공장 특유의 열악한 환경으로 인해 습기와 유해 가스가 꽉 차 있었죠. 천장 판넬 위에서 시작된 누수가 감지기 타공 홀을 타고 그대로 흘러내려 오랜 시간 물을 머금은 감지기는 한눈에 봐도 엉망인 상태로 제 기능을 상실해 있었습니다.

“천장 판넬 위로 누수가 있는데, 그 물들이 흘러 감지기 설치 홀에 스며들었네요.”

오랜 시간 물을 머금은 감지기는 한눈에 봐도 상태가 너무 안 좋아 자리 이동 후 재설치하고, 누수 문제 자체는 공장 관리인이 처리하기로 최종 협의했습니다.

---

천장 누수와 열악한 환경이 소방감지기에 미치는 치명적 영향

화학 공장이나 노후 건축물의 천장 누수 및 유해 가스는 감지기 내부 회로를 빠르게 부식시켜 비화재보(오동작)와 소방시설 먹통 현상을 유발합니다. 수분 침투로 발생하는 기술적 문제점과 소방시설 임의 차단 시 발생하는 과태료 및 벌금 등 법적 리스크를 살펴봅니다.

누수 및 화학 물질 침투로 인한 회로 부식과 화재 감지 불능

화재감지기 내부에는 화재 시 발생하는 열이나 연기를 감지하기 위한 감지 소자와 전자 회로 기판(PCB)이 내장되어 있습니다. 이 내부 회로에 지속적으로 수분이 유입되면 회로 단락(Short)이 발생하거나, 유해 가스 반응으로 산화 현상이 가속화되어 감지기 내부 부품이 단시간 내에 부식됩니다.

쉽게 말해 물을 흠뻑 뒤집어쓴 전자제품이 정상 작동할 수 없는 것과 같은 원리입니다. 수분에 노출된 감지기는 화재가 발생하지 않았음에도 오신호를 수신기로 보내 수신반 비상경보를 울리게 만듭니다. 이는 단순한 해프닝으로 끝나지 않고, 현장 작업자들의 경보 피로감을 유발하여 실제 화재 시 대피 골든타임을 놓치게 만드는 심각한 안전 구멍으로 이어집니다.

소방시설 유지관리 소홀에 따른 과태료 및 법적 리스크

소방시설을 화재안전기준에 따라 설치·관리하지 않은 경우에는 관련 규정에 따라 과태료 대상이 될 수 있습니다.

따라서 감지기 타공 위치로 물이 들어오는 현장을 발견했다면 단순 소모품 교체에 그칠 것이 아니라 원인 해결을 위한 감지기 이동 설치 작업 또는 누수 원인 해결을 병행해야 합니다.

---

현장 여건별 화재감지기 교체 및 이동 설치 실무 가이드

현장 여건에 따라 단순 감지기 교체에 그칠지, 아니면 누수 지점을 피하는 이동 설치를 진행할지 정확하게 판단해야 합니다. 배관·배선 작업 가능 여부에 따른 응급 조치 방법과 근본적인 문제 해결을 위한 이동 설치 실무 노하우를 공유합니다.

배관 및 배선 공사가 불가능한 열악한 여건에서의 응급 조치

현장 지적사항 조치를 위해 방문했을 때 문제점을 알고도 단순히 감지기만 교체할 수도 있지만, 차후 동일한 장애가 발생하는 것을 방지하려면 관리인과 협의를 진행한 후 단순 교체 또는 이동 설치를 결정해야 합니다.

‘기존 배관 및 배선의 여유‘와 ‘천장 내부 공사 가능 여부‘ 등 작업 요건에 따른 현장 조건 확인이 필수적이며, 샌드위치 판넬이나 콘크리트 매립 천장처럼 작업 환경이 까다로운 경우가 많습니다.

즉각적인 이동 설치가 곤란한 현장 여건에서는 기존 베이스 및 박스를 견고하게 유지한 상태에서 감지기 단품 우선 교체를 진행합니다. 다만 이는 임시방편일 뿐이며, 누수 지점이 해결되지 않으면 신규 감지기 역시 수분 침투로 다시 부식됩니다. 따라서 관리자에게 누수 공사 수반 필요성을 명확히 전달한 뒤 2차 조치 계획을 수립해야 합니다.

근본적인 오동작 차단을 위한 감지기 이동 설치 판단 기준

천장 구조 변경이 가능하거나 천장 상부 텍스, 판넬 유격 등을 활용할 수 있는 공간이라면 오염 및 누수 지점을 피할 수 있는 위치로 감지기 이동 설치를 진행하는 것이 가장 현실적인 근본 대책 중 하나입니다.

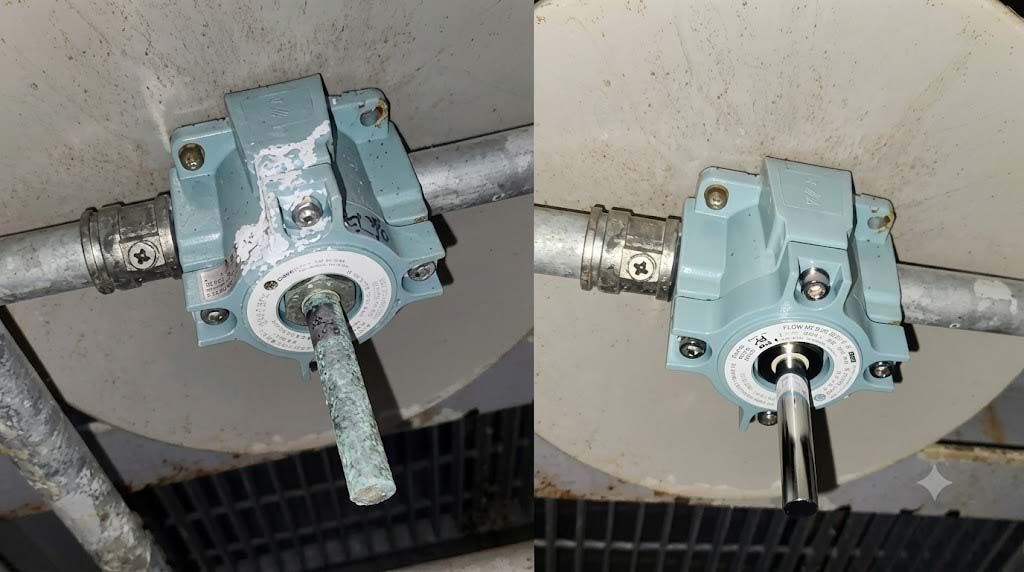

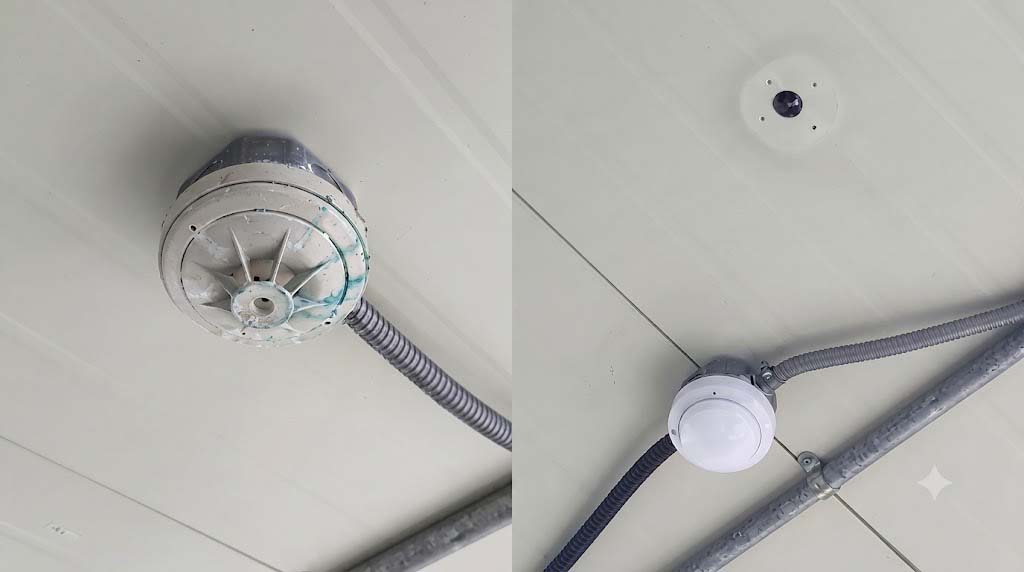

앞서 언급한 플랜트 공장 사례에서도 기존 타공 홀에서 흘러내리는 물을 완전히 회피하기 위해, 기존 선로를 연장한 후 신규 안전지대로 베이스를 옮겨 재설치하는 방식으로 문제를 해결했습니다.

---

자동화재탐지설비 회로 방식 및 동작 원리 기술 분석

자동화재탐지설비의 핵심인 송배선식(In-Out) 회로의 구조와 정상·화재·Short 상태별 전압 변화 원리를 분석합니다. 누수 현장에서 멀티테스터기를 활용한 도통 시험 방법과 결선 시 엔지니어가 주의해야 할 기술적 포인트입니다.

송배선식(In-Out) 회로의 구조적 특징과 전압 측정 기법

소방 현장에 설치되는 자동화재탐지설비의 감지기 회로는 대부분 송배선식 방식을 채택하고 있습니다. 송배선식이란 수신기에서 출발한 선로가 1번 감지기 베이스를 거쳐 2번, 3번 감지기로 계속 이어지고, 최종 말단에 종단저항(일반적으로 10kΩ)을 설치하여 회로의 도통 상태를 감시하는 구조입니다.

감지기 하나를 떼어내더라도 다음 감지기로 전원이 계속 공급되도록 하여, 선로 단선 여부를 수신기에서 항상 감시할 수 있도록 설계된 안전 기법입니다.

현장에서 멀티테스터기를 사용하여 감지기 베이스 양단 전압을 측정할 때, 정상 감시 상태에서는 DC 20V ~ 22V가 측정되어야 합니다. 만약 감지기가 동작하거나 누수 부식으로 내부에 단락(Short)이 발생하면 회로 전압은 3V 내외로 떨어지면서 수신기 상에 화재 신호가 점등됩니다.

송배선식(In-Out) 결선 시 유의사항과 누수로 인한 도통 시험 오류

누수 현장에서 이동 설치를 진행할 때 엔지니어가 가장 주의해야 할 부분은 회로선과 공통선의 입출력 인출 선로 구분입니다. 감지기 베이스 단자대에 입력 2가닥(수신기 측 전압), 출력 2가닥(다음 감지기 또는 종단저항 측)이 올바르게 연결(+는 +끼리, -는 -끼리)되어야 송배선식 감지 기능이 유지됩니다.

습기에 의해 단자대가 녹슬어 전선 연결 부위가 부실해지면 접촉 불량으로 인한 단선 장애 메시지가 수신기에 뜨게 됩니다. 반대로 물이 침투해 전선 간 미세 전류가 흐르는 경우, 수신기에서 종단저항 감시 전압을 화재 신호로 잘못 인식하는 오동작의 원인이 됩니다.

---

화재안전성능기준(NFPC 203)에 따른 이동 설치 법적 기준

감지기 위치를 이동할 때는 화재안전성능기준(NFPC 203) 제7조에 명시된 법적 설치 이격 거리를 반드시 준수해야 합니다. 부속 공간 및 천장 높이별 감지기 선정 기준과 공기 분출구·벽·기둥으로부터의 유효 감지 반경 규정을 정리해 드립니다.

설치 높이 및 공간별 감지기 종류 선정

감지기를 이동 설치할 때에는 단순히 물이 안 떨어지는 곳으로 옮겨 달아서는 안 됩니다. 화재안전성능기준(NFPC 203) 제7조에 명시된 기준을 준수하여 규정된 유효 범위 내에 감지기를 배치해야 합니다.

과거에는 단순히 4m 미만이나 4m~8m 미만 등 단편적인 높이 기준만으로 감지기 종류를 획일화하여 설명하곤 했습니다. 하지만 현행 화재안전성능기준(NFPC 203) 제7조 제1항에 따르면, 감지기 종류는 단순히 높이뿐만 아니라 부착높이와 특정소방대상물의 조건(구조, 면적, 환기 상태 등)에 따라 화재안전성능기준에서 정한 표를 기준으로 정확하게 적용합니다.

감지기 종별 보행거리 및 감지 범위 한계

이동 설치 시 가장 흔히 발생하는 시공 하자가 바로 유효 감지 반경 및 장애물과의 거리 미확보입니다. 광전식 스포트형 연기감지기를 기준으로 설치 위치를 결정할 때 고려해야 하는 법적 유효 범위는 다음과 같습니다.

1. 감지기는 천장 또는 반자의 실내에 면한 부분에 설치해야 합니다.

2. 환기구 등 공기 분출구로부터 1.5m 이상 떨어진 위치에 설치해야 합니다. (바람으로 인해 연기가 날아가 감지가 지연되는 것을 방지하기 위함)

3. 벽이나 기둥으로부터 0.6m 이상 떨어진 위치에 배치해야 합니다.

4. 광전식 스포트형 기준, 복도 및 통로는 보행거리 30m마다 1개 이상(3종은 20m), 계단 및 경사로는 수직거리 15m마다 1개 이상(3종은 10m)을 설치해야 합니다.

위치 이동 시 주변 공조 덕트나 에어컨 바람 구멍과 1.5m 이내로 가까워지면 법적 기준 위반으로 재지적을 받게 되므로 현장 거리 측정이 무엇보다 중요합니다.

---

현장 하자 방지를 위한 감지기 이동 설치 실무 팁

선로 연장 시 발생하는 타공 및 배관 마감 노하우부터 시공 완료 후 수신기 최종 점검까지, 현장 재지적 및 하자를 방지하기 위해 작업자가 철수 전 반드시 확인해야 할 최종 엔지니어링 체크리스트입니다.

열악한 현장 타공 및 선로 연장 노하우

공장이나 창고 현장에서 감지기 위치를 이동할 때 선로 길이가 부족한 경우가 다반사입니다.

선로를 연장할 때는 현장 여건에 맞춰 기존 감지기 설치 박스를 이동하거나 8각 아울렛 박스를 설치하고, 노출 구간에는 GW 후렉시블 또는 금속제 전선관을 사용하여 법적 설치 반경 내로 안전하게 이동 설치해야 합니다.

이동 조치 후 수신기 도통 및 작동 점검 체크리스트

이동 설치 시공이 완료된 후 현장에서 철수하기 전, 반드시 다음 3가지 항목에 대한 최종 엔지니어링 테스트를 거쳐야 합니다.

1. 회로 전압 측정: 소화전, 발신기함 또는 SVP 감지기 종단저항 단자대에서 DC 20V ~ 22V 전압이 정상 인가되는지 확인합니다.

2. 수신기 도통 시험: 화재수신기 감시반에서 해당 경계구역의 도통 상태를 체크합니다.

3. 실제 작동 시험: 열/연기 감지기 시험기를 활용하여 감지기 작동 시 수신반 해당 구역에 화재 신호가 정상 출력되는지 최종 확인합니다.

---
