외형이 낡은 아파트 세대의 보일러실 자동확산소화기 교체 작업이 있어서 직원들과 함께 방문한 적이 있습니다. 지은 지 수십 년은 족히 넘은 참 오래된 아파트였습니다. 세대에 들어서니 인상 좋으신 할머님께서 고생한다며 시원한 요구르트를 손에 쥐여주셨는데, 땀 흘리던 차에 어찌나 고맙고 정겹던지 아직도 기억에 선합니다.
보일러실이 따로 독립된 구조가 아니라 베란다 한 구석에 노출된 형태의 보일러였는데, 그 상단을 보니 먼지가 시꺼멓게 쌓여 형체를 알아보기 힘든 자동확산소화기가 매달려 있었습니다. 지시압력계의 바늘은 이미 바닥을 가리키며 제 기능을 상실한 지 오랜 상태였죠.
접이식 사다리를 펼치고 올라가 기존 소화기를 탈거하려고 살짝 돌리는 순간, 본체와 부착대가 통째로 쑥 떨어져 내려 가슴이 철렁했습니다. 확인해 보니 콘크리트 천장에 구멍을 뚫고 박아놓았던 플라스틱 칼블럭 구멍 주변이 건물의 노후화로 인해 완전히 부스러져 지지력을 잃고 있었던 것입니다. 만약 평상시에 이 무거운 쇠뭉치가 머리 위로 그냥 떨어졌다면 끔찍한 인명 사고로 이어질 뻔한 아찔한 상황이었습니다.
숨을 고른 뒤, 준비해 간 셋트앙카(Set Anchor)를 콘크리트 깊숙이 단단하게 박고 소화기를 직접 셋트앙카에 돌려 설치했습니다. 칼블럭과 비교할 수 없을 정도로 인장 강도가 강해 천장이 무너지지 않는 한 절대 떨어지지 않는 확실한 시공법입니다.
천장에 무거운 소방 제품을 매달 때는 언제나 과할 정도로 튼튼하게 고정해야 마땅합니다.
천장 위 UFO로 불리는 자동확산소화기 개념과 화재진압 본질
일반인들에게는 천장에 매달린 UFO 모양의 둥근 물체로 친숙한 자동확산소화기는 화재 발생 시 사람이 없어도 스스로 불을 끄는 똑똑한 ‘단독형 자동소화장치’입니다. 소방시설 설치 및 관리에 관한 법률상 소화기구의 한 종류로 분류되며, 별도의 전기 배선이나 수신기 연동 없이 오직 열만을 감지하여 독립적으로 작동하는 완벽한 자기 완결적 구조를 가집니다.
이 장비의 진정한 가치는 상시 감시와 즉각적인 공간 밀폐 소화에 있습니다. 사람이 잠든 새벽 시간이나 외출 중인 빈집에서 불이 났을 때, 화재 열기를 가장 먼저 마주하는 천장에서 약제를 폭발적으로 방출하여 아래쪽의 화원을 덮어버립니다. 초기 소화 단계에서 화재의 확산을 저지하는 방재 시스템의 최전방 보초병 역할을 수행한다고 이해하시면 됩니다.
자동확산소화기는 무동력, 무배선으로 구동되는 독립형 소화장치입니다. 관리자가 없는 사각지대에서 발생하는 초기 화재를 진압하는 데 대체 불가능한 효율성을 자랑합니다.
자동확산소화기 종류와 장소별 적정 용도가 다른 이유
현장 도면을 검토하거나 실무를 진행할 때 모든 자동확산소화기가 똑같다고 생각하면 큰 오산입니다. 화재안전기준에서는 방호 대상물의 화재 특성에 맞춰 명확히 구분된 3가지 기종을 교차 시공하도록 엄격히 규정하고 있습니다. 불이 나는 원인 물질에 따라 약제의 성분과 구동 특성이 완전히 달라지기 때문입니다.
일반화재용 자동확산소화기
A급 일반 화재와 B급 유류 화재에 적응성을 갖춘 가장 대중적인 형태의 장비입니다. 주로 제1인산암모늄 분말 약제가 충전되어 있으며, 보일러실이나 건조실, 세탁소 같이 가연물이 존재하고 열원 취급이 빈번한 장소에 기본적으로 셋팅됩니다.
주방화재용 자동확산소화기
B급 유류 화재와 K급 주방 화재를 동시에 진압할 수 있도록 설계된 특수 소화장치입니다. 음식점 주방이나 다중이용업소의 조리실 천장에 필수로 들어갑니다. 식용유 화재는 일반 분말 약제를 뿌리면 순간적으로 불길이 잡히는 듯하다가도 기름 자체의 온도가 발화점 이상으로 올라가 있어 금방 재발화합니다. 주방화재용은 기름 표면에 단단한 비누화 막을 형성해 산소를 끊고 온도를 급격히 떨어뜨리는 강화액 형태의 약제를 주로 사용하여 이 재발화를 원천 차단합니다.
전기설비용 자동확산소화기
C급 전기 화재에 특화된 소화 장비로, 전기가 흐르는 상태에서 약제를 분사해도 감전 위험이 없고 기계 장비에 2차 피해를 주지 않는 가스식(할로겐화합물 및 불활성기체) 약제나 특수 미세 분말을 사용합니다. 건축물의 변전실, 송전실, 제어반 내부, 또는 아파트 EPS/TPS실처럼 복잡한 배선과 전기 회로가 밀집한 상층부 천장에 격조 높게 시공됩니다.
자동확산소화기 구동 매커니즘과 열감지 퓨즈의 과학
전기 선 하나 연결되지 않은 철제 용기가 어떻게 화재를 스스로 알아채고 약제를 내뿜을 수 있을까요? 그 비밀은 소화기 하단 노즐 부위에 장착된 작은 유리 벌브(Glass Bulb) 또는 가융편(Fuse Link)에 숨어있습니다. 이 부품이 소화기의 눈이자 두뇌 역할을 수행합니다.
화재가 발생하여 하부에서 뜨거운 열기류가 상승하면 천장 면에 열이 축적되기 시작합니다. 주위 온도가 상온을 넘어 소화기의 법정 작동 온도인 72°C(보일러실 등 고온 장소는 93°C)에 도달하면, 열감지 소자가 물리적으로 파괴되거나 녹아내리게 됩니다. 이 순간 용기 내부를 강하게 압축하고 있던 질소 가스의 압력에 의해 밀봉 유지가 풀리며 노즐이 전면 개방됩니다.
노즐이 열림과 동시에 내부의 고압 가스가 분말이나 액체 약제를 밀어내며 사방으로 강하게 확산 분사합니다. 압축된 질소 가스가 뿜어져 나오면서 약제를 안개처럼 넓고 고르게 비산시키기 때문에 중심부 화원은 물론이고 주변 반경까지 완벽하게 질식 및 냉각 소화 영역으로 만들어버리는 정밀한 물리 법칙의 집약체입니다.
현행 소방법령 분석 및 자동확산소화기 의무 설치 대상 규정
대한민국 소방청 고시인 화재안전성능기준(NFPC 101) 및 화재안전기술기준(NFTC 101)에 따르면, 특정소방대상물의 용도와 구조에 따라 자동확산소화기를 의무적으로 설치해야 하는 구역이 명확히 법제화되어 있습니다. 이를 위반하거나 임의로 철거할 경우 상당한 금액의 과태료 처분을 받게 됩니다.
| 설치 대상 공간 | 적용 소화기 유형 | 법적 설치 기준 요약 | 면제 조항 및 특이사항 |
|---|---|---|---|
| 관리실·보일러실 | 일반화재용 자동확산 | 바닥면적 10㎡ 이하는 1개, 10㎡ 초과는 2개 설치 | 스프링클러 헤드가 설치된 경우 면제 가능 |
| 음식점·다중이용업소 주방 | 주방화재용 (K급 적응성) | 조리기구 상단 천장 중앙 부위에 유효하게 방사되도록 비치 | 주방용 자동소화장치가 연동 시 대체 인정 |
| 변전실·변압기기 설치 장소 | 전기설비용 (C급 적응성) | 해당 전기 설비가 설치된 상부 천장 면에 촘촘히 배치 | 가스계 고정식 소화설비 구역은 예외 적용 |
건축물의 세부 구조나 신축, 증축 등 본인 자산에 해당 법령이 어떻게 소급 적용되는지 정확한 문구와 시행령을 확인하고자 하신다면 정부 공식 법률 망인 국가법령정보센터 홈페이지에 접속하셔서 소화기구 및 자동소화장치의 화재안전성능기준 조항을 정밀하게 교차 검증해 보시는 프로세스가 가장 안전합니다.
인테리어 공사를 진행하면서 미관상 보기 싫다는 이유로 천장의 자동확산소화기를 임의로 탈거하거나 천장 마감재(석고보드) 안쪽으로 매립해 숨겨버리는 행위는 명백한 소방법 위반입니다. 소방 점검 시 무거운 행정처분과 벌금이 부과되므로 노출 시공 기준을 절대 고수해야 합니다.
추락 사고 방지와 완벽한 방재력을 위한 시공 및 관리 실무 기술
소방 기술자로서 현장에서 터득한 자동확산소화기의 가장 완벽한 시공 기법과 오작동을 줄이는 상시 관리 노하우를 몇 가지 짚어드리겠습니다. 이 디테일을 놓치면 앞선 에피소드처럼 소화기가 추락하거나 정작 불이 났을 때 먹통이 되는 하자가 발생합니다.
첫째로, 천장 마감재의 내력을 반드시 확인해야 합니다. 자동확산소화기는 약제와 철제 용기 무게 때문에 생각보다 상당히 무겁습니다. 일반 석유화학 공장이나 아파트 보일러실 천장이 얇은 석고보드나 텍스로 되어 있을 때, 거기에 대고 일반 피스나 플라스틱 칼블럭만 박아놓으면 시간이 지나면서 진동과 습기에 의해 천장 자재가 삭아 소화기가 통째로 떨어집니다.
콘크리트 슬라브 층까지 깊게 타공하여 철제 셋트앙카(Set Anchor)를 심거나, 천장 내부 경량 철골 구조(엠바)에 직결 피스로 단단히 고정하는 뼈대 고정 작업을 선행해야 영구적인 안전성이 확보됩니다.

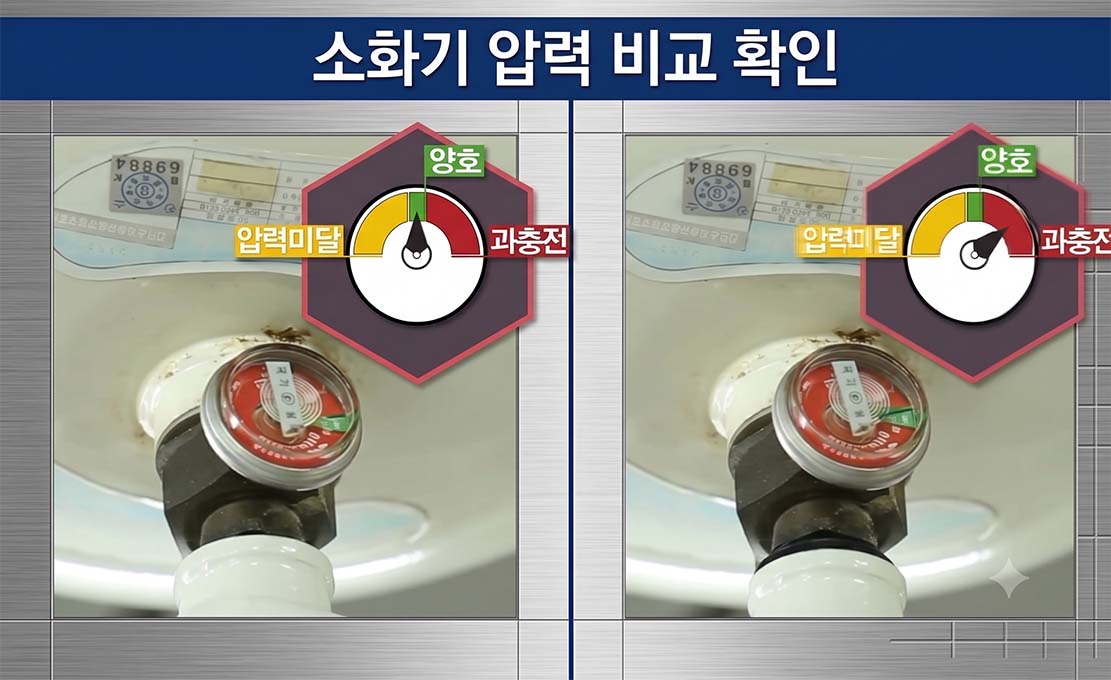

둘째로, 주기적인 압력 확인과 내용연수 준수입니다. 모든 축압식 소화장치와 마찬가지로 자동확산소화기 상단에도 소형 지시압력계가 붙어있습니다. 이 압력계의 바늘이 항상 녹색 지시 범위(0.7 ~ 0.98 MPa)의 정중앙을 가리키고 있는지 육안으로 분기별 점검을 해주셔야 합니다. 바늘이 왼쪽 황색이나 붉은색 영역으로 떨어져 있다면 내부 가스가 누출되어 화재 시 약제를 밀어내지 못하는 깡통 상태이므로 즉시 교체품을 수배해야 합니다.
- 천장 부착대가 흔들림 없이 셋트앙카나 경량 철골 뼈대에 견고하게 결착되었는가?
- 소화기 하단 열감지 유리 벌브 주변에 먼지나 기름때가 찌들어 감지 지연을 유발하지 않는가?
- 지시압력계의 지시 바늘이 정상 기동 압력인 녹색 구간 내에 명확히 안착해 있는가?
- 제조년월일을 확인했을 때 권장 소방 내용연수인 10년을 경과하지 않았는가?
기술자로서 현장을 다닐 때마다 느끼는 점은, 보이지 않는 천장 위의 작은 장비 하나가 한 가정과 일터의 전체 안전을 좌우한다는 사실입니다. “설마 불이 나겠어?”라는 안일한 생각으로 방치된 노후 소화기는 위급 상황에서 결코 당신을 지켜주지 못합니다. 오늘 전해드린 기종별 설치 기준과 견고한 앙카 시공 노하우를 현장에 철저히 대입하시어, 단 한 건의 하자도 없는 빈틈없는 방재 환경을 완성하시기를 진심으로 바랍니다.
