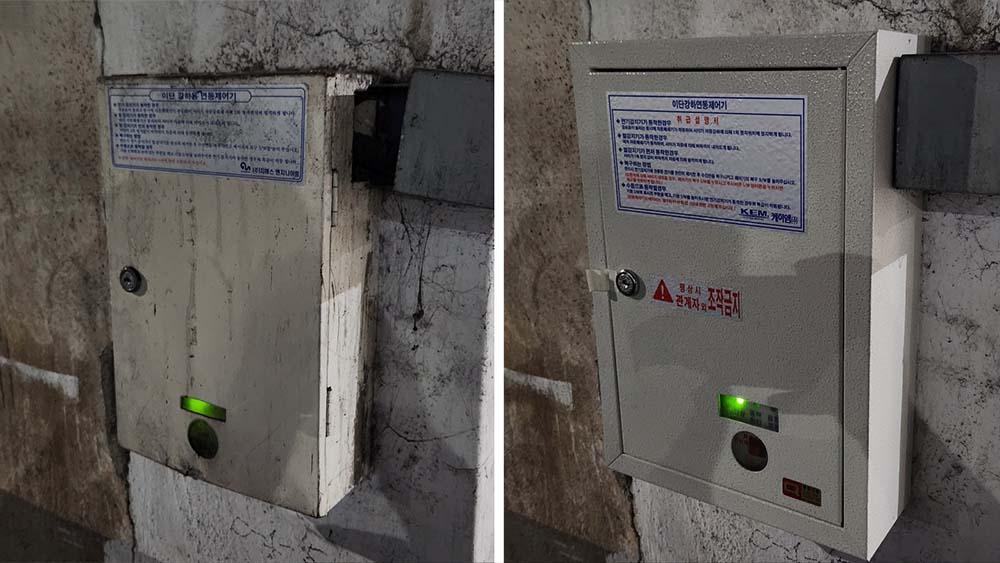

방화셔터 연동제어기 교체 결선법과 2단 강하 테스트

중앙 방재실 수신기와 통신 선로가 엮이지 않은 채 셔터 전·후면에 배치된 감지기 회로만으로 자체 구동하는 전형적인 단독형 설비였습니다. 기존에 설치된 구형 제어기라 하더라도 기본 구동 원리와 시퀀스는 신형 제품과 큰 틀에서 유사하여 본체 교체 자체는 까다롭지 않습니다.

다만 수동 조작선은 제조사마다 심선 색상 배열이 판이하므로, 철거 전 단자 배열을 철저히 대조해 두지 않으면 결선 단계에서 불필요한 재작업이 반복될 수밖에 없습니다.

노후 단독형 방화셔터 제어반의 열화 양상과 오작동 원인

창고 현장은 물류 입출고에 따른 온습도 변화와 지게차와 화물트럭의 이동으로 미세 분진이 상시 유입되는 가혹한 환경에 노출되어 있습니다.

수신반과 격리된 채 독립 작동하는 단독형 제어기는 내부 부품의 피로도가 누적되어도 사전 경보를 파악하기 어려워 방치되기 십상입니다.

릴레이 접점 소손 및 트랜스포머 전원부 전압 저하

제어반 도어를 열어 내부 PCB 기판과 전원 트랜스포머를 육안 점검해 보면 장기 발열로 인해 바니시 코팅이 누렇게 변색된 상태를 흔히 보게 됩니다.

교류(AC 220V)를 제어용 직류(DC 24V)로 내려주는 트랜스포머와 기판 전원부가 노후화되면 안정적인 전압 공급이 흔들리게 됩니다. 여기에 모터 폐쇄기를 기동하는 릴레이 접점이 장기간 스파크와 산화로 인해 접촉 불량을 일으키면, 감지기 신호가 정상 입력되어도 기동 출력을 내보내지 못해 셔터가 멈춰버리는 고장이 발생합니다.

단자대 부식으로 인한 접속 불량

습기와 분진에 장기간 노출된 제어반 내부는 단자대 볼트와 금속 결속 부위의 부식이 진행되어 전기적 접속 상태가 극도로 불안정해집니다.

단자대 조임 불량이나 표면 부식으로 접촉 저항이 증가하면 신호가 단속적으로 끊기거나 미세한 진동에도 오동작을 일으킬 수 있으므로, 제어기 교체 시 단자 접점 상태를 세밀하게 확인하고 견고하게 재체결하는 조치가 필요합니다.

방화셔터 연동제어기 회로 구성과 신·구형 호환 메커니즘

방화셔터 연동제어기는 감지기의 화재 신호를 접수하여 브레이크 릴리스 솔레노이드나 모터 기동 마그네트를 순차 제어하는 중간 사령탑입니다.

구형 제품에서 신형 제품으로 교체할 때 외형과 단자 배치는 다를 수 있지만, 본질적인 회로 구성은 다음 4가지 핵심 계통으로 구분됩니다.

상용 주전원 인입 라인: 현장 전원에 맞춘 상용 전원 결선 (기판 내 전압 전환 스위치 위치 필수 확인)
폐쇄기 결선 라인: 모터 구동 및 브레이크 제어를 위한 결선
화재 감지기 루프: 연기감지기(1차), 공통(COM), 열감지기(2차) 입력 라인
수동 조작함 라인: 벽면 푸시버튼함(상·정지·하·공통)과 연결되는 4가닥 조작선

수동 조작선 4가닥(공통·상·정지·하)의 선로 식별

작업자가 현장에서 가장 주의를 기울여야 하는 구간이 바로 벽면 푸시버튼 스위치함과 연결되는 4가닥의 제어선입니다.

일반적으로 공통(COM), 상승(UP), 정지(STOP), 하강(DOWN)으로 구성되는데, 구형 제품과 신형 제품 간에 제조사별 배선 색상이 통일되어 있지 않습니다. 구형 제어반 기판의 납땜부 패턴이나 실크 인쇄를 확인하지 않고 전선 색상만 믿고 임의로 결선하면, 하강 중 정지 버튼이 먹지 않고 계속 떨어지거나 버튼 조작 자체가 잠겨버리는 오동작이 일어납니다. 기존 배열된 전선 루트를 확인하고 같은 접점에 연결해야 합니다.

단독형 제어반과 방재실 수신기 연동 방식의 차이

단독형 현장은 외부 신호선 없이 셔터 자체의 감지기, 수동 스위치, 폐쇄기 라인만 함체 내부에서 자체 소화합니다.

반면 방재실 수신기와 연동되는 현장은 화재감지기(공통, 연기, 열), 확인 2가닥과 공통, 기동 2가닥과 공통 등 기본 9가닥 선로가 인터페이스를 이룹니다. 다만 현장 조건이나 설계 방식에 따라 수신기에서 확인 신호만 받는 곳도 있고, 감지기는 연기 없이 열감지기만 연계되는 곳도 있으므로 사전에 현장 계통을 정확히 파악해야 합니다.

현장 안전 절차 및 단계별 시공·교체 지침

제어반 교체 작업은 좁은 함체 내부에서 상용 전원과 신호선이 밀집된 상태로 이루어지므로 단락 및 감전 방호가 최우선 과제입니다.

신속한 교체보다 중요한 것은 단자대 인출선에 대한 정확한 추적과 체결 안정성 확보입니다.

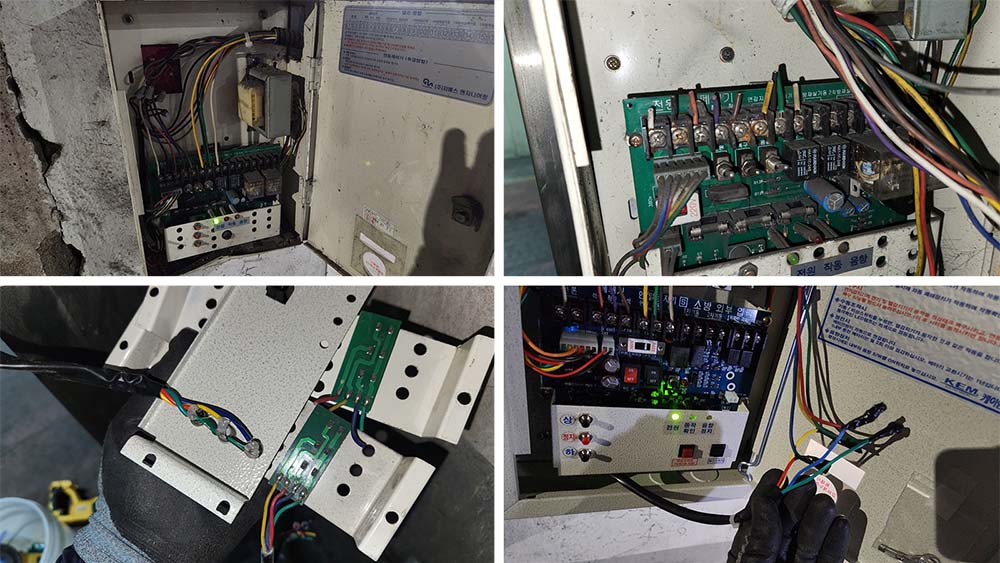

단자 절단 철거 및 신형 제어기 1:1 대조 결선

기술자 실무 팁: 구형 제어기를 철거할 때 단자대 나사를 일일이 풀어 전선을 뭉텅이로 빼내면 선로가 뒤엉켜 추적이 불가능해집니다. 단자대 인출 지점에서 10~30mm 내외의 적정 위치를 두고 전선을 과감히 잘라두는 편이 훨씬 안전합니다. 잘려 남은 전선의 피복 색상과 구형 기판의 단자 명칭을 지표로 삼아 신형 제어기 단자대와 1:1로 비교 결선하면 오결선 발생률을 낮출 수 있습니다.

전원 차단 및 절연: 분전반 셔터 차단기를 내리고, 인입되는 전원선은 분리 즉시 절연 테이프로 각각 감싸 외함 접촉 단락을 방지합니다.
구형 단자 절단 및 본체 탈거: 구형 기판 단자대 인출선 10~30mm 위치에서 배선을 절단하여 기존 결선 식별 상태를 유지한 뒤 노후 기판을 철거합니다.
신형 제어기 안착 및 전압 세팅: 신형 제어기를 견고히 취부하고, 기판 전원부의 전압 선택 스위치(220V/380V)가 현장 상용 전원에 맞게 설정되어 있는지 확인합니다.
폐쇄기 및 감지기 결선: 메모해 둔 구형 단자 인출선에 맞춰 폐쇄기 선로와 셔터 전·후면 감지기(연기, 공통, 열) 루프를 신형 단자대에 정확히 체결합니다.
수동 조작선(4선) 연결: 상·정지·하 푸시버튼 4선을 기존 배열된 전선 루트를 확인하고 같은 접점에 결선하고 절연 처리를 확실히 마감합니다.
전원 투입 및 배터리 연결: 주전원을 단자대에 물리고, 마지막으로 예비전원 배터리 잭을 기판에 연결하여 정상 전원등(녹색) 점등을 확인합니다.

감지기 2단 강하 및 수동 복구 실증 테스트

결선이 마무리되면 실제 화재 시나리오를 가정한 정밀 기동 시험을 반드시 통과해야 합니다.

1차 연기감지기 시험: 연기감지기에 시험용 스프레이를 분사합니다. 제어반 부저 경보와 함께 셔터가 1차 하강하다가 바닥면 위 지정된 1차 정지 높이(통상 바닥 위 1.8m~2.0m 내외 또는 상한 리미트 설정치) 지점에서 정확히 멈추는지 확인합니다.
2차 열감지기 시험: 열감지기에 열 시험기를 인가합니다. 1차 정지해 있던 셔터가 즉시 재기동하여 바닥 접점까지 빈틈없이 완전 폐쇄되는지 확인합니다.
복구 및 원점 복귀 시험: 제어반 전면의 복구 스위치를 눌러 화재 래칭을 해제한 후, 수동 조작 스위치의 ‘상(UP)’ 버튼을 눌러 셔터가 상한(상부) 리미트 스위치(Upper Limit Switch)까지 정상적으로 감겨 올라가 정지하는지 최종 점검합니다.

방화셔터 관련 화재안전기술기준(NFTC) 및 건축 관계 법령

방화셔터는 화재 시 화염과 유독가스의 수평 확산을 저지하는 건축 방화구획의 핵심 방호 수단입니다.

소방시설법에 따른 감지 연동 기준과 국토교통부 건축 피난 규정이 상호 연계되어 있으므로 법령상 강하 조건을 엄격히 준수해야 합니다.

2단 강하 구조의 법적 당위성

국토교통부 고시 방화문 및 자동방화셔터의 인정 및 관리기준에 따라 개구부 방화셔터는 피난 안전을 위해 2단 강하 구조를 갖추어야 합니다.

2단 하강 방식은 초기 연기 확산을 막는 동시에 재실자의 피난 통로를 확보하기 위해 필수적입니다. 연기감지기 작동 시 1차로 부분 강하 하여 연기 차단 턱을 형성하고, 이후 열감지기 작동 시 완전 폐쇄되어 방화구획을 완성하는 단계별 제어가 물리적으로 동작해야 적법 판정을 받습니다.

예비전원 감시 및 신호 유지 의무

소방청 소방시설 성능인증 기술기준에 의하면 연동제어기는 상용 전원이 차단된 정전 상태에서도 내장된 축전지를 통해 최소 30분 이상 감시 상태를 유지하고 셔터를 기동할 수 있어야 합니다.

배터리의 충전 전압 미달이나 단선 결함이 발생할 경우 즉각 제어반 전면의 점검등이나 부저로 이상을 표출해야 하므로, 제어기 교체 시 예비전원 축전지의 충전 전압 상태 점검이 반드시 병행되어야 합니다.

구분/대상	관할 기관	관련 법령/고시명/링크
건축물 방화구획 기준	국토교통부	건축물의 피난·방화구조 등의 기준에 관한 규칙
셔터 성능 및 인정기준	국토교통부	방화문 및 자동방화셔터의 인정 및 관리기준
자탐설비 감지기 기술기준	소방청	자동화재탐지설비 및 시각경보장치의 화재안전기술기준 (NFTC 203)
