방폭지역 소방시설물 법령 기준 및 유지관리 수칙

그렇다 보니 저도 현장에 자주 들어갈 수밖에 없고, 그곳에서 방폭 소방시설을 직접 설치하고 유지·보수하는 작업을 끊임없이 수행하고 있습니다. 현장에서 땀 흘리며 매번 느끼는 점은, 이 시설들이 단순한 부품이 아니라 근로자들의 목숨을 담보하는 거대한 방패라는 사실입니다.

한번은 방폭지역에서 방폭유도등과 방폭 수동조작함 교체 작업을 하던 중, 직원에게 전선관 컷팅을 주문했습니다. 그런데 아 글쎄, 그 직원이 현장에서 바로 그라인더를 가동하려 하더군요. 순간 정신이 아득해지며 아찔한 전율이 흘렀습니다. 제 작업 순서가 틀렸던 것입니다. 철저한 사전 안전교육 없이 작업을 지시한 저의 조급함이 자칫 대형 참사로 이어질 뻔한 안전불감증을 유발했습니다.

즉시 작업을 중단시키고 커피 한잔을 나누며 현장의 위험성을 차분히 교육한 후에야 무사히 공사를 마칠 수 있었습니다. 방폭지역에서의 그라인더 작업은 미세한 불꽃 하나로 주위의 모든 사람들의 생명을 한순간에 잃게 할 수 있는 극도로 위험한 행동입니다.

방폭지역과 방폭 소방시설물의 본질적 정의

방폭지역이란 대기 중에 인화성 가스나 증기, 또는 가연성 분진이 지속적으로 존재하거나 존재할 우려가 있어 작은 점화원에도 폭발이 일어날 수 있는 특수 공간을 뜻합니다.

이러한 장소에서는 상식적인 수준의 스파크나 기기 표면의 열기조차도 대형 연쇄 폭발을 촉진하는 치명적인 도화선으로 작용합니다. 정유공장, 석유화학 시설, 가스 저장소, 도장 작업장 등이 대표적인 방폭구역으로 분류되며 위험 빈도에 따라 0종, 1종, 2종 장소로 엄격히 구분되어 관리됩니다.

방폭 소방시설물은 이처럼 가혹하고 위험한 환경 속에서도 스스로가 화재의 점화원이 되지 않도록 특수 설계된 고성능 방재 장비입니다. 일반 소방 기기는 동작 시 내부 접점에서 미세한 전기 아크가 발생하지만, 방폭형 장비는 이를 완전히 내부에 가두거나 차단합니다. 인화성 기체가 가득 찬 악조건 속에서도 화재를 조기에 감지하고 경보를 울려 인명 대피를 완수하는 중차대한 임무를 수행합니다.

방폭 구역 분류 기준과 소방시설의 필수 요구 조건

소방 및 산업안전 기준에 따라 가스가 상시 존재하는 0종 장소부터 비상시에만 일시 누출될 수 있는 2종 장소까지 설치 가능한 장비의 등급이 철저히 제한됩니다. 방폭 소방설비는 수분 및 가스 침투를 막는 완벽한 밀봉 성능과 함께 외부 충격에 견디는 고강도 외함을 갖추어야 합니다.

또한 화재 발생이라는 최악의 기상·환경적 시나리오 속에서도 파손되지 않고 작동하여 2차 폭발로 이어지는 불상사를 방지해야 합니다. 따라서 일반 규격품에 비해 훨씬 까다로운 형식승인 및 KCs 안전인증 절차를 거치게 됩니다.

위험도별 방폭구역 구분 및 기술적 요구사항

구역 구분	가스 및 증기 체류 조건	적용 가능 방폭 소방설비 구조	현장 시공 실무 팁
0종 장소 (Zone 0)	폭발성 분위기가 지속적 또는 장기간 존재	본질안전 방폭구조(Ex ia) 한정 적용	배선 합선 시에도 최소 점화 에너지 이하 유지 필수
1종 장소 (Zone 1)	정상 작동 중 폭발성 분위기가 형성되기 쉬움	내압(Ex d), 본질안전(Ex ib), 몰드(Ex m) 등	외함 접합면(Flame path) 손상 및 도색 절대 금지
2종 장소 (Zone 2)	이상 상태에서만 짧은 시간 동안 유출 존재	안전증(Ex e), 비점화(Ex n) 및 상위 등급 전체	전선관 인입부 실링피팅 콤파운드 누락 유무 확인

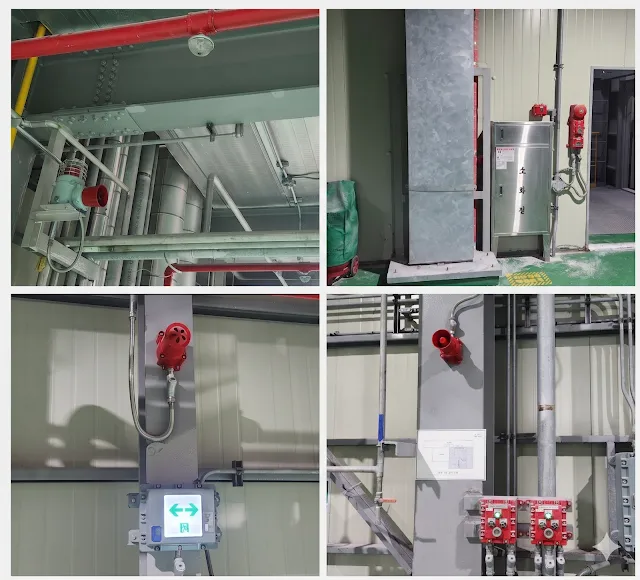

방폭지역에 설치되는 주요 소방시설물 종류

폭발 위험 구역에 투입되는 소방 기기들은 일반 건축물용 제품과 외관부터 현저히 다릅니다. 가스 폭발 압력을 견디기 위해 두꺼운 알루미늄 주물이나 불연성 특수 소재로 감싸여 있으며 강력한 방수·방진 성능을 기본적으로 탑재하고 있습니다.

방폭형 감지기 및 수동조작함의 메커니즘

방폭형 화재감지기는 층고가 높고 기류 변화가 심한 공장 환경을 고려하여 자외선/아두이노 기반 불꽃감지기나 정온식 감지선형 감지기 구조로 주로 제작됩니다. 내부 센서와 감지 회로에서 방출되는 열이나 스파크가 외부 가스와 접촉하지 않도록 완전 밀폐형 캡슐 구조를 갖춥니다.

작업자가 화재를 발견하고 누르는 방폭형 수동조작함(발신기)은 물리적 버튼을 누르는 순간 발생하는 스파크를 두꺼운 주물 외함 내부에 완전 격리합니다. 외함 내부에서 폭발이 일어나더라도 밖으로 불길이 새어 나오지 못하게 차단하는 고도의 기계적 구조를 취하고 있습니다.

시각경보기, 음향장치 및 방폭 유도등의 특수 설계

시끄러운 작업 소음 속에서도 명확히 화재를 알리는 방폭형 시각경보기 및 음향장치(사이렌)는 고전력 소모 시 발생하는 열을 방출하면서도 가스 유입을 막아야 합니다. 이를 위해 강화 방폭 유리와 철제 보호 그리드로 내구성을 극대화합니다.

비상시 대피로를 안내하는 방폭형 피난구유도등 및 통로유도등은 정전 시 발광하는 LED 광원과 내장 배터리가 외부 유독가스와 반응하지 않도록 내부에 불활성 기체를 충전하거나 본질안전 회로를 적용하여 제작됩니다.

방폭 구조별 작동 원리와 전선관 실링 배선 메커니즘

방폭 소방설비가 위험 환경을 극복하는 공학적 메커니즘은 크게 내압방폭, 본질안전방폭, 안전증방폭으로 나뉩니다. 이 구조적 차이를 명확히 이해해야 현장 설계와 시공 감리를 완벽히 수행할 수 있습니다.

내압방폭(Ex d) 및 본질안전방폭(Ex i)의 원리 비교

가장 보편적으로 쓰이는 내압방폭 구조(Ex d)는 기기 내부로 가스가 침투하여 폭발이 발생하더라도, 외함 자체가 그 강력한 폭발 압력에 견디도록 설계된 구조입니다. 특히 외함 뚜껑과 몸체가 만나는 접합면 틈새(Flame path)를 아주 미세하고 길게 가공하여, 내부의 고온 폭발 가스가 외부로 빠져나갈 때 열을 빼앗아 차갑게 식힘으로써 외부 가스의 점화를 차단하는 물리적 냉각 원리를 이용합니다.

반면 본질안전방폭 구조(Ex i)는 회로에 공급되는 전원 및 신호 에너지를 전기적으로 극단까지 제한하는 방식입니다. 정상 상태는 물론 배선 단선이나 합선이라는 최악의 고장 상황에서도 스파크 에너지가 해당 가스의 최소 점화 에너지(MIE)를 넘지 못하도록 제어하여 폭발 가능성을 뿌리 뽑습니다.

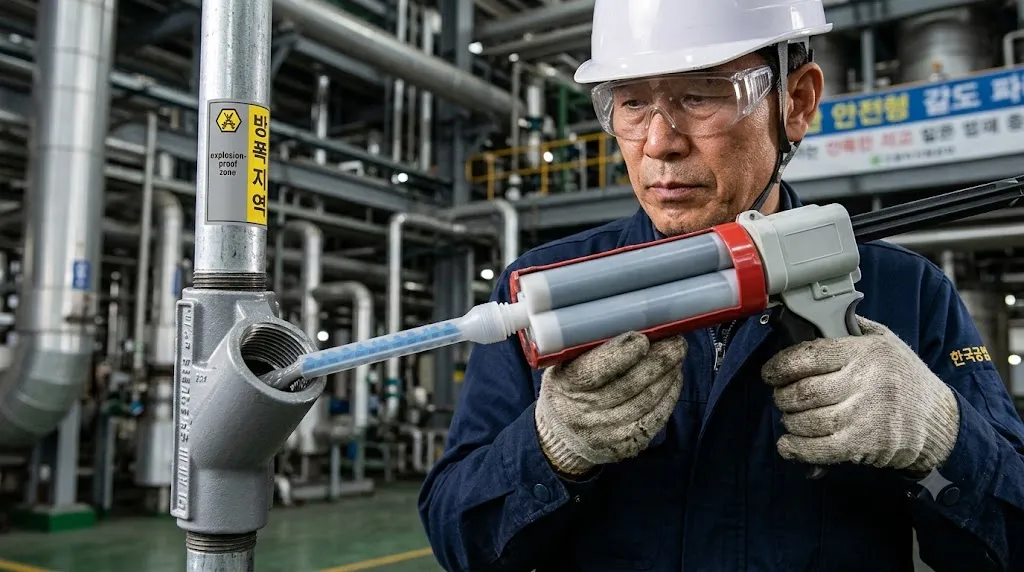

전선관 실링피팅(Sealing Fitting) 시공의 필수성

방폭 소방공사에서 가장 빈번하게 하자 지적이 나오는 부분은 전선관 연결부 배선 공사입니다. 방폭구역의 배선은 두꺼운 중량 금속관을 사용해야 하며, 방폭기기 접속부 45cm 이내에는 반드시 방폭형 실링피팅(Sealing Fitting)을 설치해야 합니다.

실링피팅 내부 패킹 후 특수 컴파운드 약제를 빈틈없이 채워 넣음으로써, 화재나 폭발 발생 시 고온의 가스나 불길이 전선관 내부 빈 공간을 타고 다른 청정 구역으로 전파되는 현상을 철저히 차단하는 댐 역할을 하게 만듭니다.

방폭 설비 관련 소방법령 및 산업안전 규정

방폭구역 내 소방시설물 배치는 소방청의 화재안전성능기준(NFPC)과 고용노동부의 산업안전보건법을 동시에 만족해야 하는 까다로운 법적 영역입니다. 법적 기준을 오인할 경우 준공 승인이 거부되거나 정밀 점검 시 거액의 과태료가 부과될 수 있습니다.

산업안전보건법 및 화재안전성능기준 교차 적용

산업안전보건법 제117조 및 산업안전보건기준에 관한 규칙 제311조에 의하면, 폭발위험장소에서 사용하는 모든 전기 기계·기구 및 소방장비는 고용노동부 장관이 지정한 KCs 방폭 안전인증을 획득한 제품이어야 합니다. 인증 마크가 없는 일반 소방기기를 무단 설치할 경우 사업주와 시공자 모두 형사 처벌 대상이 될 수 있습니다.

또한 화재안전성능기준(NFPC 201)에 따라 가연성 가스가 체류하는 장소에는 반드시 방폭형 감지기를 설치하도록 법적으로 규정되어 있습니다. 무늬만 방폭인 저가 미인증 제품을 설치했다가 감리 점검에서 적발되면 전면 재시공 조치와 함께 시정명령이 내려집니다.

방폭 소방시설 관련 법적 근거 및 실무 가이드

관련 법령 및 고시	방폭구역 내 핵심 규정 내용	현장 시공 및 감리 적용 기준
산업안전보건법 제117조	유해·위험 기계·기구의 방폭 안전인증(KCs) 의무화	KCs 방폭 명판 및 인증 번호 미부착 시 현장 반입 즉시 반출
화재안전성능기준(NFPC 201)	가연성 가스 체류 장소 내 방폭형 감지기 설치 규정	일반 감지기 무단 교체 설치 시 소방 완공검사 승인 불가
위험물안전관리법 시행령	지정수량 이상 위험물 취급소 내 전기 소화설비 방폭화	외함 제종 접지 공사 시공 및 정기 절연저항 측정 관리

방폭 기술 기준 및 최신 법령 조항의 세부 전문이 필요한 분들은 공식 법률 정보 포털인 국가법령정보센터 사이트에 접속하시어 법률 개정 사항을 꼼꼼하게 검증해 보시기 바랍니다.

일반 설비 대비 압도적으로 높은 가격 형성의 이유

방폭 소방시설 견적서를 처음 접한 건축주나 발주처 관계자들은 일반 소방 기기 대비 최소 5배에서 많게는 10배 이상 치솟은 단가에 깜짝 놀라곤 합니다. 그러나 이러한 가격 형성은 안전을 보장하기 위한 공학적 노력과 정밀 가공의 결합물입니다.

초정밀 기계 가공비 및 정밀 재료비 원가 분석

내압방폭 기기의 외함은 폭발 압력을 인장력으로 견뎌내야 하므로 고강도 알루미늄 합금이나 주철을 수 센티미터 두께로 두껍게 casting(주조)합니다. 특히 뚜껑과 용기 본체가 마주치는 접합면(Flame path)은 가스의 화염을 냉각시켜야 하므로 0.01mm 단위의 마이크로 정밀 기계 가공이 필수적입니다. 이 초정밀 공정이 제품 생산 단가를 대폭 상승시킵니다.

글로벌 및 국내 인증(KCs, IECEx) 테스트 단가

방폭 기기는 단순 제조로 끝나는 것이 아니라 국내 KCs 인증과 글로벌 시장 통용을 위한 IECEx, ATEX 등 엄격한 국제 인증 검사를 통과해야 합니다. 실제 폭발 챔버 내에 제품을 넣고 내부 가스를 인위적으로 터뜨려 외함의 균열이나 불꽃 누출 여부를 검증하는 실물 파괴 시험을 거치게 되며, 이 인증을 유지하고 갱신하는 데 매년 막대한 비용이 소요되어 제품 원가에 반영됩니다.

현장 하자와 사고를 예방하는 방폭 소방설비 유지관리 실무

아무리 고가의 방폭 소방 기기를 정확히 시공해 두었어도 사후 유지관리가 부실하면 방폭 성능이 파괴되어 현장 전체를 위협하는 시한폭탄으로 변질될 수 있습니다. 울산 석유화학 현장 실무 경험에서 추출한 핵심 정비 노하우를 공개합니다.

외함 볼트 체결 및 도색 금지 수칙

내압방폭 기기 외함의 커버 볼트는 폭발 압력을 분포시키는 핵심 고정 장치입니다. 현장에서 점검 편의를 이유로 볼트를 몇 개 빼놓거나 느슨하게 조여두면, 내부 폭발 발생 시 그 볼트 구멍 틈새로 초고온 화염이 외부로噴出(분출)되어 대형 화재를 유발합니다. 반드시 모든 볼트를 규정 토크로 단단히 체결해야 합니다.

또한 현장에서 기기 외관을 깨끗하게 보이게 하려고 페인트를 덧칠하는 경우가 많은데, 접합면(Flame path)에 페인트가 흘러들어가면 유격이 생겨 고온 가스를 냉각시키는 틈새 공학 메커니즘이 완전히 마비됩니다. 접합면에는 절대 도색을 하지 말고 방폭용 정밀 그리스를 도포하여 부식을 방지해야 합니다.

현장 소방안전관리자 필수 점검 리스트

KCs 인증 명판 확인: 모든 방폭 기기에 KCs 방폭 인증 명판이 훼손 없이 견고하게 부착되어 있는가?
볼트 완전 체결 상태: 내압방폭 기기 커버의 고정 볼트가 단 하나도 누락 없이 완벽히 조여져 있는가?
실링피팅 컴파운드 충진: 배선 인입부 실링피팅 내부 컴파운드가 빈틈없이 채워져 완전히 경화되었는가?
접합부 훼손 및 무단 도색 여부: 방폭 유도등 및 수동조작함 접합면에 부식이나 무단 페인트 칠이 되어있지 않은가?

본문 관련 법령 및 공식 출처표

본문에서 기술적·법적 근거로 인용한 주요 소방 및 산업안전 관계 법령과 공식 출처는 아래와 같습니다.

구분/대상	관할 기관	관련 법령/고시명/링크
방폭 전기기계·기구 안전인증	고용노동부 / 안전보건공단	산업안전보건법 제117조 및 동법 시행령
방폭형 감지기 설치 기준	소방청	자동화재탐지설비 및 시각경보장치의 화재안전성능기준(NFPC 201)
위험물 제조소 등 소화설비	소방청	위험물안전관리법 시행령 제15조 및 별표 5

방폭지역에서의 소방시설물 관리는 타협이 허용되지 않는 절대적인 안전의 영역입니다. 에피소드에서 언급했듯, 한순간의 방심이나 미숙함이 걷잡을 수 없는 대형 재앙을 부르는 곳이 바로 위험물 방폭구역입니다. 초기 투자 비용이 크더라도 완벽한 규격품 시공과 철저한 전선관 실링, 그리고 주기적인 외함 관리를 통해 근로자의 귀중한 생명과 사업장의 소중한 자산을 안전하게 수호하시기 바랍니다.
