프리액션밸브 오동작 원인과 구형 불꽃감지기 자동복구 분석

한여름 넓은 물품창고에서 마치 귀신에 홀린 듯 수신반 화재 표시는 없는데 프리액션밸브가 스스로 터져버려 엄청 고생한 일입니다.

불꽃감지기가 혼자 화재를 띄워 프리액션밸브를 가동시켜 놓고, 찰나의 순간이 지나자 스스로 복구해 증거를 인멸하는 어처구니없는 현상을 목격했기 때문입니다. 다행히 스프링클러가 폐쇄형 헤드라서 소화수가 방출되진 않았습니다.

현장에서 잔뼈가 굵었다고 자부하던 저의 경험과, “불꽃감지기는 동작 시 전원을 리셋해야 복구된다”는 고정관념이 얼마나 헛된 맹신이었는지 뼈아프게 통감하며, 이 바닥은 여전히 배울 것이 끝이 없다는 사실을 다시금 절감했습니다.

---

미스터리했던 프리액션밸브 오동작과 현장 원인 규명

아침 출근 시간대만 되면 넓은 물품창고 구역의 프리액션밸브가 불규칙하게 개방되어 배관 2차측으로 소화수가 가압되는 비화재보가 반복되었습니다. 수신반으로 뛰어가 확인해도 화재 감지 구역(A, B 선로) 표시등은 완전히 꺼져 있고, 오직 2차 압력을 감지한 압력스위치(PS)의 동작으로 밸브 작동 램프만 붉게 점등되어 사이렌을 울려대고 있었습니다.

2010년형 구형 P형 수신반이라 소프트웨어 프로그램 수정도 불가하고 기록(로그) 장치조차 없다 보니, 밸브 시트 분해 소제와 세팅을 거듭하고 급기야 멀쩡한 신품 밸브로 통째 교체했음에도 동일한 개방 사고가 재발했습니다.

이 기이한 현상의 실마리는 정기점검팀이 해당 구역 불꽃감지기의 동작 반응을 육안으로 관측하면서 풀리기 시작했습니다. 현장 여건상 고소작업대 사용 금액이 부담되어 부득이하게 10단 사다리를 펼치고 천장으로 올라가, 2013년식 일반 불꽃감지기 렌즈 전면 약 1m 거리에서 라이터 불꽃을 인가해 보았습니다.

현장 간이 라이터 시험(1~3m)과 즉답 반응

현장 실무에서 불꽃감지기의 간이 동작 여부를 확인할 때는 통상 1~3m 거리에서 라이터 불꽃을 인가하여 시험합니다. 실제로 천장 작업 위치에서 렌즈 전방 약 1m 거리로 라이터 불꽃을 켜자, 설정 지연 시간(약 3초) 직후 감지기 표시등이 붉게 점등되며 화재 경보와 사이렌이 즉각 발령되었습니다. 감지기 자체의 센싱 반응은 정상적으로 이루어지고 있었던 것입니다.

5초 만에 사라지는 완전범죄, 자동복구(Auto-Reset)

황당한 것은 라이터를 치운 직후의 거동이었습니다. 불꽃 요인이 감지 시야에서 사라지자 대략 5초 이내에 감지기 스스로 내부 접점을 떨어뜨리고 평상시 감시 상태로 원상 복구되었습니다.

결국 아침마다 공장 창고 문을 열고 진입하던 지게차 및 화물차 유리창에 반사된 햇빛을 화재로 읽어 밸브를 터뜨린 뒤, 차량이 통과하자마자 감지기 혼자 쓱 꺼져버린 것이 사건의 실체였습니다.

---

구형 불꽃감지기의 비축적 회로 및 SVP 보조 릴레이 결선 메커니즘

현장 기술자라면 누구나 “불꽃감지기가 한번 유효 화재를 감지하면 현장 불꽃감지기 전원반에서 DC 24V 전원을 완전히 리셋하기 전까지 자체 램프를 켜두고 접점을 유지한다”는 것을 절대적인 상식으로 여깁니다. 그러나 2013년식 일반 불꽃감지기 완제품에는 전혀 다른 설계 관점이 적용되어 있었습니다.

당시 센서 광학 기술의 한계로 인해 순간 반사광에 의한 잦은 비화재보 민원이 발생하자, 제조사에서 화재 요소가 사라지면 화재 신호 유지(자기유지) 기능이 배제된 단순 자동 복구(Non-latching) 회로를 탑재했던 것으로 판단됩니다.

문제는 이러한 구형 감지기의 특성이 현장의 ‘SVP 보조 릴레이 결선 구조’와 결합하면서 치명적인 오작동으로 귀결되었다는 점입니다.

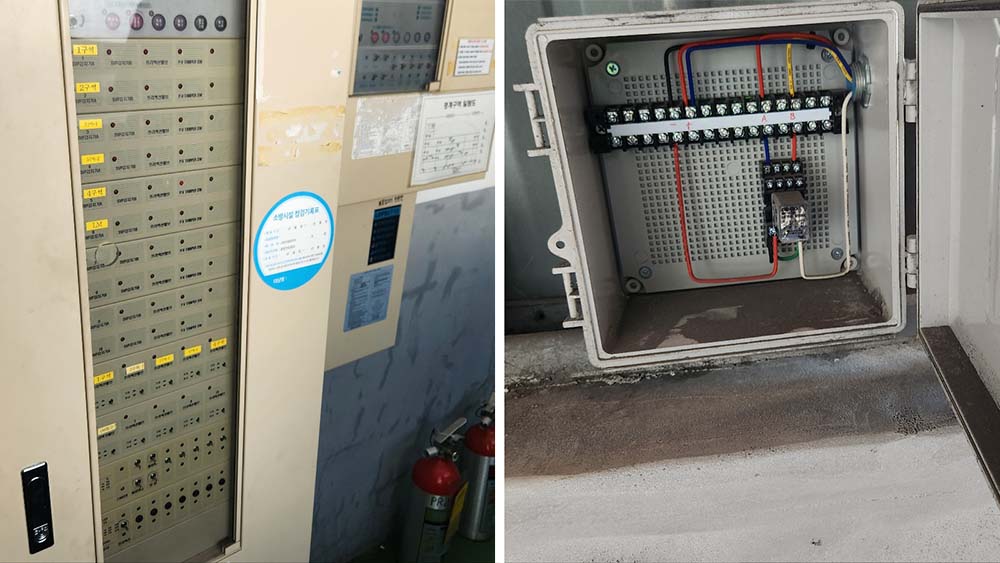

SVP(수동조작함) 옆 릴레이함이 설치된 현장 배선 구조

이번 현장은 수신기에서 출발한 감지기 A·B 회로를 각각 릴레이의 a접점에 물리고, 불꽃감지기 화재 출력을 릴레이 코일 전원(동작 입력)에 연결해 두었던 구조입니다. 화재 시 릴레이가 여자되면서 A·B 회로가 감지기 공통선과 동시에 단락(도통)되어 수신반에 동시 화재 신호를 쏘도록 결선되어 있었습니다.

전동볼밸브 기동과 감지기 증거 인멸 시퀀스

반사광에 의해 감지기가 3초 만에 동작하자마자 SVP 옆 릴레이 코일이 여자되었고, 분리되어 있던 SVP의 A단자와 B단자가 0.1초의 시차도 없이 한 번에 쇼트되면서 2010년형 P형 수신기는 전동볼밸브 기동 전원을 즉각 방출했습니다.

전동볼밸브 모터가 돌아가 밸브가 열리고 소화수가 쏟아지는 찰나에 감지기는 5초 만에 혼자 꺼져버렸습니다. 감지기가 꺼지니 SVP 옆 릴레이도 떨어지고, 결국 SVP와 수신반에는 A·B 화재 표시등이 모두 소등된 채 오직 물이 차올라 작동한 압력스위치(PS) 램프만 덩그러니 남아 ‘유령 밸브 개방’을 연출한 것입니다.

---

구형 감지기 vs 최신형 감지기 동작 특성 비교 분석

소방 엔지니어링 실무에서 감지기 동작 상태의 자기유지(Latching) 여부는 단순한 편의성 문제가 아니라 소화설비 연동의 신뢰성을 결정짓는 핵심 기준입니다. 구형 자동복구 모델과 최신형 모델의 기술적 차이를 명확히 인지하고 있어야 오진단을 피할 수 있습니다.

---

5~6m 고소 작업 안전 기준 및 단계별 교체 지침

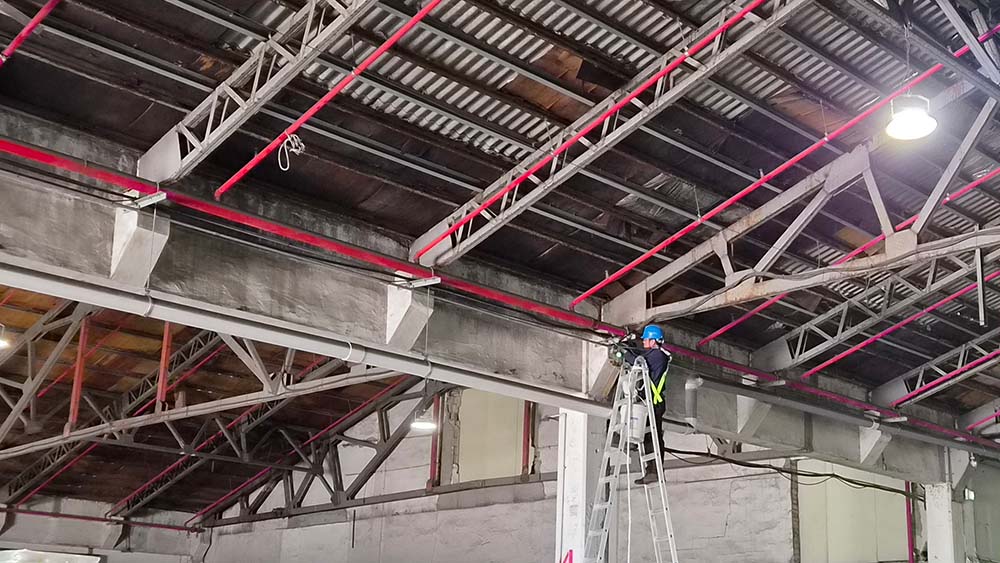

불꽃감지기는 넓은 시야각을 확보하기 위해 공장 천장이나 H빔 상단부 등 5m 이상의 고소에 설치되는 경우가 많습니다. 특별한 경우가 아니라면 바닥이 평탄한 장소에서는 고소작업대(렌탈)를 사용하는 것이 안전상 원칙이나, 몇 시간 소요되는 작업에 고소작업대 사용료의 부담으로 부득이하게 10단 사다리를 사용했습니다. 사다리 작업 시에는 철저한 2인 1조 작업 절차를 지켜야 안전합니다.

※ 주의: 산업안전보건 기준상 3.5m를 초과하는 고소 구간은 이동식 비계나 고소작업대(렌탈) 사용이 법적 원칙이며, A형 사다리 작업은 추락 위험으로 인해 엄격히 제한됩니다. 본 사례는 긴급 점검 시 부득이했던 조치였으며, 정규 공사 시에는 반드시 안전 기준에 맞는 고소작업 장비를 갖추어야 합니다.

사다리 상부에서는 중심을 잃기 쉬우므로 중량물인 감지기나 공구를 손에 쥔 채 이동해서는 안 되며, 자재 인양 로프와 상부 거치용 보조 용기를 적극 활용하는 것이 핵심입니다.

고소 작업 단계별 안전 시공 수칙

1. 하부 감시자 배치 및 전도 방지: 10단 사다리를 펼친 후 바닥 요철 및 기름기를 제거하고, 하부 보조 작업자가 두 손으로 사다리 하부 프레임을 단단히 지지합니다.
2. 그네식 안전대 착용 및 등반: 안전그네를 착용한 뒤, 로프(또는 튼튼한 리드선)를 허리 고리에 걸쳐 늘어뜨리고 양손으로 발판을 잡는 3점 지지 상태로 등반합니다.
3. 천장 철골 2중 안전고리 체결: 작업 위치에 도달하면 즉시 안전대의 2중 훅(Hook)을 사다리가 아닌 공장 천장 H빔이나 트러스 등 구조체에 각각 확실히 체결합니다.
4. 인양 용기(공구 버킷) 결속 및 자재 인양: 하부로 늘어뜨린 로프를 통해 신형 감지기와 결선 자재가 담긴 통을 끌어올린 뒤, 구조물이나 사다리 상부에 튼튼히 묶어 고정합니다.

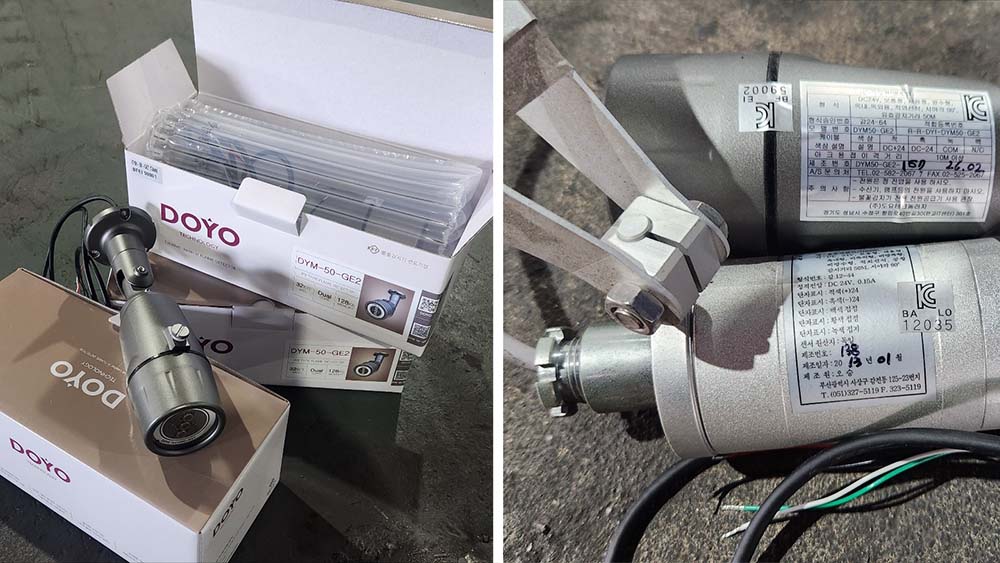

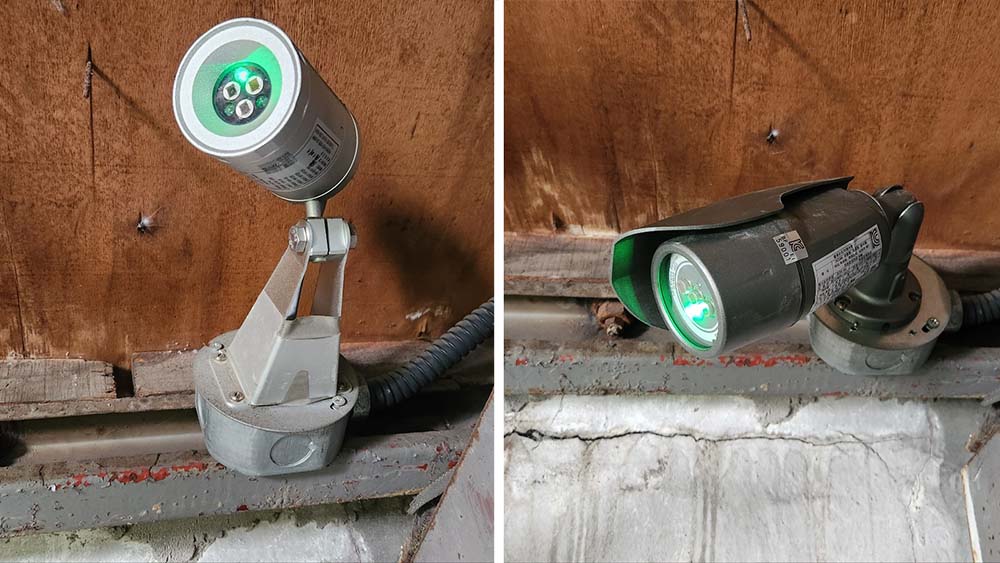

5. 기존 기기 철거 및 신형 취부: 5가닥 선로(전원 2선, 신호 2선, 접지 1선)를 분리하고, 철거한 구형 기기를 통에 넣은 뒤 신형 감지기를 거치·결선합니다.
6. 기구 하강 및 안전 복귀: 철거 자재와 공구를 로프로 천천히 지상으로 내려보낸 후, 안전고리를 해제하고 천천히 사다리를 내려옵니다.
7. 지상 동작 시험 및 자기유지 검증: 전원 투입 후 시험기를 인가하여 SVP 및 수신반 A·B 회로가 정상 수신되는지, 그리고 감지기가 혼자 꺼지지 않고 래칭 상태를 유지하는지 확인합니다.

---

관련 국가화재안전기술기준(NFTC) 해석과 단일회로 vs 릴레이 묶음의 차이

실무 현장에서 흔히 도면만 보고 일해 온 사람들은 “불꽃감지기 1개 회선으로 직접 터뜨리나, SVP 옆에서 릴레이 써서 A·B를 묶어 터뜨리나 동작하는 결과는 똑같은데 왜 꼬투리를 잡느냐”고 반문합니다.

겉보기 동작 결과는 같아 보일지 몰라도, 기술적 메커니즘과 신뢰성 측면에서는 명백한 차이와 위험 요소가 존재합니다.

스프링클러설비의 화재안전기술기준(NFTC 103) 제2.6.3.2조에 따라 불꽃감지기 등 오동작 우려가 없는 특수감지기는 교차회로 제외가 가능합니다. 하지만 법에서 인정하는 정식 단일 회로와 현장의 SVP 보조 릴레이함 연동 방식은 신뢰도에서 차이가 큽니다.

기술적 차이: 중간 제어 부품(릴레이) 추가로 인한 신뢰도 저하

정규 단일 회로(1회로) 방식은 감지기 접점이 수신기 선로를 직접 쇼트시켜 지체 없이 밸브를 기동하는 단순하고 신뢰성 높은 구조입니다. 반면 기존 수신기 교차회로의 한계로 인해 SVP 옆에 보조 릴레이를 두고 A·B를 묶는 방식은 [감지기 접점 동작 → 단독 전원반 전원으로 릴레이 코일 여자 → 릴레이 a접점 도통에 의한 A·B 단락]이라는 불필요한 중간 단계를 거칩니다.

공장 특유의 분진과 습기로 인해 보조 릴레이 코일이 단선되거나 소켓 접점이 산화되면, 감지기가 정상 감지하더라도 릴레이가 붙지 않아 실제 화재 시 전동볼밸브가 터지지 않는 치명적인 작동 불능 위험이 발생합니다.

법적 및 계통적 차이: 교차회로 본래 취지의 무력화

수신기는 2개 회선(A, B)이 독립적으로 감지되어야 오동작을 방지한다는 전제로 인가된 설비입니다. 두 회선 간 간섭을 피하고자 릴레이를 거쳐 A·B를 동시에 쳐주는 구조는, 결국 감지기 1대의 노이즈나 일시적 튐 현상 하나만으로도 밸브가 즉각 개방되어 엄청난 수손 피해를 초래하게 만듭니다. 현장 여건상 기존 릴레이 구조를 유지하더라도 이러한 신뢰성 저하 문제는 기술자로서 명확히 인지하고 있어야 합니다.

---

관련 소방 법령 및 기술 기준 출처

본 실무 분석과 관련된 주요 국가화재안전기준 및 관련 소방 규정은 다음과 같습니다. 실무 점검 및 현장 개선 검토 시 해당 기준을 필히 대조 확인하시기 바랍니다.

탁상공론식 이론만으로는 수십 년 된 현장의 복합적인 변수를 모두 짚어낼 수 없습니다. 자동복구라는 구형 기기의 뒤통수와 릴레이 결선이 얽힌 이번 사례처럼, 원인을 알 수 없는 밸브 오동작이 지속될 때는 반드시 현장 설비에 올라가 감지기의 실제 복구 메커니즘을 두 눈으로 확인해 보시길 권합니다.
