2020년 모 인터넷 통신설비실에서 하론 소화설비 공사를 진행할 당시 일입니다. 기존에 설치된 20여 개의 층별 배연창 가운데 절반 이상이 노후화로 작동하지 않아 배연창 교체 작업도 함께 진행했습니다.
배연창 제어 동작 테스트를 마친 후 건물 관리인분께서 고개를 갸우뚱하며 물으시더군요.
“예전에는 화재 신호 시 창문이 열리게 되어 있었는데, 왜 이번에는 닫히도록 해놓으셨습니까?”
법령 조항을 일일이 읊어드리기보다 핵심을 말씀드렸습니다.
“불이 났을 때 소화가스가 구역 안에 갇혀 있어야 불이 꺼지는데, 창문이 열리면 가스가 다 새어서 불이 안 꺼지겠죠?”
그제야 이해하시고 고개를 끄덕이시던 모습이 아직도 눈에 선합니다.
가스계 소화구역 배연창 관련 건축법과 소방기준의 적용
건축물 설비기준 제14조와 가스계 소화설비의 적용
현장 실무를 수행하다 보면 건축 법령과 소방 화재안전성능기준 간의 상충으로 인해 행정적, 기술적 혼선을 겪는 경우가 빈번하게 발생합니다. 건축물의 설비기준 등에 관한 규칙 제14조에 따르면, 일정 규모 이상의 건축물 거실에는 화재 발생 시 유독가스를 배출하기 위해 열림 작동이 가능한 배연설비를 의무적으로 설치하도록 규정하고 있습니다.
다만 해당 규정에는 할로겐화합물 및 불활성기체소화설비(하론, 이너젠, 할로카본 등)가 설치되는 특수 구역에 대한 예외 조항을 명확히 명시하지 않고 있다는 점입니다. 해당 규정만 단독으로 적용하면 화재 감지 시 배연창은 예외 없이 ‘개방’되어야 하는 구조적 모순이 생깁니다.
소방법과 건축법의 충돌: 개방과 폐쇄의 기술적 메커니즘
소방 관계 법령인 할로겐화합물 및 불활성기체소화설비의 화재안전성능기준(NFPC 107A 등)에서는 소화약제 방출 전 방출구역의 밀폐성(Tightness) 확보를 엄격하게 요구합니다. 방출된 가스계 소화약제가 개구부를 통해 외부로 유출될 경우, 방출 구역 내 설비 기준 농도를 유지하지 못해 심각한 소화 실패로 이어지기 때문입니다.
결과적으로 건축법은 연기 배출을 위해 ‘창문을 열라’고 명령하고, 소방법은 소화약제 가두기를 위해 ‘창문을 닫으라’고 명령하는 대립 구도가 형성됩니다. 엔지니어는 현장에서 이 두 기준의 적용 목적을 충분히 이해하고, 약제 방출 전에 방출구역의 개구부를 폐쇄하도록 제어 회로를 구성해야만 소화약제의 성능 저하 가능성을 줄일 수 있습니다.
가스계 소화구역 배연창 자동폐쇄장치 및 반전 제어 기법
R형 및 P형 수신기를 활용한 층별 단독 제어 구조
배연창 제어 방식은 건축물 전체의 소방 수신반 스펙 및 가스계 소화구역의 독립성에 따라 결정됩니다.

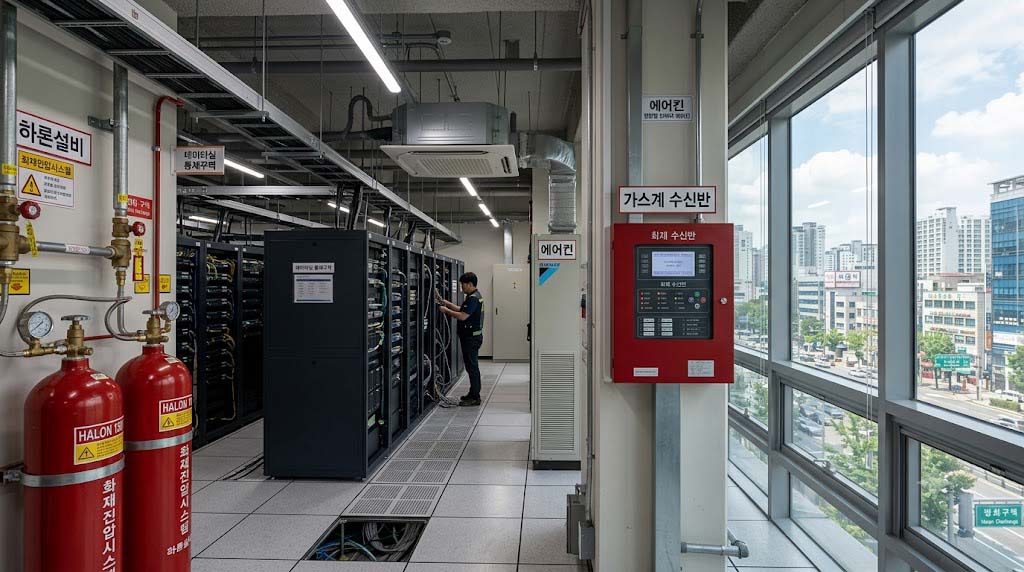

일반 층의 배연창은 메인 화재 수신기(P형 또는 R형)에서 화재 감지 시 일괄 또는 층별 개방 신호를 송출하는 구조로 설계됩니다. 반면, 가스계 소화구역이 포함된 층이나 단독 통신실 공간은 해당 구역 전용 제어반(가스계 수신반)을 단독 설치하여 배연창을 폐쇄 제어하거나, 메인 수신기에서 출력을 분리하여 해당 구역만 반전 신호(폐쇄 신호)를 주도록 독립 회로를 구성해야 합니다.
이때 시스템을 잘못 구성하면 예상하지 못한 오동작이 발생할 수 있습니다. 메인 수신기에서 ‘전체 닫힘’을 수동 조작으로 입력했을 때, 신호가 반전된 가스계 구역만 거꾸로 ‘열림’으로 작동하는 역기동(제어 신호 역전 오류)이 발생할 수 있기 때문입니다.
따라서 특별한 경우가 아니라면 가스계 소화구역이 있는 해당 층(구역)에는 전용 가스계 수신반을 단독 설치하여 연동을 완전히 독립시키는 것이 보다 안정적인 방법으로 평가됩니다.
| 구분 | 일반 거실 구역 (건축법 적용) | 가스계 소화 구역 (소방법 적용) |
|---|---|---|
| 제어 목적 | 화재 시 유독가스 및 연기 배출 | 소화약제 누출 방지 및 약제 농도 유지 |
| 동작 방식 | 화재 신호 수신 시 자동 개방 (Open) | 화재/약제방출 신호 수신 시 자동 폐쇄 (Close) |
| 제어 신호 | 메인 수신기 배연 출력 | 가스 제어반 릴레이/역신호 모듈 (Reverse Control) |
역신호 내장 기판을 통한 시스템 간결화
과거에는 수신기에서 출력되는 개방 신호(+24V)를 릴레이 접점을 거쳐 반전시키는 외부 회로 구성이 필수적이었습니다. 하지만 최근 출시되는 디지털 배연창 모터 및 제어 기판은 ‘역신호 입력 단자’ 또는 ‘가스계 연동 선택 스위치’가 기본 내장되어 출력되어 나옵니다.
기판 자체에서 신호 입력 시 모터의 회전 방향을 역전시키는 기능을 제공하므로, 복잡한 외부 릴레이 전원반을 추가하지 않고도 깔끔한 결선 처리가 가능해졌습니다. 이는 현장 오배선 가능성을 줄이고 결선을 단순화하는 데 도움이 됩니다
데이터실(통신실)의 특수성 : 불필요해 보이는 배연창을 연동해야 하는 이유
상시 밀폐 공간임에도 배연창 설치가 강제되는 구조적 딜레마
데이터실이나 통신설비실은 서버·통신장비에서 발생하는 발열량이 상당하여, 실내 온도와 습도 관리가 운영의 핵심입니다. 이 때문에 평상시에도 창문을 개방할 일이 없고, 사실상 상시 밀폐 상태로 운영되는 것이 원칙입니다. 배연창을 열어 환기를 시킨다는 개념 자체가 해당 공간의 운영 방식과 맞지 않는 것입니다.
하지만 건축물의 설비기준 등에 관한 규칙 제14조는 용도나 운영 방식과 무관하게 일정 규모 이상의 거실에 배연설비 설치를 의무화하고 있습니다. 따라서 데이터실 역시 예외 없이 배연창을 설치해야 하고, 화재안전기준상 가스계 소화구역인 이상 자동폐쇄장치까지 연동해야 하는 이중 부담이 발생합니다.
실무자 입장에서는 “평소 열 일도 없는 창문”에 개방 기능과 폐쇄 연동 기능을 모두 갖춰야 하는 셈이지만, 법적 설치 의무 자체를 생략할 수는 없어 그대로 시공하게 됩니다.
화재 감지 시 공조·환기 설비 정지 연동
데이터실은 서버랙의 발열을 식히기 위해 24시간 항온항습기(에어컨)와 환기팬을 가동하는 것이 일반적입니다. 그런데 화재가 감지되어 가스계 소화약제가 방출되는 상황에서 공조·환기 설비가 계속 작동한다면, 방출된 약제가 덕트를 통해 실외로 빠져나가거나 구역 밖으로 확산되어 설계 농도를 유지하지 못하는 문제가 생깁니다.
이런 이유로 데이터실의 항온항습기와 환기팬은 화재 수신반의 화재 신호(또는 가스계 수신반의 방출 신호)와 연동하여, 화재 감지와 동시에 자동으로 정지하도록 제어 회로를 구성합니다. 배연창의 자동폐쇄장치와 마찬가지로, 공조·환기 설비의 정지 역시 소화약제의 밀폐 농도를 지키기 위한 개구부·기류 관리의 연장선에 있는 조치입니다.
현장 실무 하자를 줄이는 결선 및 시공 지침
배연창 개구부 밀폐성 확보 기준

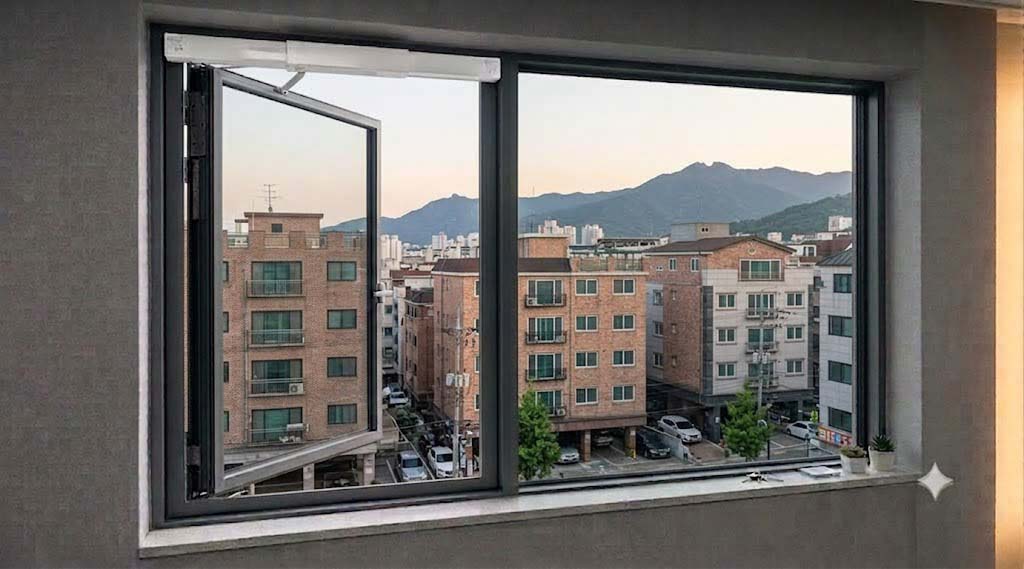

배연창 모터가 작동하여 창틀에 완전히 밀착되더라도, 창문 패킹재의 노후화나 창틀 비틀림으로 인해 미세한 틈새가 발생하는 경우가 많습니다. 할로겐화합물 및 불활성기체소화설비의 설계 시 약제량은 구역 전체의 개구부 누설 면적(Equivalent Leakage Area)을 기준으로 산정됩니다.
따라서 배연창 자동폐쇄장치 교체 시에는 단순 모터 작동 여부만 체크할 것이 아니라, 창문이 닫혔을 때 기밀용 가스켓이 고르게 압착되는지 철저히 검수해야 합니다. 닫힘 한계스위치 설정이 부적절하면 모터가 과열되거나 반대로 창문이 미세하게 열린 상태로 정지하는 결함이 발생합니다.
P형 및 R형 수신기 연동 시 유의사항
가스계 소화구역 내 감지기 A, B 회로가 동시에 교차 작동(Cross Zone)하여 방출 지연 타이머가 카운트다운을 시작하는 순간, 배연창 폐쇄 신호는 즉시 송출되어야 합니다. 약제가 실제 방출되기 전에 창문이 완벽하게 닫히도록 타이밍을 정밀하게 맞추는 것이 실무상의 핵심입니다.
가스계 소화구역에서는 배연창 폐쇄 확인 신호(Limit Switch)를 가스계 수신반의 개구부 폐쇄 확인 입력과 연동하여, 배연창이 완전히 닫힌 후 약제가 방출되도록 인터락을 구성합니다.
소방 법령 및 관련 기술 기준 요약
가스계 소화구역의 배연창 제어 시 참조해야 하는 주요 법적 근거 및 기술 기준입니다. 현장 감리 감독 및 소방관서 점검 시 지적사항을 예방하기 위해 반드시 해당 기준의 조항을 숙지해 두어야 합니다.
- 소방시설 설치 및 관리에 관한 법률 시행령: 특정소방대상물의 방재 성능 및 소화설비 적정성 기준
- 할로겐화합물 및 불활성기체 소화설비의 화재안전성능기준(NFPC 107A): 소화약제 방출 구역의 개구부 자동폐쇄장치 설치 의무 및 약제 농도 유지 기준 규정
- 건축물의 설비기준 등에 관한 규칙 제14조: 배연설비의 구조 및 연동 기준 (가스계 구역 적용 시 소방법 우선 해석 필요)
본문 관련 공식 출처 및 관련 법령
| 구분/대상 | 관할 기관 | 관련 법령/고시명/링크 |
|---|---|---|
| 소화설비 기술기준 | 소방청 | 할로겐화합물 및 불활성기체 소화설비의 화재안전성능기준(NFPC 107A) |
| 건축배연 설비기준 | 국토교통부 | 건축물의 설비기준 등에 관한 규칙 제14조(배연설비) |
| 소방시설 규제검토 | 법제처 국가법령정보센터 | 소방시설 설치 및 관리에 관한 법률 시행령 |
건축법과 소방법이 충돌하는 지점일수록 법리적 유권해석과 기술적 근거를 바탕으로 현장을 제어해야 오작동이나 미작동으로 인한 책임 문제를 예방할 수 있습니다. 가스계 소화구역 내 배연창은 단순한 환기창이 아니라 소화약제의 설계 농도를 유지하는 데 중요한 개구부 관리 요소라는 점을 명심하고 시공 및 점검에 임해야 합니다.
화재 또는 비화재보 연동으로 가스 배출 시 주의사항
가스계 소화약제가 방출된 구역은 산소 농도 저하 및 약제 열분해 가스로 인해 인명 피해(질식 등)가 발생할 수 있으므로, 소화 후 관계인이 직접 진입하여 배연창을 조작해서는 절대 안 됩니다. 소화 완료 후 잔여 가스 배출 작업은 출동한 119 소방대원이 공기호흡기 등 보호장구를 착용한 후 전담하여 처리하게 됩니다.
