건물이나 공장이 노후화되어 소방 점검 시 유도등 추가 설치 지적을 받는 사례가 빈번하게 발생합니다.
“유도등 설치 비용이 많이 드니까 임시 방편으로 축광유도표지판으로 설치 부탁드립니다.”
현장에서 이러한 문의를 받으면, 공사업체로서는 먼저 법적 문제점과 한계를 명확히 설명해 드린 후 시공을 진행합니다. 그러나 임시 조치만으로는 근본적인 문제가 해결되지 않으므로, 관련 법령과 실무적 사실관계를 구체적으로 알아볼 필요가 있습니다.
적절한 법적 기준을 충족하지 않은 조치는 향후 시정명령 및 과태료 부과, 그리고 재시공 비용 부담이라는 부메랑이 되어 돌아올 수 있습니다.
화재 안전을 위한 제도적 기준과 현장의 실무적 현실, 그리고 엔지니어 시각에서의 대안을 기술적 사실에 기반하여 살펴보겠습니다.
축광유도표지 개요 및 소방시설로서의 필수 역할
화재나 갑작스러운 정전으로 건축물 내부 전체가 어두워졌을 때, 대피자가 피난 경로를 찾기 위해 의지하는 시각 보조 장치가 유도표지입니다. 전기를 직접 공급받아 상시 점등되는 전기식 유도등과 달리, 축광유도표지는 전원이 끊겨도 작동 가능한 무전원 피난보조 시설입니다.
축광유도표지의 정의 및 자발광 메커니즘
축광유도표지란 태양광이나 전등 조명 등 외부 빛 에너지를 흡수·저장해 두었다가, 주변이 어두워지면 저장했던 빛을 방출하며 발광하는 표지판을 말합니다.
내부에 함유된 스트론튬 알루미네이트계 등의 인광 물질이 평시 조명 상태에서 에너지를 머금고 있다가, 정전 상황에서 별도의 예비배터리나 외부 배선 없이 피난 방향을 시각적으로 안내합니다.
전원 공급이 완전히 차단되는 상황에서도 구조적 고장 가능성이 적다는 장점이 있으나, 사전에 충분한 빛을 흡수하는 ‘축광 과정’이 전제되어야만 제 기능을 발휘할 수 있다는 기술적 조건이 존재합니다.
축광유도표지의 종류 및 설치 대상 공간
모든 건축물에서 전기식 유도등을 축광유도표지로 임의 대체할 수 있는 것은 아닙니다. 소방관계법령은 표지판의 종류와 설치가 허용되는 공간을 엄격히 구분하고 있습니다.
설치 형태 및 용도별 구체적 분류
현장에 부착되는 축광유도표지는 표시되는 정보와 부착 위치에 따라 크게 세 가지로 구분됩니다.

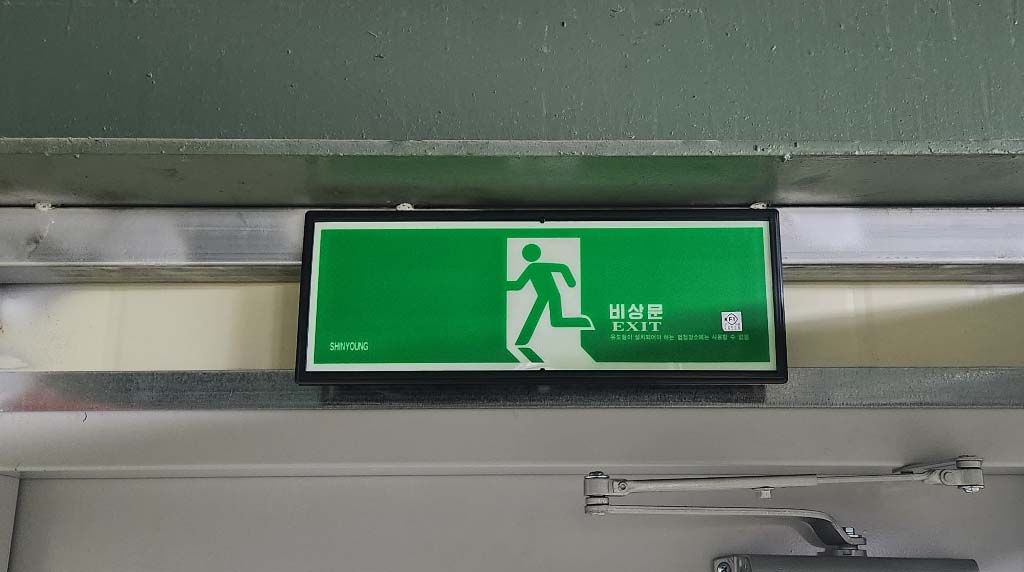

- 피난구 축광유도표지: 출입구 상단이나 비상구 문틀에 부착하여 직접적인 탈출구 위치를 표시합니다.
- 복도 통로용 축광유도표지: 구부러진 복도 모퉁이나 복도 벽면에 설치되어 진행 방향을 화살표로 가리킵니다.
- 계단 통로용 축광유도표지: 피난계단 내부 및 계단참 벽면에 설치되어 상·하층 이동 동선을 안내합니다.
구체적 설치 대상 공간 및 법적 한계
화재안전기술기준(NFTC 303)에 따르면 축광유도표지는 일정한 법적 요건을 완벽히 충족하는 일부 공간이나 보행거리가 짧은 소규모 구역, 또는 주간에 햇빛이나 상시 조명이 충분히 확보되는 장소에 한하여 제한적으로 적용이 가능합니다.
지하층, 무창층, 다중이용업소, 대형 인원 수용 시설 등은 화재 발생 시 연기가 급격히 차올라 축광표지의 잔광만으로는 시인성을 확보하기 어렵습니다. 따라서 이러한 공간은 법적으로 반드시 상시 전원 공급형 LED 유도등을 설치해야 합니다.
축광유도표지의 작동 원리와 기술적 구조 사양
시중에 유통되는 표지판이 소방 점검을 통과하려면 단순 야광 스티커가 아닌, 국가 검정 기술기준에 따라 제조되어 형식승인 또는 성능인증을 받은 제품이어야 합니다.
축광 인광물질의 물리적 동작 원리
정식 소방 검정을 통과한 축광표지는 스트론튬 알루미네이트계(Strontium Aluminate) 자발광 화합물을 주로 사용합니다. 과거의 징크 설파이드계(Zinc Sulfide)에 비해 잔광 시간이 길고 초기 휘도가 뛰어납니다.
관련 기술기준에 따르면, 평상시 200lx(럭스) 광원 하에서 20분간 자극 후 정전 시 대피자가 식별할 수 있는 규정 잔광 성능을 지속적으로 유지해야 형식승인을 받게 됩니다.
관련 소방 법령(NFTC 303)과 대체 가능 범위
소방관서 점검 시 자주 적발되는 항목 중 하나가 바로 “전기식 유도등 설치 구역에 임의로 축광유도표지를 교체 시공한 행위”입니다. 정확한 법률적 근거 없이 표지판만 달아두는 것은 관계 법령 위반에 해당할 수 있습니다.
유도등의 축광표지 대체 설치 기준
화재안전기술기준(NFTC 303)에서는 유도등 설치 대상물 중 특정 예외 요건을 충족하는 장소에 한하여 축광유도표지로의 대체를 용인하고 있습니다.
즉, 공사비 절감을 위해 임의로 대체할 수 있는 것이 아니라, 법에서 지정한 설치 요건과 조도 조건이 완벽히 갖춰진 구역에서만 제한적으로 인정됩니다.
| 구분 | 전기식 유도등 필수 설치 구역 | 축광유도표지 대체 검토 구역 |
|---|---|---|
| 대상 건축물 요건 | 지하층, 무창층, 다중이용업소, 대형 복합건물 등 | 보행거리가 짧고 피난이 용이한 소규모 특정 구역 |
| 조명 및 충전 조건 | 상시 조명이 없거나 야간에 완전 소등되는 구역 | 주간 채광이 풍부하거나 상시 조명이 충분히 제공되는 장소 |
| 인증 규격 | 소방용품 형식승인 LED 유도등 | 기술기준에 따른 형식승인/성능인증 축광표지 |
기준에 미달하는 장소에 축광표지를 설치한 경우, 관할 소방서로부터 시정명령을 받게 됩니다. 이를 이행하지 않을 경우 소방 관계 법령에 따라 과태료 등 행정처분이 부과될 수 있으므로 실무자는 사전 검토를 철저히 해야 합니다.
시공 진행 시에는 해당 구역의 평상시 조도가 축광에 충분한 수준인지 조도계로 확인하고 기록을 관리하는 것이 소방 점검 시 마찰을 예방하는 핵심 팁입니다.
화재안전기술기준(NFTC 303)의 실무적 검토
현장 엔지니어의 시각에서 화재안전기술기준(NFTC 303)의 “외광·조명장치 또는 비상조명등에 의해 상시 조명이 제공되도록 설치할 것”이라는 조항을 살펴보면 실무적 차이점이 존재합니다.
축광표지는 평소 빛을 미리 흡수(충전)해 두어야 잔광을 발휘하는 원리입니다. 평소 불이 꺼져 있는 어두운 통로라면 축광이 되지 않은 상태이므로, 정전 발생 직후 조명이 비추더라도 즉각적인 예비 잔광을 확보하기까지 물리적인 시간이 필요하게 됩니다.
따라서 평시 조명이 확보되지 않는 구역이라면 단순 표지판 부착보다는 시인성과 신뢰성이 높은 LED 전기식 유도등을 시공하는 것이 안전 확보에 훨씬 유리합니다.
엔지니어 제안: ‘단독경보형 센서 내장 유도표지’ 개념 (개인 아이디어)
※ 아래 내용은 현장 경험을 바탕으로 필자가 기술적 대안으로 제안하는 아이디어이며, 현재 상용화되어 형식승인을 받은 기성 제품을 의미하는 것은 아닙니다.
[이미지는 AI로 생성되었습니다]
배선 공사비 부담은 줄이면서 정전 시 시인성을 확보하기 위해, 단독경보형 감지기의 저전력 기술과 고효율 발광 모듈을 결합한 하이브리드 형태의 개념을 제안해 봅니다.
- 초저전력 대기: 평시에는 최소 전력으로 열·연기 감지 상태만 유지합니다. (평시 축광용 조명 의존도 감소)
- 화재 감지 시 강제 발광: 화재 동작 시 내장된 저전력 배터리로 고휘도 발광 모듈을 즉시 작동시켜 시인성을 확보합니다.
- 모듈형 유지보수: 소모성 내부 부품 및 배터리 팩만 손쉽게 교체할 수 있도록 설계하여 경제성을 높입니다.
종류별 상세 설치 방법, 규격 및 현장 시공 실무 팁
법적 요건을 충족하는 구역이라 하더라도 설치 수치 기준을 위반하면 시정 조치 대상이 됩니다. 현장 시공 시 정확히 준수해야 하는 실무 가이드라인입니다.
설치 높이, 보행거리 및 부착 위치 기준
소방 화재안전기술기준(NFTC 303) 규정에 따른 축광유도표지의 시공 기준은 다음과 같습니다.
- 설치 높이: 복도 및 통로용 유도표지는 바닥으로부터 높이 1.0m 이하의 위치에 설치해야 합니다. (피난구 유도표지는 1.5m 이상). 화재 시 상부로 축적되는 연기층을 피해, 대피자가 자세를 낮추었을 때 가시권에 들어오도록 법으로 규정한 수치입니다.
- 설치 간격 및 보행거리: 복도 통로용 유도표지는 보행거리 15m 이내마다 설치해야 하며, 구부러진 모퉁이 구역은 보행거리와 관계없이 추가로 설치해야 합니다.
- 표지판 인증 규격: 제품 표면에 소방용품 형식승인 인쇄 또는 인증 스티커가 온전히 부착되어 있는지 확인해야 합니다.
현장 하자 방지 및 소방점검 대비 실무 노하우
시공 후 표지판 탈락이나 점검 지적을 예방하기 위한 현장 노하우 3가지입니다.
- 부착면 유분 및 먼지 제거(탈지 작업): 노후 상가나 공장의 콘크리트 및 타일 벽면은 먼지와 유분이 많습니다. 접착제나 실리콘 도포 전 부착면을 세척해야 하며, 장기적인 접착을 위해 피스(나사못) 고정이 가능한 부위는 나사 고정을 병행하는 것이 철거 전까지 탈락을 방지하는 확실한 방법입니다.
- 상시 조명 위치 체크: 표지판 직상부에 상시 조명이 없는 어두운 통로에 설치할 경우 정상적인 축광이 불가능하므로 위치 선정에 유의해야 합니다.
- 형식승인 제품 확인: 시중의 일반 야광 스티커는 소방용 검정품이 아닙니다. 반드시 정식 형식승인 또는 성능인증 번호를 확인 후 시공해야 합니다.
본문 관련 법령 및 공식 출처
본 포스팅에서 다룬 규정 및 기술 가이드라인은 현행 소방관계법령 및 소방청 고시에 근거하고 있습니다.
| 구분/대상 | 관할 기관 | 관련 법령 및 기술기준 |
|---|---|---|
| 소방시설 설치 법적 기준 | 소방청 / 법제처 | 소방시설 설치 및 관리에 관한 법률 |
| 유도등 및 유도표지 기술기준 | 국가소방기준센터 | 유도등 및 유도표지의 화재안전기술기준(NFTC 303) |
| 축광표지 성능시험 기술기준 | 한국소방산업기술원(KFI) | 축광유도표지의 성능인증 및 제품검사의 기술기준 |
소방 점검 지적 사항은 단순히 비용 감축을 위한 임시 조치로 접근하기보다, 법적 대체 기준과 대상 구역 조건을 사전에 면밀히 확인하는 것이 중요합니다. 규격에 맞는 정식 검정 자재를 활용하여 법적 수치 기준에 맞추어 안전하게 시공하시기를 권장합니다.
