새벽 6시, 고요한 공단에 사이렌 소리가 울려 퍼지고 소방차 수십 대가 긴급 출동하는 소동이 벌어집니다. 현장에 도착해보니 연기도, 불꽃도 없는 텅 빈 공장이었지만 소방 수신기에는 선명하게 “화재”라고 켜져 있었습니다. 울산과 근접한 경주 문산공단은 산으로 둘러싸인 지형 특성상 새벽마다 짙은 안개가 공장 내부까지 밀려들곤 합니다.
당시 90m 길이에 높이가 30m에 달하는 대형 공장이었는데, 설치된 광전식 분리형 감지기가 이 미세한 안개 입자를 화재 연기로 오인해 시스템을 작동시켰던 것입니다. 특별한 결함이 없었기에 현장 세팅만 다시 진행했으나 결국 환경적 요인을 극복하지 못하고 불꽃감지기로 전면 교체하며 건축주가 이중으로 비용을 지출했던 뼈아픈 경험이 있습니다.
도면 설계대로만 시공했다가 자연환경 때문에 수백만원의 재시공 비용을 날리는 현장은 지금도 곳곳에서 발생합니다. 소방시설 설치 및 관리에 관한 법률 제12조에 따르면 소방대상물의 환경적 특성을 고려하여 화재를 유효하게 감지할 수 있도록 기준에 따라 설치해야 합니다.
현장의 구조적인 특징과 기후 환경을 무시한 공사설계는 이처럼 극심한 오동작 스트레스와 예산 낭비에 직면하게 마련입니다. 수십 년간 소방공사 현장을 누비며 쌓아온 기술자의 시선으로, 가장 널리 쓰이는 기초 5대 화재감지기의 메커니즘과 설치 기준을 명쾌하게 풀어드리겠습니다.
화재감지기 개념과 소방시설로서의 핵심 역할
화재감지기는 건축물 내부에서 화재가 발생했을 때 초기 단계에서 발생하는 열, 연기, 또는 불꽃을 감지하는 장치입니다. 인간으로 치면 눈과 코의 역할을 담당하는 초기 방재의 핵심 기구라고 볼 수 있습니다. 감지기가 화재 신호를 포착하여 수신기로 보내야만 경종이 울리고 비상방송이 나가며, 스프링클러나 제연설비 같은 소화 설비들이 연동되어 작동하기 시작합니다.
초기 감지가 늦어지면 아무리 훌륭한 소화 설비가 갖춰져 있어도 무용지물이 됩니다. 반대로 오동작이 너무 잦으면 관리자가 수신기를 차단해 버리는 최악의 안전 불감증 상황을 초래합니다. 현장 특성에 맞는 정확한 기종 선정과 시공이 소방 시스템 전체의 신뢰도를 결정짓는 이유가 바로 여기에 있습니다.
화재감지기는 단순한 센서가 아니라 소방 연동 시스템을 깨우는 첫 번째 스위치입니다. 환경에 맞지 않는 감지기 선정은 소방설비 전체를 마비시키는 원인이 됩니다.
기초 5대 화재감지기 종류와 공간별 최적의 용도
실무에서 가장 기본적이면서도 빈번하게 사용되는 감지기는 크게 5가지로 압축할 수 있습니다. 각 감지기는 저마다 센싱하는 대상과 물리적 특성이 완전히 다르므로 적재적소에 배치하는 설계 안목이 필요합니다.
차동식 스포트형 감지기
주위 온도가 일정 시간 내에 급격하게 상승할 때 작동하는 감지기입니다. 일반적인 완만한 온도 상승에는 반응하지 않고, 화재로 인한 급격한 열 변화만을 포착합니다. 구조가 단순하고 가격이 저렴하여 일반 사무실, 아파트 거실, 학원 강의실 등 평상시 온도 변화가 일정하게 유지되는 실내 공간에 가장 널리 시공됩니다.
정온식 스포트형 감지기
일정한 주위 온도 이상이 되었을 때 비로소 작동하는 메커니즘을 가집니다. 성능기준상 주로 60도에서 150도 사이의 특정 셋팅 온도에 도달해야 접점이 붙습니다. 평상시에도 화기를 사용하여 온도 변화가 심한 주방, 보일러실, 식당 조리실 등에 필수적으로 적용해야 오동작을 줄일 수 있습니다.
광전식 스포트형 감지기
화재 초기 단계에서 발생하는 연기 입자를 감지하는 센서입니다. 감지기 내부로 연기가 들어오면 빛을 투사하는 발광부와 이를 받는 수광부 사이에서 광량 변화가 일어나 작동합니다. 열보다 연기가 먼저 확산되는 복도, 계단, 침실, 그리고 층고가 다소 높은 로비 공간에 배치할 때 화재를 가장 빠르게 잡아낼 수 있습니다.
광전식 분리형 감지기
앞서 에피소드에서 언급했던 장비로, 넓은 공간의 양 끝벽에 송신기와 수신기를 마주 보게 설치하는 방식입니다. 둘 사이를 가로지르는 적외선 빔 광선 영역에 연기가 차오르면 광량이 감소하는 원리를 이용합니다. 대형 물류창고, 공장, 체육관처럼 내부 체적이 크고 층고가 높아서 스포트형 감지기를 일일이 매달기 어려운 대공간에 매우 효과적입니다.

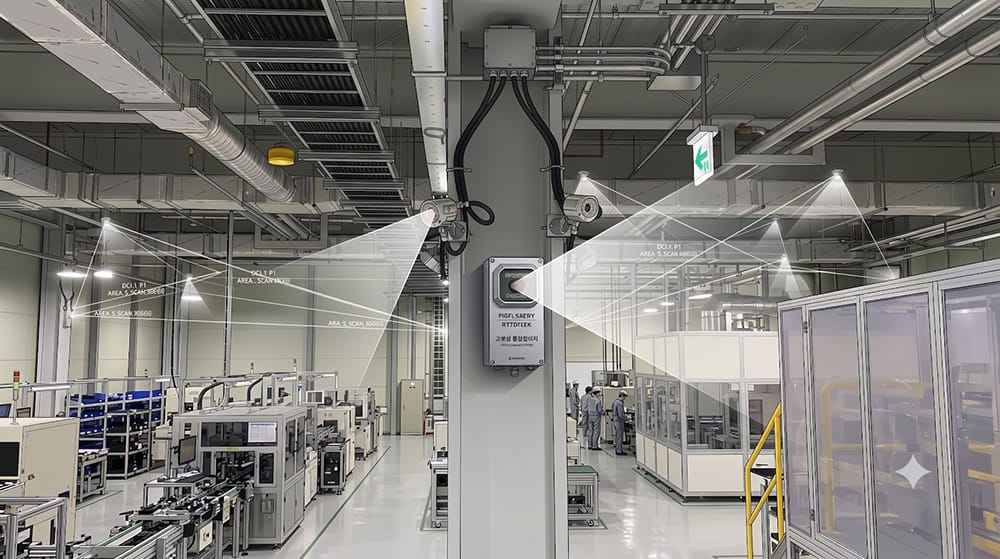

불꽃감지기
화재 시 물질이 연소하면서 방출하는 고유한 자외선(UV)이나 적외선(IR) 파장을 다중 센서로 직접 감지합니다. 연기나 열이 상층부로 도달하기 전에 빛의 속도로 화재를 감지하므로 속도가 가장 빠릅니다. 층고가 극단적으로 높거나, 실외에 노출되어 열·연기 축적이 불가능한 위험물 저장소, 화학 공장, 그리고 문화재 건축물 등에 주로 사용되는 고성능 장비입니다.
감지기 구동 원리와 현장 회로 배선 방식 분석
소방 엔지니어로서 현장 하자를 잡으려면 외형적인 설치를 넘어 내부적인 회로 구동과 결선 원리를 완벽하게 꿰뚫고 있어야 합니다. 회로가 잘못 구성되면 감지기 한 대의 불량이 전체 계통의 먹통으로 이어집니다.
차동식 감지기의 내부에는 공기실과 얇은 금속판인 다이아프램이 들어있습니다. 열을 받으면 공기실 내부 공기가 팽창하면서 다이아프램을 밀어 올려 접점을 단락시킵니다. 평상시 완만한 온도 상승 시에는 리크 구멍(Leak Hole)을 통해 공기가 서서히 빠져나가므로 오동작하지 않는 교묘한 물리 법칙이 숨어있습니다.
광전식 스포트형 감지기는 산란광 방식을 주로 씁니다. 내부 암실 구조에서 발광부의 빛이 평소에는 수광부에 직접 닿지 않도록 꺾여있습니다. 하지만 연기 입자가 유입되면 빛이 사방으로 부딪히며 산란을 일으키고, 이 산란된 빛이 수광부에 도달하면서 회로를 구성하여 수신기에 신호를 보냅니다.
현장 배선에서 가장 중요한 핵심은 송배전식(Loop back wiring system) 기법의 정확한 준수입니다. 소방시설공사업법에 의거하여 감지기 회로의 도통시험을 원활하게 진행할 수 있도록 배선해야 합니다. 한 단자대에 들어오는 선과 나가는 선을 분리하여 연결함으로써, 중간에 선이 단선되면 즉시 수신기에서 감지기 단선 에러를 띄우도록 만드는 방식입니다.
말단에는 반드시 종단저항을 설치하여 회로 전체의 전류 흐름을 상시 감시할 수 있도록 마무리해야 후속 하자가 발생하지 않습니다.
현행 화재안전성능기준 및 감지기 설치 규정 법령 분석
모든 소방 공사와 감리의 최종 합격 기준은 대한민국 소방청 고시인 화재안전성능기준(NFPC)과 화재안전기술기준(NFTC)에 의거합니다. 법적 기준치에서 1cm만 벗어나도 준공 검사 때 가차 없이 불합격 처리가 떨어지므로 명확한 수치를 숙지해야 합니다.
| 감지기 종류 | 설치 높이 기준 | 주요 관련 법령 고시 | 비고 및 면제 조건 |
|---|---|---|---|
| 차동식/정온식 스포트형 | 4m 미만 (일부 특수 기종 8m 미만) | NFTC 203 제2.4.1조 | 바닥면적이 좁은 보일러실 등은 개수 제한 적용 |
| 광전식 스포트형 | 4m 미만, 4m 이상 ~ 20m 미만 | NFPC 203 제7조 | 계단실 및 복도는 보행거리 기준 적용 |
| 광전식 분리형 | 천장 등 높이가 8m 이상 ~ 20m 미만 | NFTC 203 제2.4.2조 | 광축 높이가 천장 등 높이의 80% 이상일 것 |
| 불꽃감지기 | 높이 제한 없음 (공간 체적 비례) | 위험물안전관리법 시행령 제3조 연계 | 시야각 내에 차폐물이 없어야 성능 발휘 |
세부 법령 및 조항의 원문이 필요하시다면 공식 기관인 국가법령정보센터 사이트를 통해 최신 고시 개정안을 상시 확인하시는 습관을 기르셔야 합니다. 법은 계속해서 강화되므로 과거의 기준에 머물러 있으면 시공 하자의 주범이 됩니다.
소방시설법 시행령 개정으로 인해 특정소방대상물의 용도 변경 시 감지기 설치 기준도 소급 적용될 수 있습니다. 인테리어 변경이나 구조 변경 공사 시에는 반드시 관할 소방서의 사전 확인을 거치기 바랍니다.
현장 하자를 완벽히 예방하는 종류별 시공 기준과 실무 팁
설계 도면에는 단순히 감지기 심볼만 덩그러니 그려져 있는 경우가 허다합니다. 실제 현장 설치 시에는 기술자의 노하우가 가미되어야 준공 후 하자가 안 터집니다. 각 감지기별로 배치할 때 반드시 지켜야 할 실무 디테일을 전해드립니다.

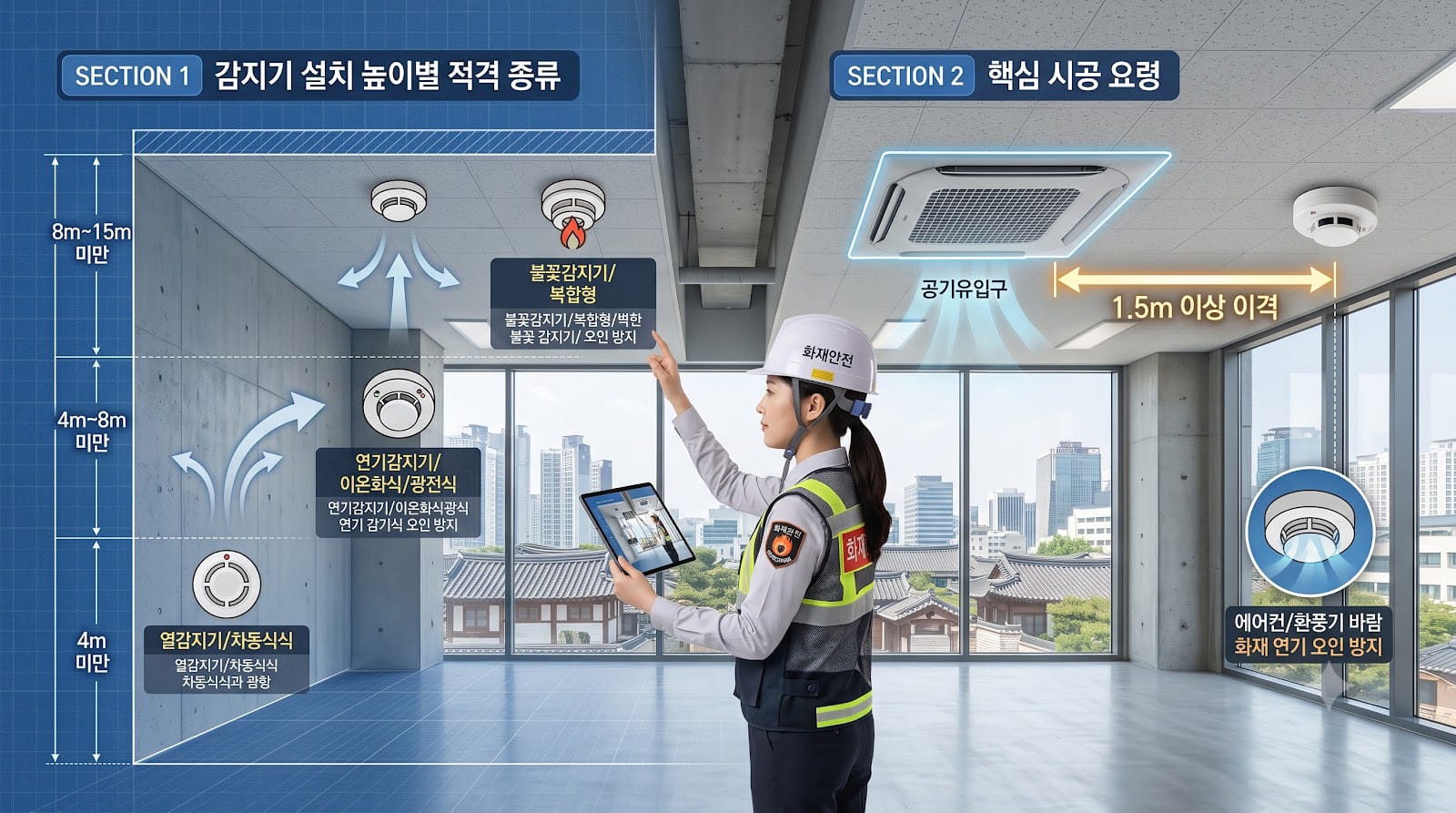

스포트형 감지기를 천장에 부착할 때는 에어컨이나 환기구 같은 물품의 공기 유입구로부터 최소 1.5m 이상 거리를 떨어뜨려야 합니다. 기류가 강하게 발생하는 곳 바로 옆에 감지기를 붙여 놓으면, 화재 시 열이나 연기가 기류에 밀려 감지기 내부로 들어가지 못하는 치명적인 지연 현상이 발생하기 때문입니다.
또한 복도나 통로에 광전식 연기감지기를 배치할 때는 보행거리를 계산해야 합니다. 보행거리 30m(3종은 20m)마다 최소 1개 이상 설치되어야 하며, 계단실의 경우에는 수직거리 15m(3종은 10m)마다 층별 확산 속도를 고려하여 촘촘하게 배치 방향을 잡아야 법적 기준을 충족합니다.
앞서 언급한 경주 문산공단 현장처럼 대공간 구조물 내부로 습기나 안개가 유입될 가능성이 차단되지 않는다면, 광전식 분리형 감지기 대신 불꽃감지기(IR3 또는 UV/IR 겸용)나 아날로그식 특수 감지기를 과감하게 선택하는 결단이 필요합니다. 설계 도면에 나와 있다는 이유만으로 주변 자연환경 요인을 외면한 채 공사를 강행하면 소방 감리 과정에서 지적을 받거나, 최악의 경우 준공 후 밤마다 울려 대는 오보 때문에 소방 시스템 자체를 꺼두는 위험천만한 불법 행위로 이어지기 십상입니다.
- 감지기 배선이 송배전식(Loop) 라인으로 완벽하게 인·아웃 분리 결선되었는가?
- 천장 중앙이 아닌 공조기(시스템에어컨) 토출구 바로 앞에 감지기가 배치되지는 않았는가?
- 경계구역 말단 부위에 종단저항 처리가 규격함 내에 깔끔하게 수용되어 있는가?
- 물류창고 내부 적재물이 광전식 분리형 감지기의 광축을 가로막을 우려는 없는가?
초기 투자 비용을 아끼려다 오동작으로 인한 신뢰도 하락과 재시공 비용이 더 커지는 구조를 수없이 목격했습니다. 현장의 특수성과 환경적 조건, 그리고 최신 NFTC 기준을 삼위일체로 결합하여 도면에 녹여내는 안목이야말로 진정한 소방 엔지니어의 가치입니다. 오늘 정리해 드린 기준들을 현장에 철저히 투영하시어 안전성과 경제성을 모두 잡는 성공적인 방재 시스템을 구축하시길 바랍니다.
