비화재보 배관속의 주범, 소방 결선 방식의 진실과 HFIX의 진실

작년 이맘때인 2025년 여름, 산업단지 내 제품창고에서 감지기 오동작으로 인한 심각한 수손(水損) 피해가 발생했다는 급박한 연락을 받았습니다.

현장에 도착해보니 화재 감지기 A, B 회로가 모두 오동작하여 교차회로 방식의 프리액션밸브 2차측 배관으로 급격히 압력이 가해졌고, 압력을 견디지 못한 노후화된 배관 플랜지(Flange)가 터져 창고에 적치된 고가의 부품과 물품들이 온통 물에 젖어 아수라장이 되어 있었습니다.

7~8m 높이의 천장을 올려다보니, 광전식 감지기 두 개가 새빨간 표시등을 켠 채 사람을 놀리듯 뻔뻔하게 빛나고 있었습니다. 복구 처리를 위해 낡은 수신기를 열었을 때 저는 엔지니어로서 할 말을 잃었습니다.

2012년식 노후 수신기 내부에는 먼지가 시커멓게 쌓여 있었고, 엉망진창으로 꼬인 배선 사이사이에 종단저항들을 대충 손으로 감아 놓아 전면 커버만 살짝 열어도 단선 경보가 울리는 심각한 상태로 방치되어 있었습니다.

현장 담당자는 임시방편으로 당장 빨간 불이 들어온 감지기만 교체해 달라고 부탁했지만, 그것은 그야말로 어불성설(語不成說)이었습니다. 7m 고천장에 매달린 감지기를 슈퍼맨처럼 날아서 바꿀 수도 없고, 감지기 탈부착기로는 길이조차 닿지 않는 높이였기 때문입니다.

결국 다음날 고소작업대(렌탈 장비)를 현장에 반입하여 어렵게 작업을 진행했습니다. 그런데 감지기 헤드를 분리하고 8각 박스 내부를 확인하는 순간, 짜증과 안타까움이 동시에 밀려왔습니다. 얼마나 날림공사를 해두었는지 내부 전선들이 전부 대충 꼬아놓은 ‘꽈배기 결선’이었고, 그 위에 씌워둔 저가형 와이어 커넥터들은 세월의 풍파에 경화되어 손을 대자마자 과자처럼 부서져 내렸습니다.

내부 단자는 맥없이 떨어지고 꼬아놓은 구리선은 스르륵 풀려버리는 기막힌 상황 앞에서, 결국 모든 배선을 처음부터 다시 쥐꼬리 결선 방식으로 견고하게 재작업해야만 했습니다.

비화재보와 소방 결선의 역학적 진실

지난 비화재보 전압 분석의 떡밥 회수

지난 글 [경종 정지의 위험성과 P형 화재수신기의 방재학적 본질] 에서 소방 회로의 오동작과 전압 측정에 대해 다루며 “정상 상태에서는 DC 20~22V가 측정되고, 감지기가 완전히 작동해 화재 신호를 보낼 때는 약 3V 내외로 떨어진다”는 실무 팁을 전해드렸습니다. 이 미세한 전압 변화는 소방 선로 전체의 완벽한 폐회로 상태를 전제로 작동합니다.

하지만 결선 부위에 미세한 접촉 불량이 생기면 선로 저항이 요동치게 됩니다. 계측기로 대충 찍어볼 때는 저항이 정상처럼 보이지만, 건물의 미세한 진동이나 습도 변화에 따라 접촉 단면이 떨어졌다 붙었다를 반복하는 가변 접촉 저항이 발생합니다.

수신기는 이를 화재 선로의 단락(쇼트)이나 단선으로 잘못 인식하여 아무런 화재 징후가 없음에도 경보를 울리거나 프리액션밸브를 터뜨리는 대형 비화재보 사고를 일으키게 됩니다.

날림 꽈배기 결선이 시간이 지나면 반드시 풀리는 공학적 이유

현장에서 가장 흔하게 쓰이지만 절대 피해야 할 방식이 바로 두 전선을 중심축 없이 대충 나란히 잡고 꼬아버리는 ‘새끼줄 꽈배기 결선’입니다. 구리 단선은 외형적으로는 단단해 보이지만, 전류가 흐를 때 발생하는 미세한 열팽창과 냉각에 의한 수축(크리프 현상)을 반복적으로 겪습니다.

중심을 잡아주는 심선 없이 두 가닥이 겉돌며 꼬여 있는 전선은 미세한 팽창·수축과 건축물 자체의 진동을 견디지 못하고 시간이 흐를수록 고유의 인장 장력을 잃어버립니다. 결국 전선 사이가 미세하게 벌어지면서 내부에 산화막이 형성되고, 접촉 불량과 저항 증가로 이어져 원인 불명의 비화재보나 갑작스러운 선로 단선 하자를 유발하는 주범이 됩니다.

HFIX 전선의 규격과 실무적 적용 한계

HFIX 1.5SQ와 2.5SQ의 명확한 법적·실무적 경계

소방 전기 배선에는 기본적으로 저독성 난연 가교 폴리올레핀 절연전선인 HFIX 전선이 필수적으로 사용됩니다. 실무에서는 전선의 단면적에 따라 그 용도가 아주 명확하게 구분됩니다.

전압강하 공식으로 입증하는 규격 선정의 중요성

전압강하 공식은 수신기에서 송출된 전압이 선로의 저항과 전류에 의해 종단에서 얼마나 손실되는지를 수학적으로 증명합니다. 단상 2선식 선로에서의 전압강하 공식은 다음과 같이 정의됩니다.

■ 전압강하(e) 계산 공식: e = (35.6 × L × I) ÷ (1000 × A)

• L : 전선 1선의 편도 길이 [m]
• I : 선로에 흐르는 부하 전류 [A]
• A : 전선의 단면적 [㎟]

이 수식에 의하면 전선의 단면적(A)이 2.5㎟에서 1.5㎟로 줄어들수록, 전압강하(e) 값은 분모가 작아짐에 따라 반비례하여 급격하게 커집니다.

수신기 무부하 시 정상 송출 전압이 약 24V라 하더라도, 메인 간선을 2.5㎟ 대신 저가형 전선으로 얇게 쓰거나 선로 길이가 지나치게 길어지면 말단 감지기에서의 종단 전압은 정상 범위를 벗어나 15V 이하로 뚝 떨어집니다. 이 상태에서 화재 신호가 정상 송출될 리 만무하며, 약한 서지 전압이나 온도 변화에도 전반적인 선로 상태가 무너지며 에러 경보가 뜨는 원인이 됩니다.

현장의 대표적인 조작 편의용 커넥터가 시한폭탄인 이유

와이어 커넥터와 꽂음형 커넥터의 공학적 취약점

수많은 시공업체들이 인건비를 줄이고 시공 속도를 높이기 위해 저가형 커넥터를 애용합니다. 하지만 소방 설비가 매립되는 천장 속 콘크리트 박스 내부는 상상을 초월할 정도로 습기가 많고 계절에 따른 온도 변화가 심한 가혹한 환경입니다.

스프링식 와이어 커넥터: 외피를 감싸고 있는 플라스틱 재질 캡이 10여 년의 세월 동안 결로와 열기에 반복 노출되면 점차 경화됩니다. 2025년 창고 현장에서 경험했듯이, 세월이 흘러 유지보수를 위해 살짝만 손을 대도 과자처럼 바스라지며 내부 스프링이 이탈하여 나선 구리선을 그대로 노출시킵니다.

꽂음형 커넥터(WAGO 등): 구멍에 선을 푹 찔러 넣는 간편한 방식이지만, 내부에 내장된 아주 얇은 판스프링이 단선의 둥근 표면에서 극단적으로 좁은 면적인 점 접촉(Point Contact) 상태로 구리선을 누르고 있을 뿐입니다. HFIX 구리선 고유의 강한 탄성 복원력과 7m 물류창고에서 흔히 발생하는 천장 덕트나 팬의 미세한 물리적 진동이 결합하면, 이 꽂음형 커넥터 내부의 구리선은 미세하게 흔들리며 가변 접촉 저항을 끊임없이 만들어내어 비화재보의 가장 확실한 범인이 됩니다.

전설적인 쥐꼬리 결선 방식과 현장 팁

소방 전기 배선의 절대 공식: FM 쥐꼬리 결선법

전기공사 현장에서 뼈가 굵은 시공자들은 시간이 아무리 없어도 절대 손쉬운 꽈배기나 저가 커넥터와 타협하지 않습니다. 수십 년이 흘러도 변함없는 신뢰성을 보장하는 유일한 해법은 바로 정석 쥐꼬리 결선입니다.

과거 소방 공사 현장으로 갓 넘어왔을 당시, 어떻게든 빠르게 선을 처리하려고 일반 꽈배기 결선을 대충 유도하던 성격 급한 소방 선임자를 만나 현장에서 한참 동안 얼굴을 붉히며 실랑이를 벌였던 기억이 납니다.

세월이 흘러도 원인 모를 단선 한 건 없이 완벽하게 소방 수명을 유지하는 현장들은 모두 제 고집대로 정밀하게 시공했던 현장들이었습니다.

2선 정석 쥐꼬리 접속 4단계

[사진 1] 단선 피복 탈피 및 축 설정

• 코멘트: “쥐꼬리 접속의 시작은 뼈대(심선)를 단단히 잡는 것부터 시작합니다. 두 전선 중 한 선의 도체를 다른 선보다 약 2배 이상 길게 피복을 벗겨내어, 튼튼한 중심축 역할을 하도록 준비합니다.”

[사진 2] 스프링(용수철) 방식의 촘촘한 권선 작업

• 코멘트: “두 선을 단순히 나란히 꼬아버리는 꽈배기 방식은 절대 금물입니다. 사진처럼 길게 남겨둔 중심축 전선 위로, 다른 한 선을 펜치 등을 이용해 스프링(용수철)처럼 최소 5~6회 이상 빈틈없이 촘촘하게 감아 나갑니다. 이 구조가 완벽한 접촉 면적을 확보하고 장력을 견디는 핵심 비결입니다.”

[사진 3] 장력 보강 및 풀림 방지를 위한 전선 비틀기 조인

• 코멘트: “펜치로 접속부를 잡은 상태로 돌리면 감겨있는 전선이 단단히 뭉쳐지며 바로 뒷단(피복 부분)이 살짝 꼬여주어 인장 강도를 배가시킵니다. 전선이 당겨지더라도 결선 부위에 직접적인 힘이 가해져 풀리는 현상을 원천 차단하는 베테랑의 디테일한 노하우가 돋보이는 단계입니다.”

[사진 4] 풀림 방지 락(Lock)을 위한 끝단 접기(Bending) 마감

• 코멘트: “마지막으로 중심축 역할을 했던 전선의 끝부분을 약 5mm 정도 남긴 채 펜치로 완전히 180도 꺾어 접어 압착합니다. 이 꺾임 마감이 강력한 ‘풀림 방지 락(Lock)’ 역할을 하여 세월이 흘러도, 열팽창이 반복되어도 결코 미끄러져 풀리지 않는 무결점 FM 결선을 완성합니다.”

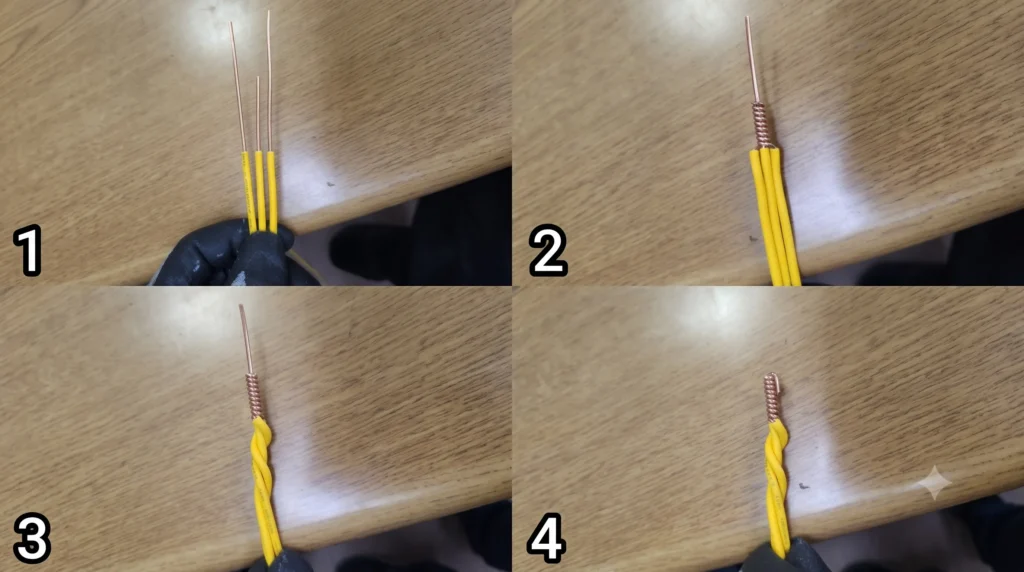

3선 정석 쥐꼬리 접속 4단계

[사진 1] 3선 정렬 및 중심축(심선) 설계

• 코멘트: “소방 루프 회로나 공통선 분기 시 빈번하게 발생하는 3선 접속 단계입니다. 세 전선 중 가운데 전선(또는 중심이 될 한 선)을 다른 두 선보다 길게 탈피하여 단단한 ‘공통 중심축’으로 설정하고 나란히 정렬합니다.”

[사진 2] 중심축을 기준으로 한 대칭 권선(용수철 감기)

• 코멘트: “3선 접속 시 가장 흔히 하는 실수가 세 가닥을 동시에 꼬아버리는 것입니다. 그렇게 하면 접촉 면적이 불안정해집니다. 베테랑의 방식은 다릅니다. 가운데 길게 뻗은 하나의 중심축을 뼈대로 삼고, 양옆의 두 선을 스프링처럼 촘촘하고 대칭적으로 감아 올라갑니다. 이 방식을 통해 세 전선 간의 접촉 면적이 균일하게 밀착됩니다.”

[사진 3] 후단 피복 비틀기를 통한 완벽한 기계적 조임

• 코멘트: “금속 도체(구리 선) 접속부의 흔들림을 막기 위해 펜치로 접속부를 잡은 상태로 돌리면 감겨있는 전선이 단단히 뭉쳐지며 바로 뒷단(피복 부분)이 살짝 꼬여주어 인장 강도를 배가시킵니다. 전선의 미세한 유동이나 진동이 감지기 단자대까지 전달되지 않도록 힘을 분산시켜 주는 중요한 디테일입니다.”

[사진 4] 180도 절곡(Bending) 마감으로 접점 고정

• 코멘트: “용수철처럼 감아 올리고 남은 중심축 구리 선의 끝단을 펜치로 완전히 180도 접어 밀착 압착합니다. 이 절곡 마감은 인장 강도를 극대화할 뿐만 아니라, 이후 절연테이프를 감을 때 날카로운 구리 끝부분이 테이프를 찢고 튀어나와 누전이 발생하는 하자까지 완벽하게 방지해 줍니다.”

본문 관련 법령 및 공식 출처표

이 포스팅에서 상세히 서술한 소방 배선 전선 규격(HFIX), 내열 및 내화 배선의 공학적 설치 기준, 그리고 수신기 및 감지기 배선 결선에 관한 법적 요건은 대한민국 소방청 고시 및 법령에 명시된 엄격한 기준을 근거로 작성되었습니다. 공신력 있는 원문을 확인하시려면 아래 공식 링크들을 참고해 주시기 바랍니다.

소방 배선은 타협할 수 없는 생명선입니다

소방 전기 공사 현장에서 마주하는 전선 가닥들은 단순한 구리선이 아닙니다. 비상시 불길 속에서 수신기와 감지기 간의 통신을 이어주고 경종을 울리며, 스프링클러나 준비작동식(프리액션) 밸브를 적시에 개방해 수많은 사람의 목숨과 재산을 구하는 진정한 생명선(Life Line)입니다.

당장 눈앞의 5분을 아끼고 편하게 일하겠다는 얄팍한 타협심으로 꽈배기 결선을 하거나 헐거운 커넥터에 선을 대충 찔러 넣는 무책임한 관행은 결국 몇 년 뒤 끔찍한 수손 피해나 대형 소방 하자라는 부메랑이 되어 현장에 고스란히 돌아옵니다.

몸이 조금 더 고되고 손길이 한 번 더 가더라도, 원칙에 부합하는 철저한 FM 쥐꼬리 결선 방식을 고수하는 우직함이야말로 이 시대 소방 현장을 지탱하는 진정한 전문가의 자존심이자 품격입니다. 소방 방재 기술자 여러분 모두가 매 순간 자부심을 품고 정석 시공에 임해 주시기를 진심으로 부탁드립니다.
