R형 수신기 내부 명칭 및 중계기 신호 메커니즘 실무 정리

결국 사무실에 보조 수신기를 추가로 앉혀야 하는 상황이 발생했죠. 만약 수백 개 경계구역의 신호선을 일일이 1:1로 끌어와야 하는 P형 수신기였다면 그 엄청난 전선 자재비와 인건비 때문에 엄두도 내지 못했을 겁니다. 하지만 R형 수신기는 단 몇 가닥의 데이터 통신선과 기본 간선 작업만으로 두 대의 수신기를 완전하게 동기화시킬 수 있었습니다.

이처럼 수많은 신호를 단 몇 가닥의 통신선으로 압축해 전달하고, 단 한 대의 모니터로 건물 전체를 통제하는 R형 수신기의 메커니즘을 이해하는 것은 소방 실무의 핵심입니다.

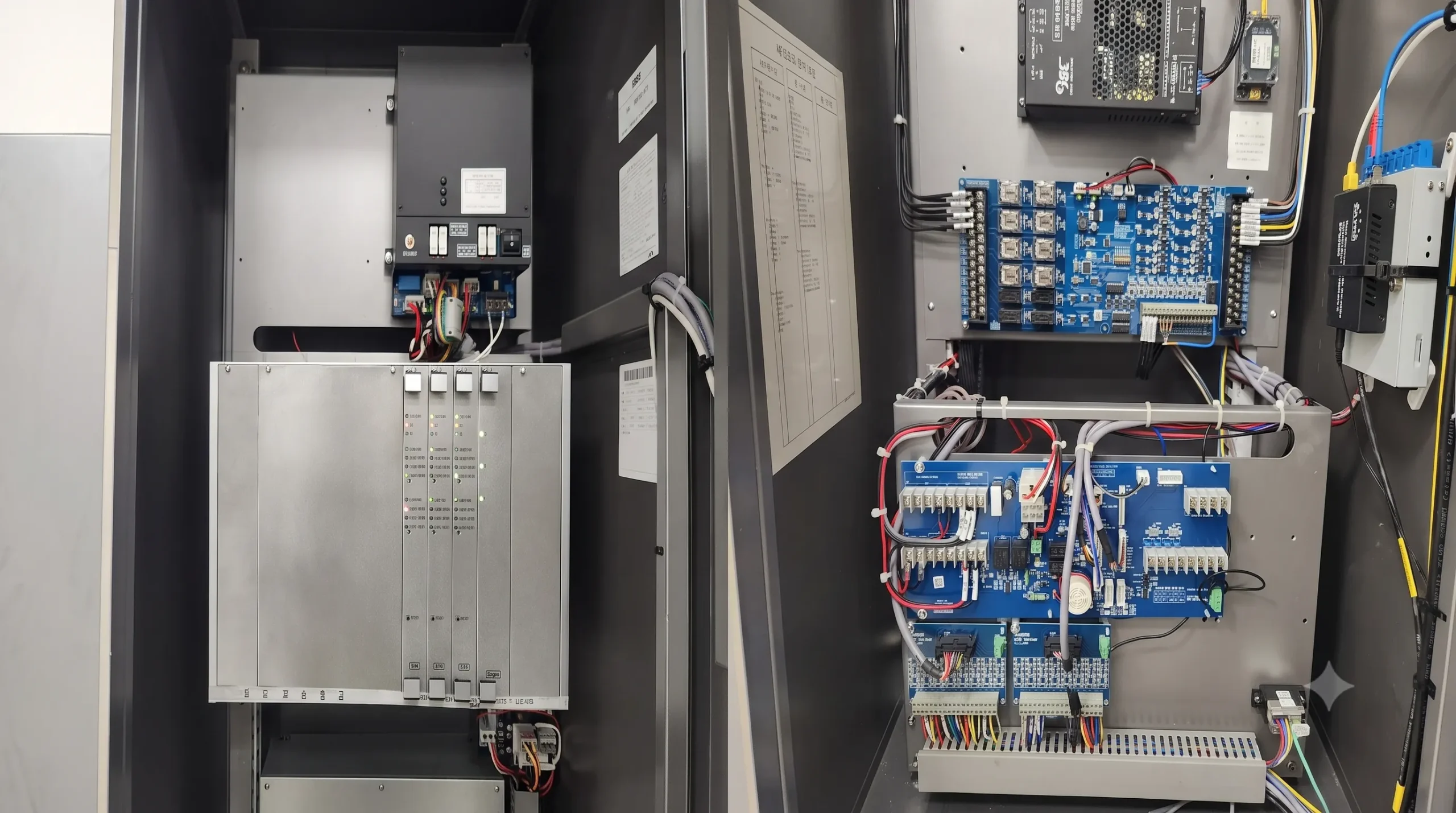

R형 수신기 내부 명칭 및 주요 메인보드 구성 요소

R형 수신기는 건물 내 수천 개의 소방 기구와 통신을 주고받는 일종의 소방 전용 컴퓨터입니다. 내부 커버를 열어보면 전자 회로 기판과 배선들이 들어차 있어 초보 기술자들에게는 거부감을 주기도 합니다. 하지만 핵심 메인보드와 모듈의 역할을 기능별로 분리해서 이해하면 전체 시스템 흐름이 한눈에 들어오기 시작합니다.

메인 컨트롤러 및 통신 카드(Loop Card)의 역할

수신기 상단에 위치한 메인 CPU 보드는 수신기로 들어오는 모든 디지털 데이터를 총괄 연산하는 두뇌에 해당합니다. 그리고 이 메인보드 하단에는 현장 중계기들과 직접 2심 통신선으로 연결되는 루프 통신 카드(Loop Card)가 슬롯 형태로 탑재됩니다.

통신 카드는 각 루프(Loop) 라인에 연결된 수백 개 중계기의 통신 상태를 실시간으로 스캐닝(Polling)합니다. 여기서 특정 중계기의 고장이나 화재 입력 신호가 감지되면, 이를 메인 CPU로 전달하여 수신기 전면 디스플레이에 해당 구역의 정확한 위치 좌표를 텍스트와 그래픽으로 띄워주는 역할을 수행합니다.

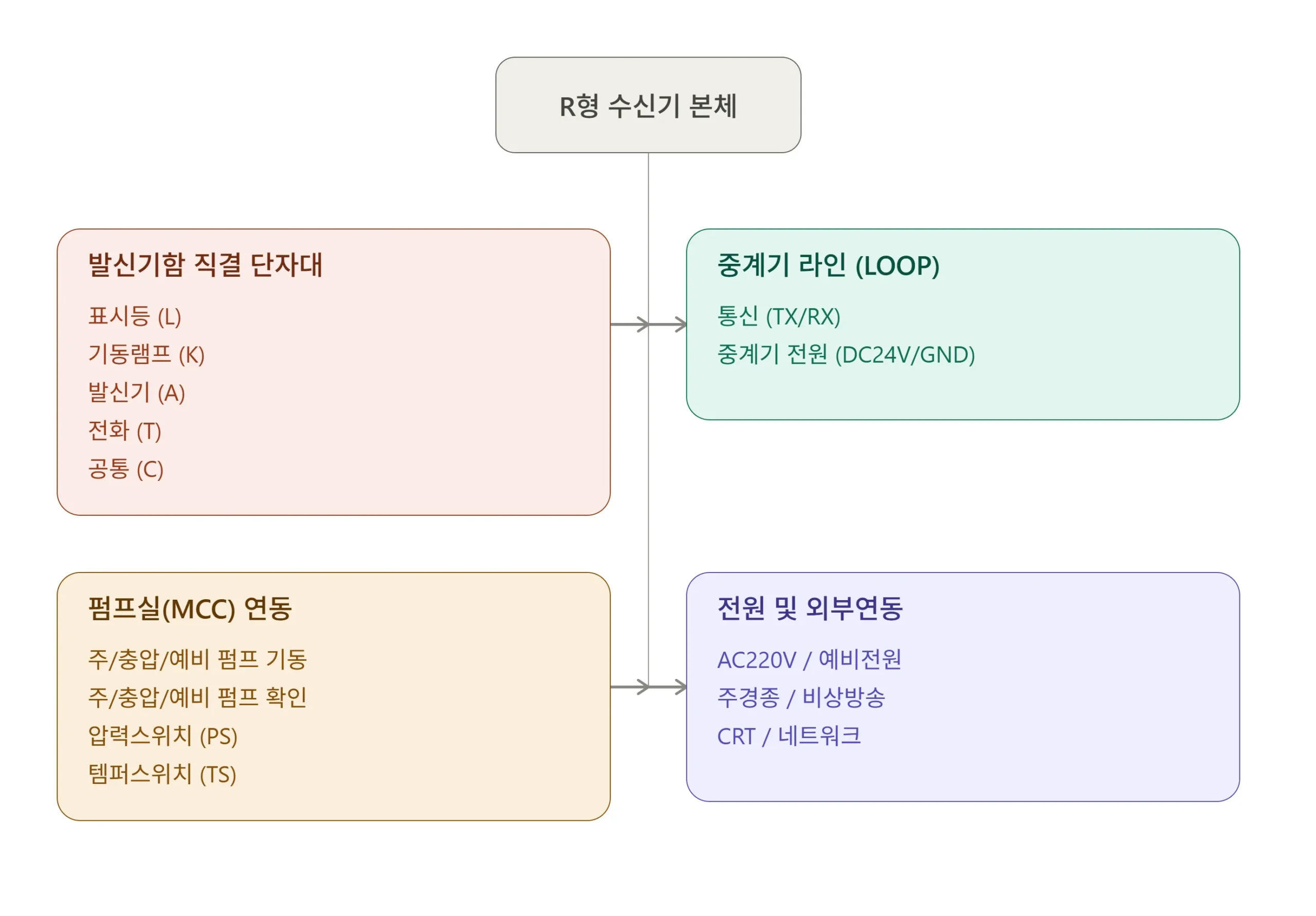

R형 수신기 본체 단자대 및 계통 연동 구성

R형 수신기 본체는 단말 중계기 통신선뿐만 아니라 발신기함 직결 선로, 펌프실(MCC) 연동선, 외부 제어 및 전원선이 유기적으로 집약되는 결선 거점입니다.

연동 구획	주요 명칭 및 단자 기호	실무 역할 및 제어 대상
발신기함 직결 단자대	표시등 (L)	화재 발생 위치 식별용 위치표시등 점등 전원 (DC 24V 상시 공급)
	기동램프 (K)	옥내소화전 펌프 기동 시 발신기함 전면에 기동 상태 확인 램프 점등 신호
	발신기 (A)	발신기 누름버튼 작동 시 수신기로 직접 화재 입력 신호를 수송하는 접점선
	전화 (T)	휴대용 소방 전화 송수신기 잭 삽입 시 방재실과 통화할 수 있는 전화선
	공통 (C)	발신기함 내부 회로 신호들의 공통(-) 선로
중계기 라인 (LOOP)	통신 (TX/RX)	현장 중계기와 신호를 주고받는 디지털 차폐 통신선 (세부 입·출력 신호 종류는 하단 ‘중계기 역할과 입출력(I/O) 신호 메커니즘’ 참고)
중계기 라인 (LOOP)	중계기 전원 (DC24V/GND)	현장 중계기 구동 및 출력 릴레이 기동을 위한 전용 DC 24V 전원 공급선
펌프실(MCC) 연동	주/충압/예비 펌프 기동	수신기에서 소화 펌프 기동반(MCC)으로 출력을 내보내 펌프를 원격 강제 기동하는 출력 신호
	주/충압/예비 펌프 확인	MCC 동력반에서 실제로 펌프가 회전/기동했는지 수신기로 피드백해 주는 확인 입력 신호
	압력스위치 (PS)	배관 내 배관 압력 하강 시 접점이 붙어 펌프 기동 명령을 전달하는 입력 신호
	템퍼스위치 (TS)	소화 용수 개폐 밸브의 임의 폐쇄 여부를 감시하는 이탈 감지 입력 신호
전원 및 외부연동	AC220V / 예비전원	상용 AC 220V 주전원 공급 및 정전 시 비상 작동을 위한 내장 축전지(DC 24V) 라인
	주경종 / 비상방송	화재 발생 판단 시 수신기 자체 음향 및 전관 방송 설비, 건물 통합 경보 연동 출력 접점
	CRT / 네트워크	방재실 PC 그래픽 모니터(CRT) 출력을 위한 데이터선 및 타 수신기 간 다중 연동 라인

R형 수신기 내부 주요 부품 기능 비교

수신기 내부를 정밀 점검할 때 반드시 체크해야 하는 4가지 핵심 부품의 주요 사양과 실무 역할입니다.

구성 요소	정격 전압 및 통신 방식	주요 기능 및 실무 포인트
메인 CPU 보드	DC 5V / 24V 시스템 연산	전체 연동 로직 제어, 이벤트 저장, LCD 디스플레이 및 연동 출력 명령 연산
루프 카드(Loop Card)	RS-485 / 통신 전용 프로토콜	현장 중계기와의 데이터 송수신 담당, 루프당 통상 127~255개 주소(Address) 관리 (제조사·모델에 따라 상이) (고장 시 해당 루프 전체 통신 장애)
전원공급장치(SMPS)	입력 AC 220V / 출력 DC 24V	수신기 내부 기판 및 현장 중계기 전원 공급, 비상 배터리 충전 회로 포함
예비전원(비상 배터리)	DC 24V (Ni-Cd 또는 Lead-Acid)	상용 전원 정전 시 최소 60분 이상 감시 상태 유지 성능 확보

R형 수신기 중계기 역할과 입출력(I/O) 신호 메커니즘

P형 수신기가 감지기의 접점 신호(On/Off)를 물리적인 개별 전선으로 직접 받아들인다면, R형 수신기는 현장에 설치된 중계기(Transponder/Module)를 거쳐 아날로그 또는 신호 데이터를 디지털 통신 문자로 바꿔 받아들입니다. 쉽게 말해 중계기는 현장의 재래식 감지기나 소방 설비와 R형 수신기 사이를 연결해 주는 ‘통역사’ 역할을 합니다.

입력(IN)과 출력(OUT) 신호 흐름의 정밀 분석

중계기 단자대를 보면 크게 입력(IN) 측과 출력(OUT) 측, 그리고 통신/전원 단자로 나뉩니다. 입력 신호는 현장의 상태를 수신기에 보고하는 용도이며, 출력 신호는 수신기에서 제어 명령을 받아 설비를 동작시키는 용도입니다.

입력(IN) 신호 동작: 화재 감지기 동작, 발신기 누름버튼 누름, 스프링클러 밸브 템퍼스위치(TAMPER) 및 압력스위치(PS) 작동, 방화셔터 및 제연댐퍼 기동/확인 스위치 등 접점이 단락(Closed)되면 중계기가 이를 감지해 고유 주소(Address) 값과 함께 수신기로 데이터 패킷을 전송합니다.

출력(OUT) 신호 동작: 수신기가 연동 로직을 판단한 뒤 해당 중계기로 출력 명령을 송출합니다. 중계기 접점이 붙으면서 방화셔터 하강, 방화문 폐쇄, 제연 댐퍼 개방 및 급·배기 팬 기동, 일반 방송 차단 및 비상방송 우선 송출, 경종 울림, 소화설비 솔레노이드 밸브 개방 등 실체적인 소방·방재 설비가 가동됩니다.

수신기 모니터를 통한 중계기 원격 제어 및 설비 테스트

R형 수신기의 독보적인 장점은 방재실 모니터 화면에서 특정 중계기 주소(Address)의 출력을 강제로 기동해 현장 설비를 원격으로 안전하게 테스트할 수 있다는 점입니다.

방화구획 제어 (방화셔터·방화문): 현장까지 가지 않고도 수신기 모니터에서 해당 주소를 지정하여 연기감지기 연동 상태 및 셔터 1·2차 하강, 방화문 도어클로저 작동을 원격 테스트합니다.
제연설비 연동 (제연 댐퍼·급배기 팬): 수신기 화면에서 해당 제연구역 중계기 출력을 ON 시켜 급기/배기 제연 댐퍼 개방과 제연 팬 기동 피드백 신호가 정상 송출되는지 검측합니다.
수계 및 가스계 소화설비 원격 통제: 프리액션밸브나 가스계 소화설비 솔레노이드 기동 릴레이 출력을 수신기 단에서 정밀 제어하여 현장 오작동으로 인한 사고를 예방합니다.

현장 소방안전관리자 R형 수신기 점검 및 오작동 대처법

R형 수신기를 운용하는 현장에서 가장 흔하게 발생하는 문제는 통신 에러(Communication Error)와 감지기 오작동으로 인한 비상경보 작동입니다. 화재안전관리자나 초급 소방 엔지니어는 시스템 부저가 울릴 때 당황하지 않고 수신기 화면의 텍스트 메시지를 정확하게 읽어내는 것부터 시작해야 합니다.

수신기 모니터의 직관적 상황 표시 및 그래픽 UI 활용

P형 수신기가 단순히 릴레이 램프의 불빛으로 구역을 추정해야 했다면, R형 수신기 모니터는 현장의 직관적인 정보를 실시간으로 표출합니다.

정밀 위치 및 감지기 식별: ‘101동 4층 복도 연기감지기(주소: 01-04-12)’처럼 동, 층, 세부 장소, 고유 주소값과 함께 입력된 어떤 감지기가 동작했는지 텍스트와 도면(CAD UI) 상에 직관적으로 표시됩니다.
화재 신호와 설비 고장 신호의 분리: 실제 화재 입력 신호와 ‘통신 장애’, ‘선로 단선’, ‘전원 이상’ 등의 고장 신호가 화면상에 색상과 카테고리로 엄격히 구분되어 표출되므로 현장 상황을 즉시 판단할 수 있습니다.

히스토리 이력(Log Data) 조회를 통한 오작동 원인 추적

원인 불명의 비화재보나 불규칙한 경보가 발생했을 때 R형 수신기의 ‘과거 데이터 이력 조회’ 기능은 최고의 해결사 역할을 합니다.

시/분/초 단위 추적: 몇시 몇 분 몇 초에 어떤 중계기 입력이 들어왔고, 그에 따라 어떤 출력(경종, 비상방송 등)이 나갔는지 타임라인별로 정밀하게 기록됩니다.
비화재보 패턴 분석: 특정 시각에 미세하게 흔들리는 통신선 문제인지, 습기나 먼지로 인한 특정 감지기의 반복 오작동인지를 히스토리 로그 데이터를 추출하여 과학적으로 규명할 수 있습니다.

통신 장애 및 단선 메시지 발생 시 단계별 조치 가이드

수신기 화면에 ‘OO루프 OO번 중계기 통신 장애’ 메시지가 뜨면 무작정 수신기를 리셋할 것이 아니라, 해당 위치의 현장 중계기 상태를 먼저 확인해야 합니다.

첫째, 중계기 함 내부의 LED 표시등이 정상적으로 점멸(Green LED 통신 중)하는지 확인합니다. LED가 아예 꺼져 있다면 중계기로 들어오는 DC 24V 전원선 전압을 테스터기로 측정해야 합니다. 전압이 정상임에도 통신 불량이 난다면 통신선(RS-485 A/B선)의 극성이 바뀌었거나 극심한 서지(Surge) 전압으로 인한 중계기 통신 칩 파손일 확률이 매우 높습니다.

둘째, 특정 구역 전체가 동시에 통신 에러로 이탈했다면, 해당 루프의 시작점인 수신기 내부 루프 통신 카드의 퓨즈(Fuse) 끊어짐 유무를 먼저 점검하십시오. 현장 공사 중 감지기 선로가 합선되면 통신 카드를 보호하기 위해 보드 내부의 미세 퓨즈가 먼저 나가버리는 경우가 빈번합니다.

R형 수신기 관련 법령 및 화재안전기술기준(NFTC)

R형 수신기의 설치 사양과 기준은 소방청 고시인 화재안전성능기준(NFPC 203) 및 화재안전기술기준(NFTC 203)에 매우 엄격하게 명시되어 있습니다. 건축물의 규모와 용도에 따라 설치 대상이 달라지며, 오작동 방지를 위한 연동 지연 및 회로 구성 규정을 철저히 준수해야 합니다.

법적 기준 항목	핵심 규정 내용 (NFTC 203)	현장 시공 및 감리 시 검토 포인트
감시 제어반 위치	방재실, 경비실 등 상시 사람이 근무하는 장소에 설치	피난층 또는 지하 1층에 위치해야 하며, 방화구획된 전용 방재실 확보 필수
신호 전송 방식	고유 다중통신 방식 적용으로 선로 간섭 및 신호 꼬임 방지	통신선은 반드시 실드선(Shield Cable) 사용, 전력선과 별도 배관 배선 원칙
예비 전원 용량	수신기 감시상태 60분 지속 후, 10분 이상 비상경보 유지가 가능할 것	초고층 건축물(50층 이상)은 비상전원 수전 용량 및 내화배선 시공 기준 별도 적용
기록 장치(Log)	화재, 고장, 연동 중단 등 수신기 내 동작 이력이 자동 저장될 것	임의 수정이 불가능한 메모리 구조여야 하며 최소 수천 건 이상의 이력 저장 능력 필요

중계기 설치 위치 및 현장 하자 방지 실무 팁

화재안전기술기준(NFTC 203)에 따르면 중계기는 점검 및 보수가 용이한 장소에 설치해야 하며, 전용함에 넣거나 말단 소방 기구 내부 또는 수신반 내부에 내장하여 설치하도록 정하고 있습니다. 현장에서 가장 문제가 되는 실무적 하자는 대부분 중계기의 ‘설치 위치선정 미숙’, ‘전원선 시공 오류’, 그리고 ‘통신선 규격 미준수’에서 발생합니다.

주요 통신선 규격 및 주요 특징

R형 수신기 통신선은 주변 전력선이나 전자파 노이즈 차단을 위해 꼬임선과 차폐층이 포함된 전용 케이블을 사용하는 것이 핵심 표준입니다.

기본 규격: F-CVV-SB (또는 TFR-CVV-SB) 1.5SQ × 1P(2C) 규격을 기본으로 적용합니다. (접지용 차폐 제어용 케이블, Shielded)
성능 및 구조: 노이즈 및 전자유도 장애를 차단하기 위한 꼬임(Twisted) 및 차폐(Shield) 구성을 갖추고 있습니다.
대체 가능 규격: 현장 시공 환경 및 제조사 시방 기준에 따라 FPL 또는 동등 이상의 성능을 가진 소방용 통신 케이블을 적용합니다.

현장 시공 시 주의사항 및 하자 예방 가이드

1. 전원선과 통신선의 엄격한 분리 배선: 화재안전기준에 따라 노이즈 유입으로 인한 오작동을 방지하기 위해 중계기 전원선(HIV 2.5SQ 등)과 통신선은 절대로 동일한 배관에 통합 배선해서는 안 되며, 반드시 물리적으로 분리하여 배관을 따로 쳐야 합니다.

2. 통신선 거리 연장과 신호 감쇠 대책: 통신선 선로 길이가 너무 길어지는 경우(예: 루프당 1,000m 초과 등) 데이터 신호 감쇠 현상이 발생합니다. 설계 단계 및 시공 현장에서 통신 거리를 엄격히 계산하여 루프 재분할 및 케이블 규격 재검토를 거쳐야 시공 후 통신 에러를 예방할 수 있습니다.

3. 점검 불가능한 천장 내부 은폐 시공: 간혹 시공 편의를 위해 천장 텍스 내부나 알루미늄 루버 깊숙한 곳에 중계기를 던져놓듯 설치하는 경우가 있습니다. 이 경우 수년 뒤 감지기 오작동이나 중계기 고장 발생 시 점검구조차 없어 천장을 뜯어내야 하는 치명적인 하자로 이어집니다. 중계기함은 반드시 지상 0.8m 이상 1.5m 이하의 위치에 설치하거나, 천장 설치 시 유효 직경 45cm 이상의 점검구를 반드시 확보해야 합니다.

4. 중계기 전원선 전압 강하(Drop) 현상: 수신기에서 멀리 떨어진 최상층이나 지하 깊은 구역의 중계기에는 전원 공급용 DC 24V 선로의 저항 때문에 전압 강하가 일어납니다. 입력 전압이 DC 19V 이하로 떨어지면 중계기가 화재 신호를 정상 수신하고도 출력 릴레이를 차단시키거나 통신 요동 현상을 일으킵니다. 이를 방지하기 위해 먼 거리 선로에는 전원 보조 공급장치(전원반)를 중간에 추가 배치하거나 전선 굵기(sq)를 한 단계 상향 시공해야 합니다.
