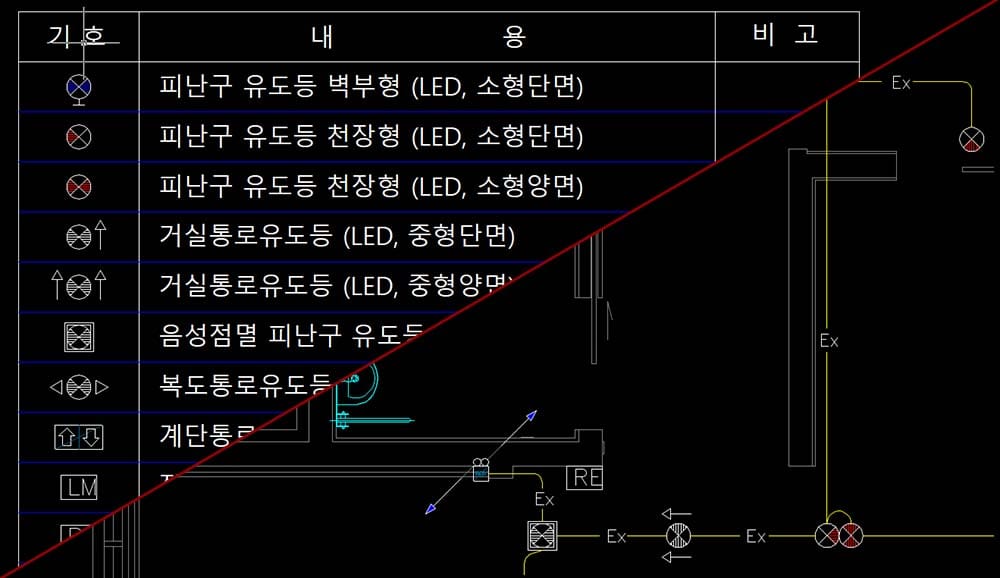

2023년 한여름, 내리쬐는 뜨거운 태양 아래에서 울산 삼산동 7층 규모의 소규모 근린생활시설 신축 공사가 한창이던 때였습니다. 2층 바닥 슬래브에 CD 배관을 열심히 설치하다가 문득 소방 설계 도면을 유심히 보게 되었습니다. 그런데 각 계단 출입구 앞과 뒤에 ‘천장형 유도등’이 양쪽으로 빽빽하게 설계되어 있는 것을 발견하고 너무나 의아했습니다.
“이거 뭔데 20평 정도 되는데 출입구 앞뒤로 천장형 유도등을 둘 다 만들었지?”
주계단/비상계단 출입구만 양쪽 포함 총 6개를 설치하게 되어 있는데 혼잣말로 황당해하며 웃음만 나왔지만, 마침 현장을 방문한 소방 감리원에게 물어보니 돌아온 대답은 씁쓸했습니다.
“어쩔 수 없습니다. 법이 그렇게 바뀌었으니 도면대로 맞춰서 설치해야지요.”
안전을 위한 법이라지만, 현장의 현실과 너무 동떨어진 규제의 서막을 온몸으로 체감한 순간이었습니다.
입체형 유도등 개요 및 소방시설로서의 핵심 가치
화재 시 시인성 확보를 위한 기술적 도입 배경
화재 발생 시 건축물 내부에서 발생하는 유독가스와 짙은 연기는 비상구 표지판의 가시거리를 급격하게 떨어뜨립니다. 기존의 평면형 피난구유도등은 복도나 통로 측면에서 접근할 때 일정한 각도를 벗어나면 잘 보이지 않는 결정적인 단점을 안고 있었습니다.
쉽게 말해 복도 끝에서 출입구를 향해 뛰어갈 때, 벽면에 평평하게 붙어있는 유도등은 코앞에 다다라서야 비로소 눈에 들어온다는 뜻입니다.
입체형 유도등은 이러한 평면형 구조의 한계를 극복하기 위해 돌출된 다면 구조로 설계되었습니다. 대피자가 정면이 아닌 측면 대각선 각도에서 접근하더라도 피난 방향과 비상구 위치를 직관적으로 인식할 수 있도록 광학적 설계가 적용된 소방용품입니다.
소방공사 시 설계에 따른 공사비는 반영되는 부분이므로 시공사나 감리의 입장에서는 도면대로 시공하는 것이 타당하지만, 현장 실무자의 관점에서는 다소 과하다는 생각이 들 때가 많습니다. 계단실(피난구) 주변은 가장 보수적으로 법을 적용하다 보니, 10평 미만의 소형 공간(시야에 전체가 들어오는 거리)마저 면적 예외 없이 규제를 적용하여 공간의 특성을 반영하지 못하는 아쉬움이 있습니다.
입체형 유도등 종류 및 구조별 특징
한여름 땡볕 슬래브 위에서 철근 사이사이 매립 박스를 고정하고 CD관을 연결하다 보면, 도면상 ‘맞은편 규정’ 때문에 불과 1~2m 간격으로 박스를 두 개씩 연달아 설치해야 하는 상황이 발생합니다. “화재 발생 시 시야 확보가 용이한” 비교적 좁은 공간에 천장 유도등이 촘촘히 배치된 모습을 보면, 추후 인테리어 마감 후 대피 공간이 다소 답답해 보이지 않을까 하는 우려가 생기기도 합니다.
방향 및 표시 형태에 따른 분류
구조물이 돌출되어 몇 개의 방향(면)에서 피난 안내를 시각적으로 확인할 수 있느냐에 따른 분류입니다.
면체 입체형 (양면형)
- 두 개의 표시면을 가진 형태입니다.

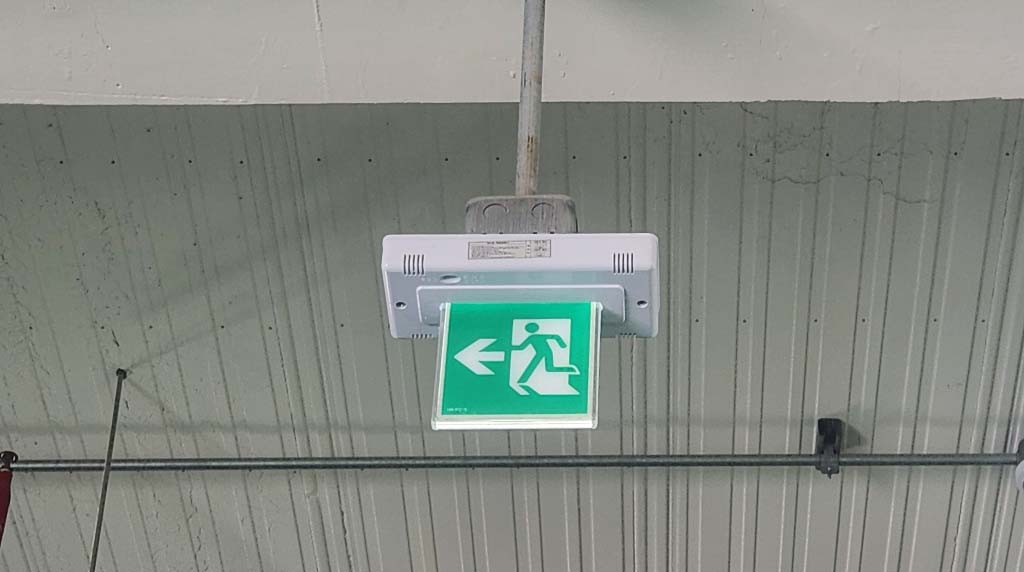

- 복도 천장에 매달려 앞·뒤 양방향에서 피난 방향을 확인할 수 있는 양면형 유도등이 대표적입니다.
3면체 입체형 (삼면형/다각 유도등)
- 전면, 좌측면, 우측면 등 세 개의 표시면을 가진 형태입니다.
- 주로 복도 벽면에 돌출되도록 설치(벽부형)하여 복도 양끝에서 걸어오는 사람과 전면에서 접근하는 사람이 모두 피난구를 식별할 수 있도록 돕습니다.
표시 형태 및 목적에 따른 분류
표시면에 그려진 픽토그램(그림문자)과 화살표의 형태, 유도등 본연의 역할에 따른 분류입니다.
피난구 입체형 유도등
- 녹색 바탕에 백색 문자가 표시되는 형태입니다.
- 출입구(비상구) 자체를 나타내며, 달리는 사람 모양의 픽토그램이 적용되어 “이곳이 탈출구”임을 직관적으로 알려줍니다.
통로 입체형 유도등 (복도/거실)
- 백색 바탕에 녹색 문자가 표시되는 형태입니다.
- 피난구의 위치를 가리키는 화살표(방향 지시)가 함께 포함되어 있어, 굴절된 복도나 넓은 거실에서 탈출구까지의 방향을 단계별로 안내합니다.
부가적인 표시 기능에 따른 분류
시각적인 고정 표지 외에 화재 감지기와 연동되어 추가적인 안내 형태를 제공하는 분류입니다.
일반 입체형 유도등: 상시 점등되어 시각적인 방향만을 제공하는 가장 보편적인 형태입니다.
시·청각 복합 입체형 유도등 (음성점멸 유도등)
- 화재 신호를 받으면 표시면에 비상등이 점멸(시각)되면서 동시에 음성 안내(청각)가 나오는 형태입니다.
- 연기로 인해 시야가 완전히 가려지거나 시청각 장애인이 대피해야 할 때 입체적인 방향 감각을 제공합니다.
현장 시공 여건에 따른 천장 유도등 연결 방식
실제 현장에서는 천장 마감 여부에 따라 배관 및 유도등 설치 구조가 완전히 달라집니다.
텍스나 석고보드 같은 천장 마감이 있는 현장은 슬래브 박스에서 플렉시블 배관을 연장하여 천장 마감선까지 뽑아둔 뒤, 천장 타공 후 천장 유도등을 설치합니다.
반면 마감이 없는 오픈 천장 현장은 매립 박스 또는 해당 위치까지 펜던트를 연결해 법정 기준 높이까지 하향 조절하므로, 슬래브 매립 박스 위치 자체보다는 후공정 천장 여건에 맞춘 연장 배관 시공이 핵심입니다.
적용 공간별 광원 및 표시 규격
과거 형광등 방식에서 현재는 에너지 효율이 높고 수명이 긴 LED 광원이 주를 이룹니다. 입체형 피난구유도등은 휘도(밝기) 기준이 엄격하게 적용되며, 화재 연기 속에서도 표지판 내부의 화살표와 픽토그램이 일그러지지 않고 명확하게 투시되어야 국가검정인증(KFI)을 통과할 수 있습니다.
동작 방식 및 전기 회로 배선 매뉴얼
3선식 배선과 2선식 배선의 결선 매뉴얼
유도등은 상시 점등 상태를 유지하는 2선식 배선 방식과, 평소에는 소등되어 있다가 화재 신호 수신 시 점등되는 3선식 배선 방식으로 나뉩니다. 입체형 유도등 역시 내부 회로 기판과 예비전원 충전 배터리가 내장되어 있어 정전 시에도 최소 20분(11층 이상 또는 지하·무창층 일부는 60분) 이상 자동 점등되는 구조를 갖추고 있습니다.
| 배선 방식 | 선로 구성 | 동작 메커니즘 및 현장 특성 |
|---|---|---|
| 2선식 배선 | L선(충전/점등), N선(공통) | 24시간 상시 점등 상태를 유지하며 내부 충전 배터리를 계속 충전함. 단순 구조이나 전력 소모가 있음. |
| 3선식 배선 | L1(충전선), L2(스위치선), N(공통선) | 평시 소등(배터리 충전만 진행), 화재 수신기 작동 또는 자동화재탐지설비 연동 시 L2선에 전원이 공급되어 즉시 점등. |
실무적으로 3선식 배선을 적용할 때는 소방시설의 화재안전성능기준(NFPC 303)에 따라 감지기 작동, 수동발신기 작동, 비상경보설비 작동, 정전 시 예비전원 전환 등 특정 조건에서 반드시 자동 점등되도록 결선 상태를 확인해야 합니다.
3선식 결선 시 L1(충전선)과 L2(점등선)를 반대로 연결하면 유도등 전원 인가 시 전원 램프에 불이 들어오지 않으므로 주의가 필요합니다. 또한 점검용 스위치를 통한 동작 테스트를 진행하여 정상 점등 여부를 확인해야 합니다.
관련 법령 및 아파트 소형에서 중형 변경 강화 기준
화재안전성능기준(NFPC 303) 개정 핵심 내용
최근 소방청 고시 및 관련 법령 개정에 따라 특정소방대상물의 피난구유도등 규격 기준이 대폭 강화되었습니다. 기존에는 아파트 세대 내부나 복도에 소형 피난구유도등을 일괄적으로 설치할 수 있었으나, 인명 피해 방지와 시인성 개선을 위해 중형 이상 유도등 및 입체형 유도등의 적용 대상이 확대되었습니다.
이는 아파트 복도나 엘리베이터 홀에 설치되던 소형 유도등을 시인성이 뛰어난 중형 이상 유도등이나 입체형으로 교체 시공하도록 한 법적 강제 규정입니다.
| 구분 및 소방대상물 | 기존 설치 기준 | 개정 및 강화된 현행 기준 |
|---|---|---|
| 공동주택 (아파트) | 소형 피난구유도등 일괄 적용 가능 | 중형 이상 피난구유도등 설치 의무화 (복도, 계단 출입구, 대피공간 등) |
| 굴곡진 복도 및 피난 통로 | 평면형 통로유도등 설치 | 보행거리 단축 및 양방향 시인성 확보를 위한 입체형 유도등 신설 권장 및 의무 지정 |
| 다중이용업소 및 판매시설 | 중형 유도등 위주 설치 | 대형 피난구유도등 및 피난 유도선과 연동된 입체형 표시장치 규정 강화 |
‘소방시설 설치 및 관리에 관한 법률 시행령‘에 따라 변경된 규정을 위반하고 기존 소형 유도등으로 임의 시공하거나 미설치할 경우, 완공검사 승인이 불가능함은 물론 소방시설법 관련 규정에 의거하여 과태료 부과 및 행정처분(시정명령) 대상이 됩니다.
현장 실무 관점에서의 규제 개선 과제
원래 10평 미만의 소규모 상가는 법적으로 소형 유도등 설치만으로도 충분한 피난 시인성이 확보되는 공간입니다.
그러나 일부 강화된 규정 적용 과정에서 ‘비상구 출입문 상부 유도등 설치 시 맞은편 천장에도 입체형 유도등 추가 규정’이 기계적으로 일률 적용되는 사례가 발생하고 있습니다. 이로 인해 소규모 상가 복도 천장에 고가의 입체형 유도등이 과도하게 배치되는 현상이 나타나기도 합니다.
반면, 다수의 인원이 거주하여 화재 위험도가 높은 공동주택(아파트)의 경우 기존 소형 기준에서 이제야 중형 이상으로 강화되었습니다.
이처럼 건축물의 규모와 위험도에 맞춘 유연한 법적 적용이 이루어져야 현장의 시공 효율성과 안전성이 함께 극대화될 수 있을 것입니다.
입체형 유도등 상세 설치 높이 및 현장 하자 방지 실무 팁
설치 위치, 보행거리 및 높이 기준
유도등은 설치되는 종류에 따라 정해진 기준 높이와 거리를 철저히 준수해야 시공 후 감리 지적을 받지 않습니다.
피난구유도등 및 입체형 피난구유도등: 바닥으로부터 높이 1.5m 이상의 위치에 설치해야 합니다. 출입구 중앙 상부 배치가 원칙입니다.
복도통로유도등: 복도 모퉁이 및 보행거리 20m 이내마다 설치하며, 바닥으로부터 높이 1m 이하의 위치에 설치합니다. (단, 입체형 유도등을 천장에 설치하는 구조일 경우 시인성 평가 기준 준수)
신축 공사 시 배선 입선 및 인테리어 대응 팁
신축 현장에서 입체형 유도등 매립 박스를 시공할 때는 피난구 유도등 전면 1~2m 앞에 박스를 설치하며 CD관을 바로 연결해 주는 것이 추후 입선 작업할 때 편합니다.
또한 현장에서 인테리어 공사 시작 전 준공 허가서를 먼저 받는 경우가 많으므로, 천장 박스 길이에 맞는 펜던트형 천장 유도등을 준비하여 미리 설치해 두는 것을 추천합니다.
본문 관련 법령 및 공식 출처표
| 구분/대상 | 관할 기관 | 관련 법령/고시명/링크 |
|---|---|---|
| 화재안전성능기준/기술기준 | 소방청 | 유도등 및 유도표지의 화재안전성능/기술기준(NFPC 303 / NFTC 303) |
| 소방시설 설치 및 관리 | 소방청 / 국가법령정보센터 | 소방시설 설치 및 관리에 관한 법률 시행령 [별표 5] |
| 소방용품 기술기준 | 한국소방산업기술원 (KFI) | 유도등의 형식승인 및 제품검사의 기술기준 |
현장에서 접하는 소방 법령과 규제 기준은 때로 지나치게 보수적이거나 까다롭게 느껴질 때가 많습니다. 하지만 도면 정독부터 슬래브 매립 박스 고정, 3선식 결선 상태 점검까지 엔지니어가 기본을 철저히 지키는 것이야말로 화재 시 소중한 인명을 구하는 가장 확실한 방파제가 됩니다. 최신 법령 기준에 맞춘 정교한 시공으로 완공 검사 승인과 안전성 확보라는 두 마리 토끼를 모두 잡으시길 바랍니다.
