방수형 정온식 감지기 비화재보 원인과 올바른 리드선 결선법

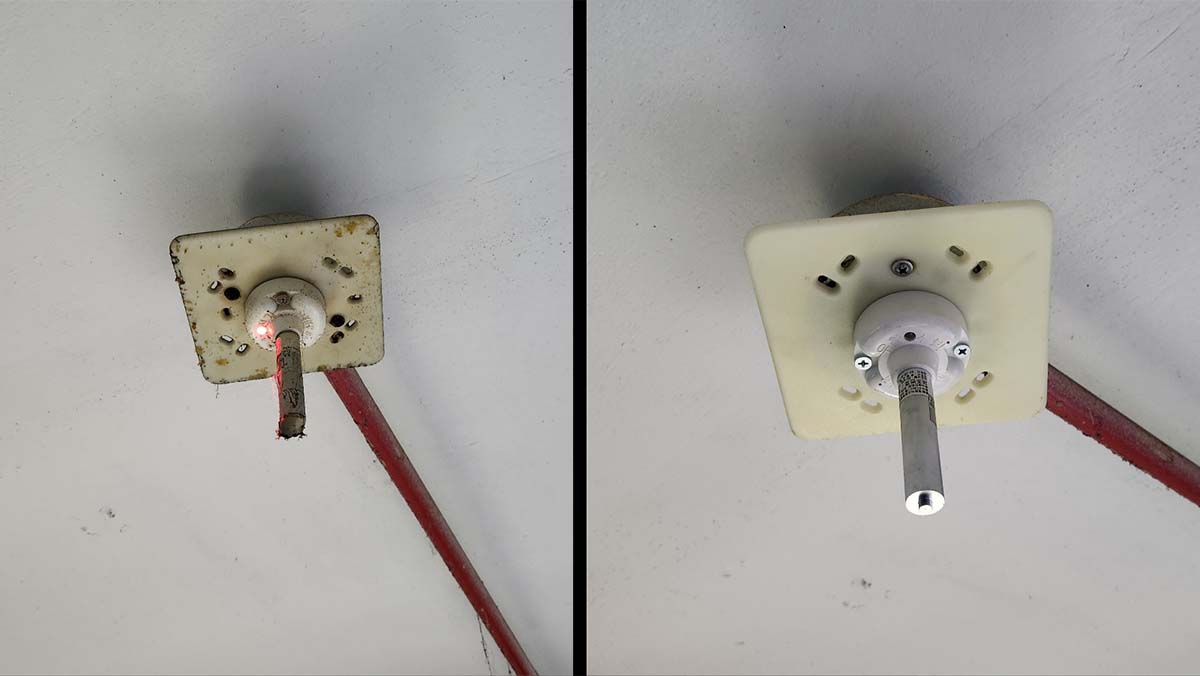

습도와 열기가 가득한 공장 안. 뜨거운 수증기가 올라오는 현장 천장에는 방수형 정온식 감지기가 빨간 램프를 보이며 비화재보를 작동하고 있었습니다. 수신기의 복구로 오류를 해결하려 했으나 복구는 안 되고 상태가 안 좋은 게 보여 감지기를 교체하였습니다.

“상태를 보면 알겠지만 환경이 좋지 않아 방수형이라도 관리를 하지 않으면 고장 납니다.”

“천장에 붙어 있는데 어떻게 관리합니까. 고장 나면 매번 이렇게 교체해야지… 나 원 참”

관리자님은 투덜대며 현장을 벗어났습니다. 화재가 발생하면 가장 먼저 화재를 감지해야 하는 핵심 장비가 평소에는 이렇게 애물단지가 됩니다.

---

방수형 정온식 감지기의 개념과 소방 방재에서의 중요성

소방대상물의 안전을 책임지는 화재 감지기 중에서 방수형 정온식 감지기는 특수 환경에 대응하기 위해 설계된 핵심 방재 설비입니다.

방수형 정온식 감지기의 정의와 특수성

방수형 정온식 감지기는 주위 온도가 일정한 온도 이상으로 상승할 때 감지기 내부의 바이메탈이나 반도체 소자가 열을 받아 접점을 닫음으로써 화재 신호를 보내는 스팟형 열감지기입니다. 일반 감지기와 달리 내부 주요 회로부와 감지부가 특수 에폭시 몰딩과 패킹 처리되어 있어 물방울이나 습기가 밀폐 외함 내부로 직접 침투하지 못하도록 방수 성능을 강화한 제품입니다.

수증기 상존 장소에서 소방 방재의 최전선 역할

식당 주방, 공장 세척장, 보일러실 등은 항시 뜨거운 수증기나 유분, 높은 습도가 유지됩니다. 만약 이곳에 방수 기능이 없는 일반 정온식 감지기를 설치한다면 내부 회로가 부식되어 화재 오동작을 일으키거나 먹통이 되고 맙니다. 방수형 감지기는 이러한 악조건 속에서도 정밀하게 화재를 감지하여 초기 소화 및 인명 대피 시간을 확보해 주는 최전선 장비라 할 수 있습니다.

---

방수형 정온식 감지기 비화재보 발생 원인 분석

방수형이라는 이름만 믿고 정기적인 점검과 유지관리를 소홀히 하면 예외 없이 비화재보(오동작)가 일어납니다.

유분 및 먼지 고착으로 인한 열전달 이상

공장이나 대형 주방 천장은 유분과 미세 먼지가 수증기와 엉겨 붙어 감지기 표면에 이물질이 많이 쌓이면 열이 감지부에 전달되는 특성에 영향을 줄 수 있으며, 현장 환경에 따라 감지기의 정상적인 동작에 영향을 줄 가능성이 있습니다.

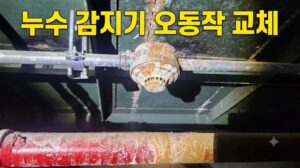

내부 결로 및 미세 절연 저하 현상

방수 구조가 외형적으로 물방울을 막아준다고 해서 장기간 고온다습한 환경에 노출되거나 온도 변화가 반복되면 감지기 내부에 결로가 발생할 가능성이 있으며, 장기적으로 접점이나 전자부품의 성능 저하 원인이 될 수 있습니다.

---

베이스형 감지기와 리드선형 감지기의 구조 차이

현장에서 사용하는 감지기는 결선과 접속 형태에 따라 크게 베이스형과 리드선형으로 구분됩니다.

베이스 단자 체결형의 구조적 특성

일반적인 사무실이나 아파트 천장에 설치되는 감지기는 천장에 나사로 베이스를 고정하고 단자대에 공통, 회로 전선을 체결하는 방식입니다. 감지기 본체를 시계 방향으로 돌려 끼우기만 하면 단자와 기판이 접촉되어 통전되므로 탈부착과 보수가 매우 간단합니다. 그러나 외부 노출 단자가 수분이나 부식성 가스에 노출되면 접촉 불량이 생기기 쉽다는 단점이 있습니다.

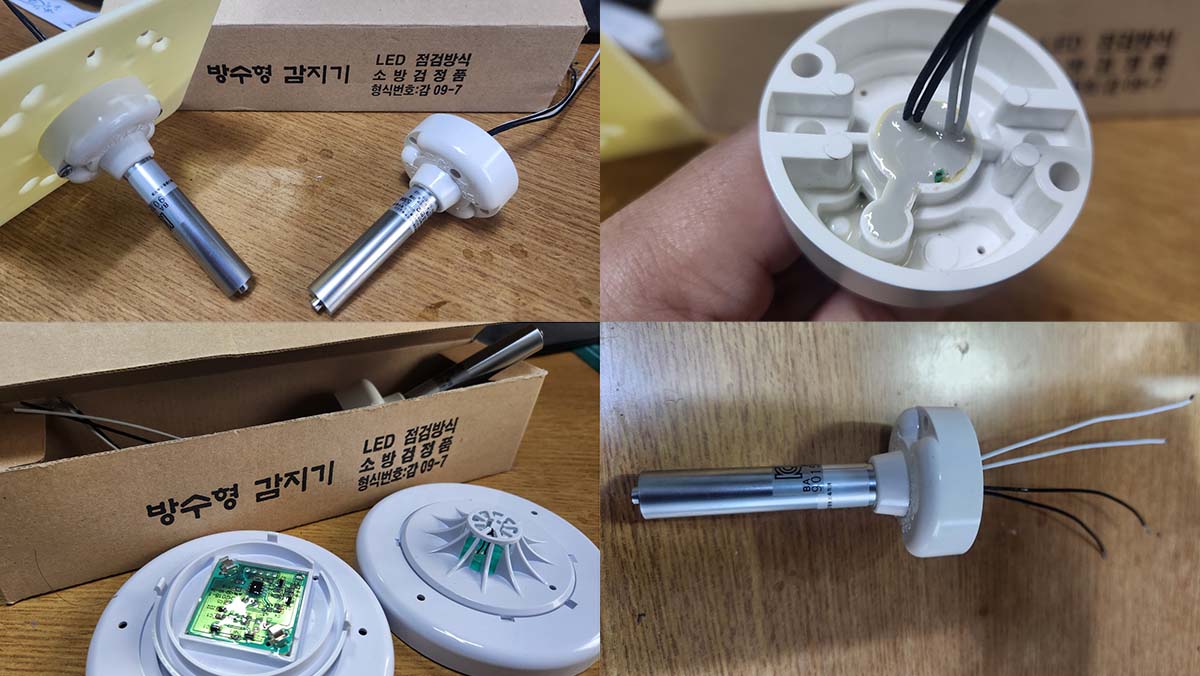

방수형 정온식 감지기의 구조적 특성

반면 방수형 정온식 감지기는 습기 차단을 위해 본체 자체가 에폭시나 회로판이 코팅되어 있습니다. 베이스 단자대가 따로 없으며, 본체 내부에서 에폭시 몰딩을 거쳐 밖으로 인출된 4가닥의 리드선(전선)을 직접 천장 내부 소방 배선과 결선해야 하는 구조를 갖습니다. 따라서 교체 작업 시 테이핑이나 마감 커넥터 작업이 필수적입니다.

---

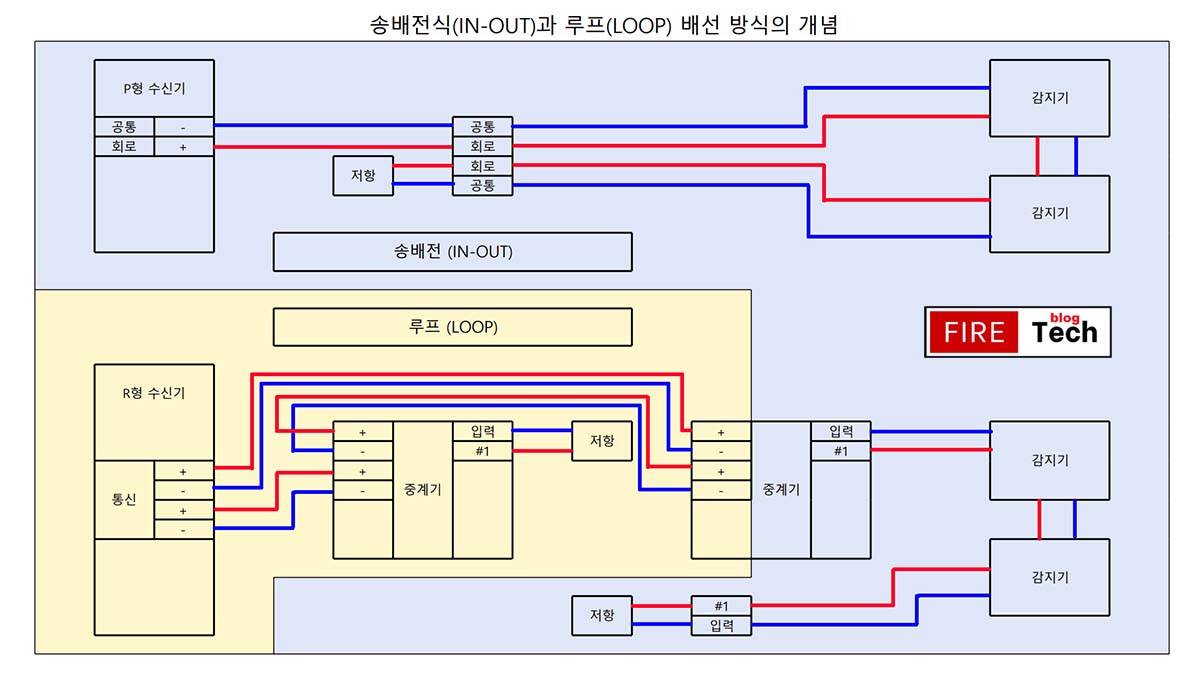

송배전식(IN-OUT)과 루프(Loop) 배선 방식의 개념 비교

소방 회로를 구성하는 배선 방식은 시스템 요구 조건에 따라 공학적으로 명확히 분리됩니다.

송배전식(IN-OUT)의 정의와 도통시험 원리

일반 P형 수신기의 감지기 회로나 R형 수신기의 중계기 이후 감지기 회로에 적용되는 송배전 방식은 수신기(또는 중계기)에서 출발한 선로가 감지기로 들어가고(IN) 다시 나가서(OUT) 다음 감지기로 연속 이어지는 방식입니다. 그리고 회로의 맨 마지막 말단에는 종단저항을 설치합니다. 수신기는 항상 이 종단저항을 통해 미세한 감시 전류를 흘려보내며 회로가 정상 연결되어 있는지 감시합니다. 전선이 끊어지면 미세 전류가 끊기므로 수신기에서 즉시 단선 경보를 띄우게 됩니다.

루프(Loop) 방식과의 결정적 기술 차이

현장에서 간혹 송배전 방식을 루프 방식이라고 잘못 부르는 경우가 있지만 둘은 완전히 다릅니다. 루프(Loop) 방식은 수신기에서 출발한 메인 통신선로가 모든 중계기를 순환하여 다시 수신기로 복귀하는(통신선로) 폐회로입니다. 이는 주로 R형 수신기 및 지능형 아날로그 감지기의 ‘메인 통신 간선’에 적용됩니다. 중요한 것은 R형 시스템이라 할지라도 중계기(모듈)에서 분기되어 나오는 각각의 감지기 회로선은 P형과 동일하게 송배전식(IN-OUT)으로 시공된다는 점입니다.

송배전식(IN-OUT)은 중간에 선이 끊어지면 끊어진 지점 뒷부분의 감지기가 감시 불능 상태에 빠지게 됩니다. 그래서 항상 전선이 돌아온 말단에 종단저항을 설치합니다. 만약 정상 감지기 선로 구성 후 발신기함이나 중계기함 입력에 저항을 미리 설치해 버리면 감지기 선로의 단선을 감지하지 못하므로 반드시 주의해야 합니다. 따라서 도통시험을 정상적으로 수행하기 위해서는 발신기 단자대나 중계기 외부 단자대에 감지기 종단저항을 따로 설치해야 합니다.

---

방수형 감지기 올바른 리드선 결선 방법 및 실무 노하우

리드선형 감지기를 교체할 때는 선로의 연속성을 유지하기 위해 천장 메인 회로, 공통선(IN-OUT)과 감지기 리드선을 하나로 단단히 묶어주는 병렬 이중 결선이 핵심입니다.

잘못된 1:1 직렬 조임 결선의 위험성

초보자나 무자격 시공자가 가장 많이 범하는 실수가 천장에서 내려오는 회로, 공통선(IN-OUT)을 감지기 리드선에 각각 1:1로 찢어서 직렬로 단순 연결해 버리는 행위입니다. 이렇게 배선하면 감지기 내부 접점에 문제가 생기거나 감지기 파손이 생길 때 후단 선로가 통째로 끊어지는 대참사가 발생합니다. 특정 감지기 하나 때문에 전체 구역이 단선되는 트러블슈팅을 유발하며, 해당 감지기 이후의 선로가 단선되어 후단 감지기의 감시가 불가능해질 수 있습니다.

리드선형 감지기 올바른 결선 4단계 절차

기존 베이스 단자대 내부 금속판이 IN선과 OUT선을 상시 연결해 주듯 리드선도 동일하게 작업해야 합니다. 쉽게 말해 들어오는 선(IN)과 나가는 선(OUT), 그리고 감지기 리드선 2가닥을 한꺼번에 한 뭉치로 묶어 연결하는 것입니다.

• 1. 천장 박스에서 내려오는 소방 배선 4가닥(회로 IN, 회로 OUT, 공통 IN, 공통 OUT)을 전선의 같은 색깔로 확인하여 선로를 선별합니다.
• 2. 천장 회로 IN선 1가닥, 회로 OUT선 1가닥, 그리고 감지기의 백색(제품에 따라 다름) 회로 리드선 2가닥을 모두 한데 모아 총 4가닥을 한 번에 결선합니다.
• 3. 천장 공통 IN선 1가닥, 공통 OUT선 1가닥, 그리고 감지기의 흑색(제품에 따라 다름) 공통 리드선 2가닥 역시 모두 한데 모아 총 4가닥을 한 번에 짝지어 결선합니다.
• 4. 고온 다습한 현장 환경이므로 쥐꼬리 결선 방식으로 체결 후 절연 테이핑 마감하여 습기 침투를 완벽히 막아줍니다.

이처럼 감지기선의 연속성을 보존하는 병렬 묶음 결선을 준수해야만 특정 감지기 고장 및 철거 시에도 전체 소방 회로의 단선을 방지하고, 타 구역 감지기의 정상 작동 상태를 유지할 수 있습니다.

---

화재안전성능기준(NFPC) 관련 법령 및 기술 설치 기준

감지기 회로의 배선과 설치 기준은 법률로 엄격히 규정되어 있어 철저히 준수해야 합니다.

NFPC 203 배선 규정 및 화재예방법 기준

자동화재탐지설비 및 시각경보장치의 화재안전기준(NFPC/NFTC 203)에 따르면, 감지기 회로의 배선은 도통시험을 고려하여 반드시 송배전 방식으로 시공하도록 규정하고 있습니다.

또한, 소방시설 설치 및 관리에 관한 법률 제12조 제3항에 의하여 특정소방대상물의 관계인 및 소방안전관리자는 화재 시 소방시설의 기능과 성능에 지장을 줄 수 있는 폐쇄·차단 행위는 물론, 소방시설을 정당한 사유 없이 고장 난 상태로 방치해서는 안 됩니다.

---

본문 관련 법령 및 공식 출처표

소방시설을 원칙에 맞게 관리하는 것은 예기치 못한 화재로부터 인명과 재산을 보호하는 가장 확실한 안전장치입니다.

결로와 습기가 상존하는 가혹한 환경에서 방수형 감지기의 고장과 단선 문제가 반복된다면, 비현실적인 이론 배선에 의존할 것이 아니라 현장 실무에 부합하는 철저한 병렬 묶음 결선과 기밀한 방수 마감을 적용해야 합니다.

법적 기준의 본질을 정확히 이해하고 현장 특성을 반영한 정석 시공만이 시스템의 영속성과 신뢰성을 담보하는 유일한 해법입니다.
