정온식 감지선형 감지기 층고 8미터 역할과 효율성

2019년 관급공사로 진행했던 대형 완충저류시설 소방전기 공사 현장에서 도면을 처음 펼쳤을 때의 당혹감이 아직도 생생합니다.

지하 4층 구조에 층고가 무려 7~8미터에 달하는 거대한 밀폐 공간이었음에도 불구하고, 정작 설계도서에는 일반 광전식 스포트형 감지기가 배치되어 있었습니다. 현장 실무를 경험해 본 엔지니어라면 누구나 가슴이 철렁 내려앉을 만한 상황이었습니다.

이 정도 높이에서 일반 감지기가 먼지나 습기로 오동작하거나 수명이 다해 점검등이 켜지면, 그 높은 천장까지 고소작업대를 매번 반입하여 점검하고 교체하는 사후 관리는 현실적으로 불가능에 가깝기 때문입니다.

화재안전 성능을 완벽히 확보하기 위해 감리단에 즉시 기술 검토서를 제출하고 긴밀한 협의를 시작했습니다. 실제 화재 열기가 상층부에 도달했을 때 확실하게 반응하면서도 평상시 오동작 우려가 없는 정온식 감지선형 감지기로의 설계 변경을 제안했고, 다행히 합리적인 소방 공학적 근거가 받아들여져 전면 수정 보완된 도면으로 시공을 마칠 수 있었습니다.

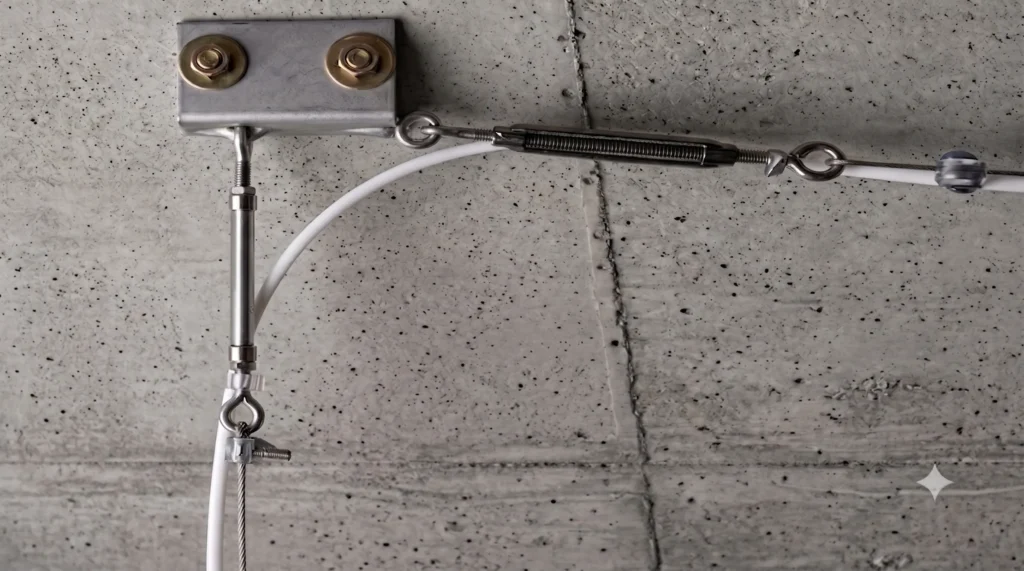

과거에 진행했던 [공기관식 차동식 분포형 감지기] 현장처럼, 메신저 와이어를 양끝 상부 보(Beam)에 단단히 앵커링하여 피아노선처럼 팽팽하게 고정한 뒤 선형 감지선을 전용 고정 클립으로 하나하나 체결해 나가던 그 정밀한 손끝의 감각이 지금도 뚜렷합니다. 만약 그때 설계 변경 없이 기존 도면대로 밀어붙였다면 해당 저류시설은 유지관리 불능으로 인한 대형 화재 리스크를 상시 안고 갈 뻔했습니다.

참고사항 : 저류시설처럼 지하공간에 앵커링할 때는 지하 구조물 특성상 벽면에는 방수층(시트 방수 등)이 시공되므로, 벽면에 기계적으로 앵커링을 할 경우 방수층 파손으로 인한 심각한 누수 하자가 발생할 수 있습니다. 따라서 반드시 상부 보(Beam)에 앵커링을 설치해야 하며. 특별한 경우에 벽면에 해야 할 경우에는 건축설계에 상의후 시공해야 됩니다.

정온식 감지선형 감지기의 개요와 대공간에서의 중요성

높은 층고 환경에서 일반 스포트형 감지기가 가지는 치명적 한계

건축물의 층고가 8미터 이상으로 높아지면 화재 초기 발생하는 열과 연기가 상승하는 과정에서 주위의 차가운 공기와 급격하게 혼합됩니다. 이로 인해 상층부에 도달할 때쯤에는 열기류의 온도가 낮아지고 연기 농도가 희박해지는 일명 열기류의 희석 현상이 발생합니다.

천장에 점 형태로 달랑 매달려 있는 일반 광전식 스포트형 감지기는 이처럼 희석된 연기나 미미한 열기만으로는 감지 챔버 내부를 충족시키지 못해 화재 신호를 신속하게 내보내지 못합니다. 게다가 습기가 차거나 먼지가 쌓여 발생하는 고질적인 오동작 상황에서 그 높은 천장까지 접근하여 유지보수를 하기란 실무적으로 불가능에 가깝습니다.

정온식 감지선형 감지선의 공학적 정의와 배치 효율성

쉽게 말해 정온식 감지선형 감지기는 특정한 일정한 온도에 도달했을 때 외피가 녹으면서 내부 전선이 단락(합선)되어 화재를 감지하는 선 형태의 감지 장치입니다. 넓은 대공간의 천장이나 벽면을 따라 선형태로 길게 연속적으로 배치되기 때문에, 화재 열기가 천장면 어디에 도달하더라도 놓치지 않고 감지 구역 전체를 촘촘하게 커버하는 압도적인 배치 효율성을 자랑합니다.

정온식 감지선형 감지기의 내부 구조 및 구체적 종류

구조적 특징과 절연 피복의 작동 메커니즘

감지선 내부를 들여다보면 스프링처럼 탄성이 강한 두 가닥의 금속 도선(Steel Conductor)이 들어 있습니다. 이 각각의 도선은 특정한 온도에서만 녹아내리는 감열성(Heat-sensitive) 절연 피복으로 정밀하게 감싸져 있으며, 두 전선은 서로 맞닿으려는 강한 힘을 가진 채 꼬여 있습니다.

화재로 인해 주위 온도가 감지선의 공칭 작동 온도(예: 68℃, 88℃, 105℃ 등)에 도달하면 이 절연 피복이 순식간에 용융되면서 내부의 두 도선이 물리적으로 강하게 접촉하여 쇼트(Short) 상태가 됩니다. 수신기는 이 급격한 저항 변화를 화재 신호로 인식하게 되는 아주 확실하고 단순 명료한 메커니즘입니다.

성능과 환경에 따른 종류별 설치 대상 공간

정온식 감지선형 감지기는 외부 환경 차단 능력과 외피 재질에 따라 여러 종류로 나뉘며, 현장 여건에 맞춰 정확하게 스펙을 지정해야 사후 하자가 없습니다.

동작 방식 및 인터페이스 회로 분석

단락 신호 검출과 수신기 연동 매뉴얼

정온식 감지선형 감지기는 전선 자체의 단락을 이용하기 때문에 기존 발신기 세트나 수신기의 P형 감지기 회로에 그대로 연동할 수 있다는 큰 장점이 있습니다. 감지선의 시작점은 인터페이스 모듈(중계기 또는 전용 제어반)에 연결되고, 선의 맨 마지막 끝단에는 회로의 단선 여부를 상시 감시할 수 있도록 종단저항(일반적으로 10kΩ)을 결선합니다.

화재 시 감지선 어딘가가 녹아 합선되면 회로 전체의 저항값이 종단저항을 거치지 않고 zero(0)에 가깝게 떨어지므로, 수신기는 이를 명확한 화재 신호로 포착합니다. 반대로 중간에 선이 끊어지면 저항값이 무한대가 되어 즉각 ‘단선 경보’를 울려 시공 불량을 잡아냅니다.

거리 측정형(Location과 Non-location) 방식의 차이점

현장 설계 시 단순 화재 여부만 알려주는 일반형과 화재가 발생한 정확한 위치를 미터(m) 단위로 표시해 주는 거리 측정형(Addressable/Location) 시스템 중 하나를 선택해야 합니다. 지하 수 킬로미터에 달하는 전력구나 대형 물류창고처럼 화재 지점을 눈으로 쉽게 찾을 수 없는 공간에서는 반드시 거리 측정형 인터페이스 모듈을 도입해야 초기 소화 성공률을 극대화할 수 있습니다.

최신 화재안전기준에 따른 법적 근거 분석

층고별 감지기 선정 기준 (소방시설법 및 화재안전성능기준)

현행 화재안전성능기준(NFPC 203) 및 화재안전기술기준(NFTC 203)에 따르면, 부착 높이에 따라 설치할 수 있는 감지기의 종류를 엄격하게 제한하고 있습니다. 층고가 높아질수록 열기류 확산으로 인해 일반 감지기는 법적으로 전면 배제됩니다.

소방시설법 시행령 제15조 관련 실무 해설: 층고 8미터가 넘는 순간 일반적인 3종 광전식이나 차동식 스포트형 감지기는 법적 기준 미달로 감리 준공 승인이 나지 않습니다. 만약 완충저류시설이나 지하 대공간에 스포트형이 설계되어 있다면 즉시 화재안전기술기준(NFTC 203)을 근거로 기술 검토서를 작성해 정온식 감지선형 감지기나 분포형 감지기로 변경 승인을 받아내야 엔지니어로서 부실시공 책임을 면할 수 있습니다.

종류별 상세 설치 방법 및 현장 실무 팁

설치 높이, 수평 간격 및 보행거리 배치 기준

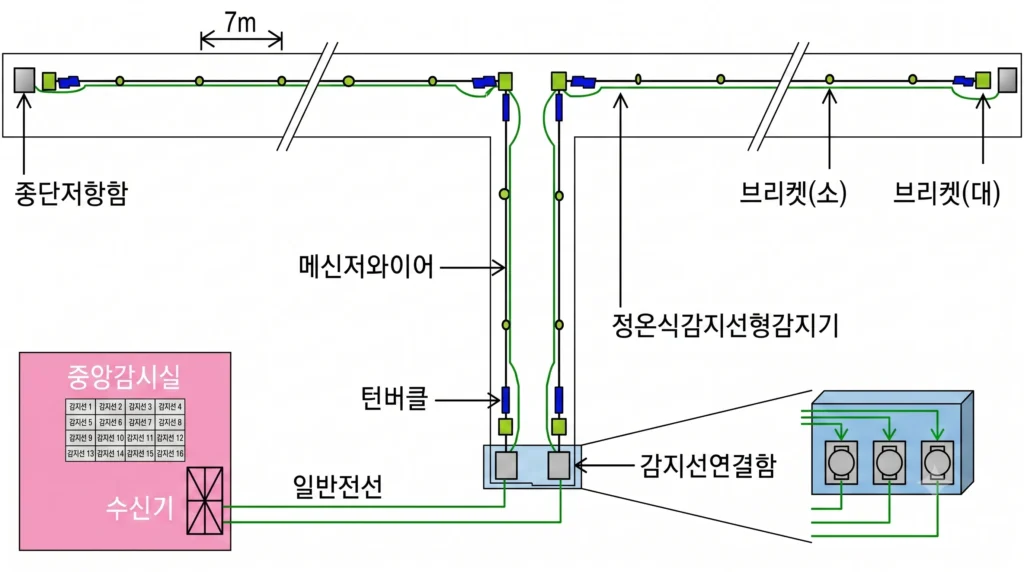

정온식 감지선형 감지기를 천장면에 설치할 때는 소방청 고시에 명시된 특성별 감지 범위를 칼같이 계산해야 합니다. 감지 구역의 바닥면을 기준으로 화재안전기준이 정한 수평거리 기준을 충족하도록 선과 선 사이의 이격 거리를 나란하게 배치해야 합니다.

완충저류시설 및 대공간 하자 방지 실무 노하우

습기가 가득 차는 지하 저류시설이나 완충저류조 공사 시 가장 빈번하게 터지는 하자는 바로 양끝 벽면 또는 상부 보(Beam) 고정부의 풀림 현상입니다. 콘크리트 벽면에 앵커를 박고 메신저 와이어(Messenger Wire)를 턴버클로 당길 때, 초기 인장력을 너무 과하게 주면 겨울철 수축 현상으로 인해 와이어가 끊어지거나 앵커가 뽑혀 나갑니다.

반대로 너무 느슨하면 여름철 늘어짐 현상으로 하자가 발생합니다. 타이트하게 당긴 후 반드시 와이어 로프 클립으로 이중 잠금을 해주고, 감지선과 이종 금속 간의 접촉으로 인한 부식을 막기 위해 반드시 절연 코팅된 전용 고정 클립을 사용해 마감하는 것이 좋습니다.

본문 관련 법령 및 공식 출처표

본 글에서 다룬 설계 변경 기준과 법적 의무 설치 규정은 대한민국 소방청 고시 및 국가법령정보센터의 현행 법률을 바탕으로 작성되었습니다. 원문의 정확한 수치와 조항을 확인하시려면 아래 공식 링크를 참조하시기 바랍니다.

엔지니어 제언

소방 설계 도면은 책상 위에서 수식과 규정만으로 완성될 수 있지만, 그것이 구현되는 현장은 수많은 변수가 도사리는 입체적인 공간입니다. 층고 8미터가 넘는 완충저류시설이나 대형 물류창고에 일반 스포트형 감지기를 그대로 시공하는 우를 범하지 않으려면, 설계 단계에서부터 소방 공학적 메커니즘과 유지관리의 한계를 명확히 꿰뚫어 보아야 합니다.

초기 설계 단계에서 정온식 감지선형 감지기로의 과감한 설계 변경을 이끌어내는 유연성과 전문성이야말로 건축물의 자산 가치를 지키고 대형 화재 참사를 원천 차단하는 베테랑 소방 엔지니어의 진짜 가치라고 확신합니다. 시공 전 반드시 현행 화재안전기술기준(NFTC 203)의 수평거리 배치를 재검토하시어 하자가 없는 완벽한 소방 방재 시스템을 구축하시길 바랍니다.
