소방시설 380V·440V 위험성과 MCC반 안전관리 수칙

1996년 군을 제대하고 2년이 흐른 시점, IMF 외환위기가 닥치기 직전의 어느 날이었습니다. 30년이 지난 지금도 뇌리에 찍혀 지워지지 않는 그날의 공기와 냄새가 있습니다. 당시 저는 막바지 마감 공정이 한창이던 4층 상가 빌딩의 전기 공사 현장에 투입되어 있었습니다.

건물 계단실 배전반 앞에서 한국전력에서 수령한 380V 전력량계를 고정하고, 전신주에서 타고 내려온 활선을 결선하는 작업이 진행 중이었습니다. 현장 경험이 풍부했던 노련한 팀장님은 절연장갑도 아닌 일반 목장갑 하나에 의지해 살아 움직이는 380V 전선을 전력량계 1차측에 물려 나가고 계셨고, 저는 옆에서 배선용 차단기를 고정하며 볼트를 조이고 있었습니다.

그 순간, 귀를 찢는 듯한 폭음과 함께 눈앞이 온통 하얗게 번쩍이는 거대한 불기둥이 우리 두 사람을 향해 무서운 기세로 밀고 들어왔습니다. 전선 간 오결선으로 인해 순간적으로 거대한 전류가 흐르며 발생한 아크 플래시(Arc Flash) 폭발이었습니다.

“부아아아앙!” 하는 굉음과 함께 뿜어져 나온 수천 도의 열기는 주위의 산소를 순간적으로 빨아들인 뒤에야 겨우 멈추어 섰고, 멀쩡하던 전력량계는 단 몇 초 만에 시커먼 숯덩이가 되었습니다. 다행히 주변에 가연물이 없어 대형 화재로 번지지는 않았지만, 정신을 차린 팀장님이 하얗게 질려 손을 떨며 뱉은 첫마디는 아직도 생생합니다.

“상을 다른 데 연결했네…”

베테랑이라는 타이틀이 무색하게, 고작 상(Phase) 하나를 잘못 연결한 순간의 파괴력은 공포 그 자체였습니다. 약국으로 미친 듯이 달려가 우황청심환을 사 와 들이키던 그 모습은 전기가 가진 본질적인 위험성을 뼈저리게 깨닫게 했습니다.

이 기억은 수십 년이 지난 지금도 제가 소방시설을 점검하고 유지·관리할 때 가장 먼저 떠올리는 안전지침이 되었습니다. 흔히 소방시설이라고 하면 배관과 물만 생각하기 쉽지만, 이 모든 설비를 제어하고 구동하는 심장부는 결국 감시제어반과 동력제어반(MCC)이라는 전기 설비입니다.

만약 소방펌프를 구동하는 동력제어반에서 이런 단락 사고나 아크 플래시가 발생한다면, 화재를 진압해야 할 소방시설 자체가 마비되어 건축물 전체가 무방비 상태에 놓이게 됩니다.

베테랑의 경험조차 무력화시키는 전기 사고의 무서움을 직접 목격했기에, 현장에서의 철저한 절연 보호구 착용과 절차 준수는 타협할 수 없는 절대 원칙입니다. 안전은 결코 타성이나 경력으로 담보될 수 없으며, 사소한 결선 오류 하나가 대형 참사로 이어질 수 있다는 경각심을 늘 가슴에 새겨야 합니다.

소방시설 동력제어반 고전압 전원의 본질적 위험성

380V 및 440V 주전원의 치명적인 감전 메커니즘

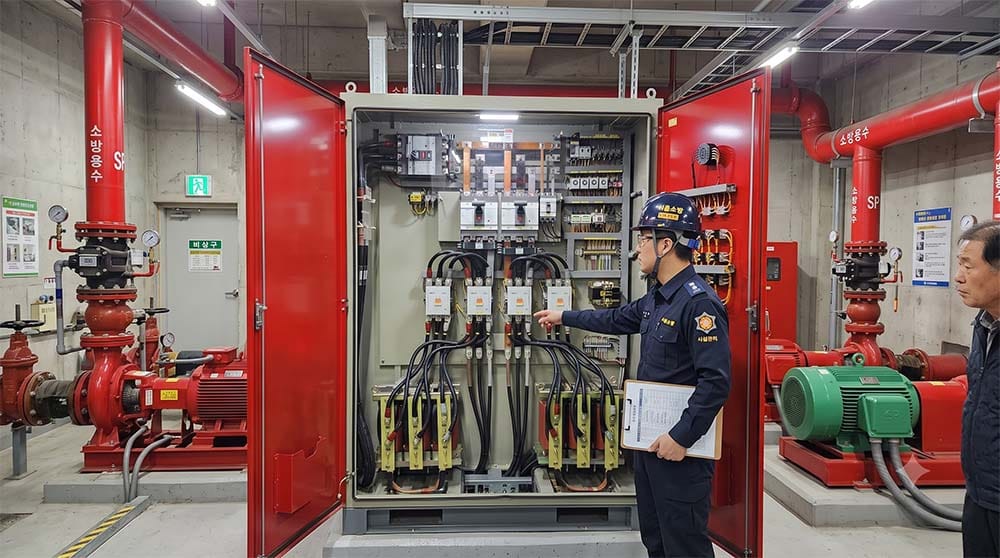

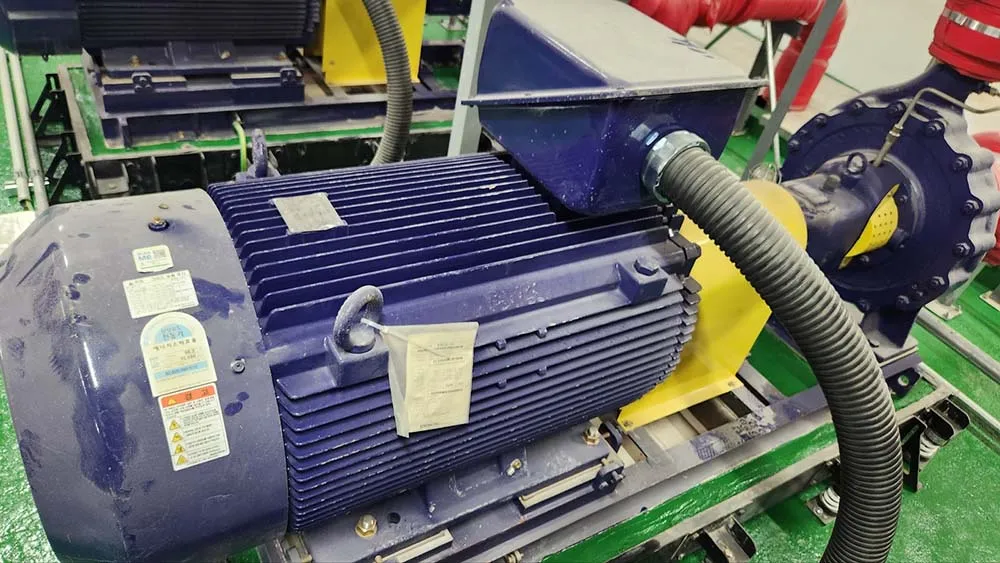

수계 소방시설의 핵심인 소방펌프를 구동하는 전원은 일반적으로 380V 삼상 전원을 사용하며, 대규모 산업단지나 특수 고층 건축물의 제연 팬 구동부에는 무려 440V에 달하는 고전압 활선 전원이 상시 인입됩니다. 이러한 고전압 동력 전원은 일반 가정용 220V 단상 전원과 비교했을 때 감전 시 인체를 관통하는 통전 전류의 크기 자체가 수배 이상 높기 때문에 치명적입니다.

오결선이나 절연 파괴로 인해 작업자의 신체가 활선에 접촉하는 순간, 인체 저항을 뚫고 흐르는 전류는 심실세동을 즉각적으로 유발하여 현장에서 심정지를 일으키는 직접적인 원인이 됩니다.

특히 소방 펌프실은 환경 특성상 항상 습기가 많고 바닥에 잔수가 존재할 확률이 매우 높습니다. 물기가 있는 상태에서 380V 또는 440V 전압에 노출되면 인체 피부 저항이 평상시의 10분의 1 수준으로 급격히 떨어지며, 이는 통전 전류량을 치명적인 수준으로 증폭시킵니다.

베테랑 기술자라 할지라도 소방펌프 동력반 내부에서 활선 상태로 점검을 감행하거나 절연 장구 없이 제어반 내부를 만지는 행위는 스스로를 시한폭탄 위에 올려놓는 것과 다름없음을 명심해야 합니다.

수계 소방시설 배관 누수와 MCC반 아크 단락 폭발

배관 크랙 및 미세 누수가 전력 버스바에 미치는 영향

옥내소화전설비나 스프링클러설비의 배관은 항상 높은 압력(유압)으로 가압되어 있습니다. 시간이 흐름에 따라 배관 용접부의 부식, 신축이음의 피로 파괴 등으로 인해 미세한 크랙이 발생하면 고압의 소방용수가 안개 형태로 분출되는 현상이 발생하곤 합니다.

이때 분출된 미세 수분이 하필이면 인근에 위치한 소방 펌프 동력제어반(MCC, Motor Control Center) 내부로 침투할 경우, 상상 초월의 재앙적인 대형 폭발 사고로 직결됩니다.

쉽게 말해 이 현상은 고전압이 흐르는 구리 버스바(Busbar) 사이에 전도성을 가진 소방용수가 교량 역할을 하여 상간 단락(Short Circuit)을 일으키는 구조입니다. 공기 중으로 엄청난 에너지가 일시에 방출되는 아크 플래시(Arc Flash) 현상이 발생하면서 제어반 내부는 순간적으로 수천 도에 달하는 플라즈마 상태로 변하고, 강철로 된 외함 문을 찢어발길 정도의 강력한 폭발력을 동반하게 됩니다.

중성선 단선에 의한 과전압 유입과 제어 회로 소손 메커니즘

N선 단선이 화재 수신기 및 MCC반에 미치는 치명적 영향

삼상 4선식(380V/220V) 시스템을 채택하고 있는 국내 소방 동력 전원 계통에서 중성선(N선)의 연결 상태는 시스템 전체의 기동 여부를 결정짓는 절대적인 요인입니다. 만약 노후화나 물리적인 충격, 혹은 고정 볼트의 풀림으로 인해 중성선이 단선(Open)되면, 삼상 부하의 불평형으로 인해 순간적으로 220V 전원을 공급받던 제어 회로 계통에 380V에 육박하는 극심한 과전압이 그대로 유입됩니다.

이로 인해 소방 펌프 동력제어반 내부의 전자접촉기(MC) 조작 코일이 순식간에 불타버려 소방펌프가 정상적으로 기동하지 못하게 되며, 건축물 전체의 소방 안전을 총괄하는 화재수신기 내부의 메인 기판(PCB)까지 과전압으로 패키지 소손되는 연쇄적 붕괴가 일어납니다. 실제 화재 상황에서 과전압 유입으로 수신기가 먹통이 되고 소방펌프가 멈춰 선다면, 그 결과는 대형 인명 피해와 자산 전소라는 참혹한 결과로 이어질 수밖에 없습니다.

비상발전기 ATS 수동 절체 시 아크 플래시 재해 예방

380V 수동 전환 시 발생하는 잔류 전하와 폭발 위험성

정전 발생 시 소방시설에 상시 비상 전원을 공급하기 위해 설치된 자동절체스위치(ATS, Automatic Transfer Switch)는 평상시 자동으로 한전 전원과 비상발전기 전원을 오가며 감시합니다. 그러나 장비 점검이나 오동작으로 인해 작업자가 380V 전압이 살아있는 상태에서 무리하게 레버를 꽂아 수동으로 절체를 시도하는 행위는 대단히 위험천만한 행동입니다.

한전 전원과 발전기 전원의 위상차(Phase Difference)가 존재하는 상태에서 물리적인 아크 소호 기능이 배제된 채 수동으로 절체를 가하게 되면, 양단 전원 간의 단락 현상과 더불어 엄청난 강렬한 아크 플래시가 작업자의 전면에서 터지게 됩니다. 이 아크 열풍은 시력을 순간적으로 상실하게 만들 뿐 아니라, 입고 있는 작업복을 전소시키고 호흡기에 중증 화상을 입히는 치명적인 산업 재해로 연결되므로 절대 금기시되어야 합니다.

법적 근거 및 화재안전기준과 실무 안전 지침

소방시설법 및 산업안전보건법 기준 안전 규정 분석

소방시설의 전원 시스템은 소방청 고시인 화재안전성능기준(NFPC)과 화재안전기술기준(NFTC)의 엄격한 법적 테두리 안에서 관리되어야 합니다. 특히 옥내소화전설비의 화재안전기술기준(NFTC 102) 및 스프링클러설비의 화재안전기술기준(NFTC 103)에 따르면, 소방 펌프용 동력제어반(MCC)은 반드시 화재로 인한 피해 우려가 없는 전용의 구획된 실에 설치되어야 하며 비상 전원 회로와 상시 동력선은 분전반 내부에서 완벽히 격리되어야 합니다.

또한 산업안전보건법 제38조(안전조치) 및 안전보건규칙 제304조에 의거하여, 380V 이상의 전압이 인입되는 모든 동력제어반 분전반 내부에는 작업자가 문을 열었을 때 충전부에 직접 접촉하는 것을 원천 차단하는 보호판(Dead Front Guard)을 필수적으로 설치하도록 규정하고 있습니다. 이를 위반하여 상시 충전 노출부를 방치할 경우 소방 점검 시 지적 사항이 될 뿐만 아니라, 적발 시 막대한 과태료 처분을 면할 수 없습니다.

종류별 상세 설치 방법 및 동력반 잔류 전압 확인 실무

정전 선언 후에도 살아있는 유도성 에너지를 방전하는 절차

현장에서 소방안전관리자나 초급 엔지니어들이 가장 많이 실수하는 부분 중 하나가 “메인 차단기를 내렸으니 전기가 안 흐를 것”이라는 맹신입니다. 소방 펌프용 대용량 모터에 전력을 공급하는 대용량 전선 케이블과 커패시터(역률 개선용 콘덴서) 내부에는 차단기를 내린 직후에도 엄청난 양의 잔류 전하(유도성 잔류 전압)가 그대로 충전되어 남아 있습니다.

차단기를 내리자마자 제어반 내부 단자대를 맨손으로 만졌다가는 이 잔류 전하에 의해 끔찍한 비명과 함께 강력한 감전 충격을 입게 됩니다. 따라서 전원 차단 후 최소 3분 이상 콘덴서 내부 전하가 자연 방전되도록 대기한 다음, 정밀 정격 고압 검전기를 단자대에 직접 접촉하여 전압이 완전히 계측되지 않는 고유의 무전압 상태를 직접 눈으로 확인한 뒤에라야 안전장갑을 끼고 정비 공구 유도 배선을 대어야 안전을 담보할 수 있습니다.

또한 가스계 소화설비인 이산화탄소(CO2) 실린더실 내부의 전기 배관을 시공하거나 유지 보수할 때, 설계 도면을 오인하여 제어 신호선 배관 내부로 380V 동력 전원선을 오인 인입시키는 초보적인 배선 하자가 간혹 발생합니다. 이는 가스 방출 제어반 소손뿐 아니라 실린더 밸브의 오동작을 유발하여 실린더실 내부의 가스 무단 방출로 인한 질식사라는 초대형 참사로 이어지므로 고전압 라인과 약전류 신호 라인은 배관 단계에서부터 철저하게 분리 독립 마킹하는 시공 표준을 정착시켜야 합니다.

본문 관련 법령 및 공식 출처표

본 블로그 포스팅에서 서술한 모든 기술적 데이터와 소방 안전 규정은 대한민국 현행 소방관계법령 및 소방청 고시, 고용노동부 법령에 근거하여 작성된 신뢰할 수 있는 사실 자료입니다. 아래의 공식 출처표를 통해 해당 기관의 원문 규정을 직접 정밀 교차 검증하실 수 있습니다.

안전은 타협 없는 기본 원칙의 준수로부터 시작됩니다

소방시설 동력제어반 내부의 380V와 440V 전원은 화재라는 비상 상황에서 건축물 내의 수많은 생명을 구하기 위해 잠재되어 있는 거대하고 강력한 기동 에너지입니다. 그러나 이 위대한 에너지를 다루는 작업자와 엔지니어가 기본적인 안전 수칙과 법적 규정을 외면한 채 자만하거나 방심하는 순간, 그 에너지는 아크 플래시 폭발과 감전이라는 잔인한 부메랑이 되어 돌아옵니다.

30년 전 제 눈앞에서 순식간에 타버린 한전 계량기와 베테랑 팀장님의 떨리던 손끝이 주었던 교훈은 명확합니다. 전기는 결코 사람의 경력을 봐주지 않으며, 법령과 안전 기술 기준은 수많은 사고 데이터의 피로 쓰인 절대적인 이정표라는 사실입니다.

현장의 소방 엔지니어 및 소방안전관리자 여러분께서는 본 가이드에서 제시한 법적 기준과 실무 체크리스트를 현장에 철저히 투영하시어, 단 한 건의 아크 폭발이나 감전 재해도 없는 완벽하게 통제된 안전 구역을 구축해 나가시기를 진심으로 기원합니다.
