프리액션밸브 작동원리와 세팅 방법, 오작동 긴급 대처법

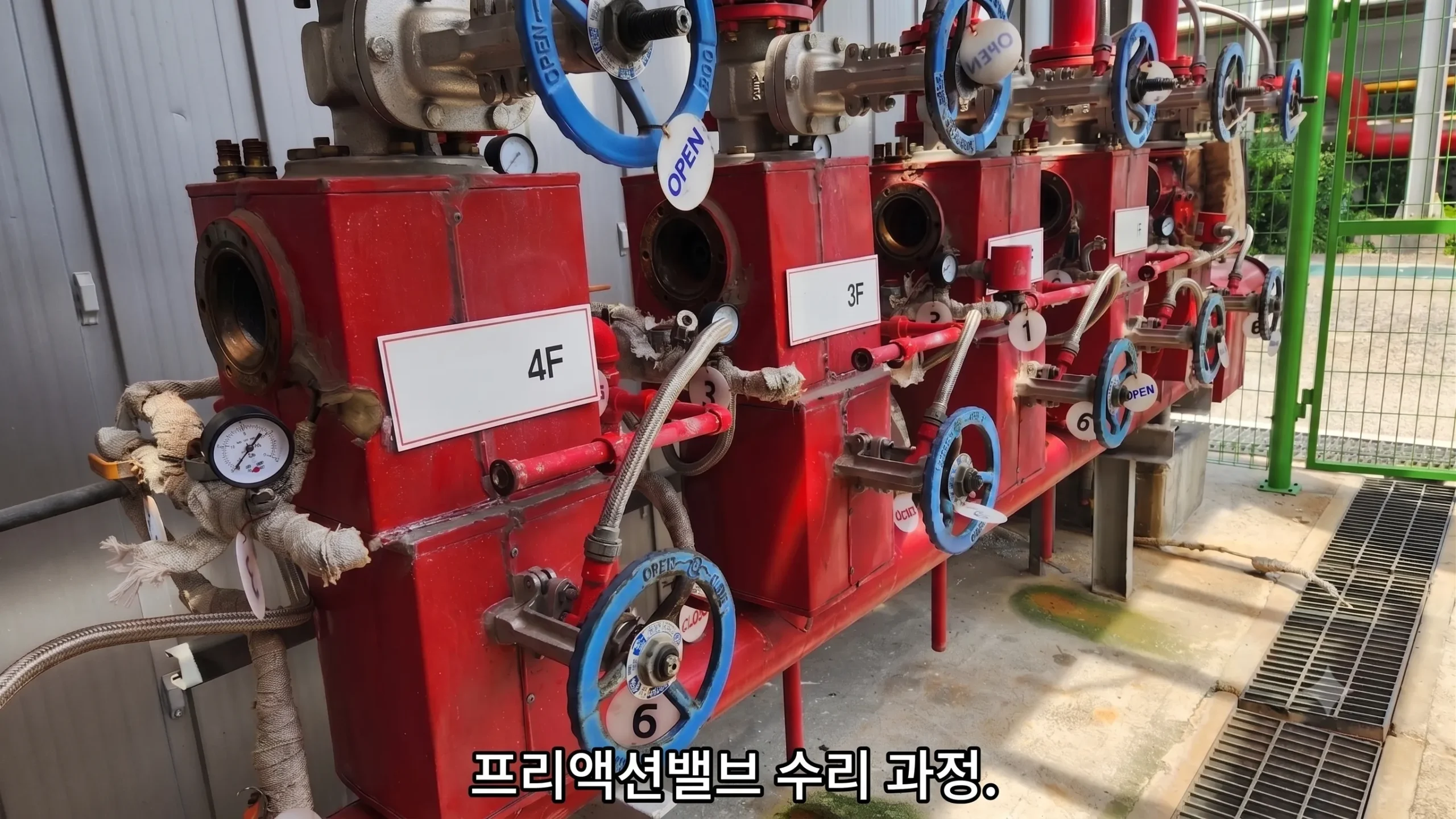

약 두 달 전, 한 공장의 소방 점검 중 1층 드렌처 설비와 각 층 노즐 분사 테스트를 진행했는데 설치된 프리액션밸브 5대가 단 한 대도 열리지 않는 초유의 사태가 발생했습니다. 급하게 현장 의뢰를 받고 달려가 진단을 시작했습니다.

설치된 지 5년밖에 안 된 밸브라고는 믿기지 않을 만큼 외관 노후화가 심각했습니다. 정확한 원인을 찾기 위해 트림 배관을 분리하고 본체를 완전히 분해해 보니 상태는 생각보다 훨씬 더 충격적이었습니다.

겨울철 동파를 막겠다고 감아둔 고온 스팀라인의 열기가 화근이었습니다. 1차측 가압수와 챔버에 고여 있던 소화수가 계속 열을 받으면서 내부 전체가 시뻘건 녹으로 뒤덮여 클래퍼가 꽉 붙어버린 겁니다. 게다가 지속적인 열팽창 압력을 견디지 못해 챔버 부위에 쩍 하고 균열까지 가 있었습니다. 챔버가 터지고 내부가 붙어버렸으니 신호가 들어가도 밸브가 움직일 리가 없었습니다.

사실 이런 상태는 단순 소모품 교체로 해결될 수준이 아닙니다. 밸브 전체를 신품으로 바꾸고, 잘못 감아놓은 스팀라인을 싹 철거한 뒤 단열 벽체를 세워 전용 밸브실을 따로 만들어주는 게 유일한 근본 해결책이었습니다.

하지만 당장 수천만 원에 달하는 교체 비용을 집행하기 어렵다는 공장 측 사정 때문에 우선 임시 긴급 조치만 진행하기로 했습니다. 균열이 간 챔버 부위는 정밀 용접으로 때우고, 내부 녹을 긁어낸 뒤 방청 도장 작업을 거쳤습니다. 그리고 열로 파손된 압력스위치와 탬퍼스위치, 솔레노이드 밸브를 신품으로 교체해 간신히 법정 작동 상태만 맞춰놓았습니다.

일단 배관을 살려놓기는 했지만, 고온에 오래 노출되어 주철 몸체 조직이 약해진 상태라 미세 균열이나 재고착은 조만간 다시 터질 수밖에 없습니다. 현장 관계자분께도 이 점을 강력히 경고해 드렸습니다. 과태료나 소방서 지적을 피하는 게 목적이 아니라, 진짜 불이 났을 때 제 기능을 할 수 있도록 제대로 된 설비 환경을 만들어주는 것이 기업 자산을 지키는 진짜 안전관리입니다.

프리액션밸브의 구조와 주요 부품 명칭 해설

준비작동식 스프링클러 설비의 핵심 제어 장치인 프리액션밸브(Pre-action Valve)는 화재가 발생하지 않은 평상시에는 1차측 배관까지만 가압수를 채워두고, 2차측 배관(밸브 상단부터 헤드까지)은 대기압 상태의 공기로 유지하는 특수 밸브입니다. 이는 동파 우려가 큰 지하 주차장이나 외부 노출 공간에서 배관 내 소화수가 얼어 터지는 사고를 방지하고, 오작동으로 인한 수손(물 대미지) 피해를 최소화하기 위해 도입된 고도화된 시스템입니다.

평상시에는 물을 안전하게 붙잡아두고 있다가, 실제 화재 시에만 빗장을 푸는 똑똑한 차단막 역할을 수행하는 것입니다. 이 시스템이 오차 없이 완벽하게 작동하여 인명과 재산을 보호하기 위해서는 내부를 구성하는 핵심 부품들이 유기적으로 맞물려 돌아가야 하므로, 소방 엔지니어와 관리자는 각 구성 요소의 메커니즘을 명확히 이해하고 있어야 합니다.

솔레노이드 밸브의 기동 원리와 클래퍼 감압 방식

가장 먼저 시스템의 트리거 역할을 하는 솔레노이드 밸브(Solenoid Valve, 기동용 전자밸브)는 화재 감지기(A, B 구역 교차회로)가 교차 작동할 때 수신기(수동조작함 포함)로부터 DC 24V 전기 신호를 받아 가장 먼저 물리적으로 열리는 핵심 부품입니다. 프리액션밸브 내부에는 밸브를 닫힘 상태로 유지하는 ‘클래퍼(Clapper)’가 있고, 이 클래퍼를 밀어주고 있는 힘의 원천이 바로 ‘클래퍼 상부 챔버(Chamber)의 수압’입니다.

솔레노이드 밸브가 개방되면 이 챔버 내부의 가압수가 급격히 배출되면서 압력이 떨어지게(감압) 되고, 이로 인해 1차측의 강한 수압이 클래퍼를 밀어 올리며 본 밸브가 본격적으로 기동하게 됩니다.

압력스위치를 통한 개방 신호 송출 및 화재 경보

밸브가 성공적으로 개방되어 1차측의 가압수가 2차측 배관으로 급격히 넘어갈 때, 그 수압 변화를 즉각적으로 감지하는 장치가 바로 압력스위치(Pressure Switch, 2차측 작동 표시 장치)입니다.

유입된 소화수의 압력에 의해 스위치의 접점이 붙으면, 감시제어반(수신기)으로 ‘밸브 개방 완료’ 신호가 송출되어 방재실에서 시스템의 정상 작동 여부를 직관적으로 확인할 수 있게 합니다. 이와 동시에 해당 방호구역에는 사이렌 등 화재 경보가 명확하게 작동하여 건물 내 인원들의 신속한 대피를 유도합니다.

탬퍼스위치의 상시 감시 및 오조작 방지 기능

마지막으로 시스템의 신뢰성을 상시 감시하는 탬퍼스위치(Tamper Switch)는 프리액션밸브의 1차측 및 2차측에 설치된 주 제어 개폐밸브(개폐표시형 버터플라이 밸브 등)의 개폐 상태를 감시하는 안전 센서입니다. 소방시설 관리 소홀이나 고의적인 조작으로 인해 이 밸브들이 잠기게 되면 화재가 발생해도 헤드로 물이 공급되지 못하는 치명적인 상황이 발생합니다.

탬퍼스위치는 누군가 임의로 밸브를 아주 미세하게만 잠그더라도 감시제어반에 즉시 ‘밸브 주의’ 경보를 발생시켜, 소화수가 이동하는 길목이 상시 100% 열려 있도록 유지하는 파수꾼 역할을 합니다.

유기적 결합을 통한 소방방재 시스템의 신뢰성 확보

이처럼 프리액션밸브는 전기적 신호를 기계적 작동으로 전환하는 솔레노이드 밸브, 작동 상태를 피드백하는 압력스위치, 그리고 설비의 정상 기능을 상시 감시하는 탬퍼스위치가 완벽한 삼박자를 이루어야만 제 성능을 발휘합니다. 화재 초기 진압의 성패는 이 작은 부품들의 철저한 유지관리와 정기적인 작동 점검에 달려 있다고 해도 과언이 아닙니다.

비록 눈에 잘 띄지 않는 펌프실이나 부속실에 위치해 있지만, 오차 없는 유기적 결합을 통해 대형 화재로의 확산을 막아주는 소방방재 시스템의 심장부와도 같은 존재임을 명심해야 합니다.

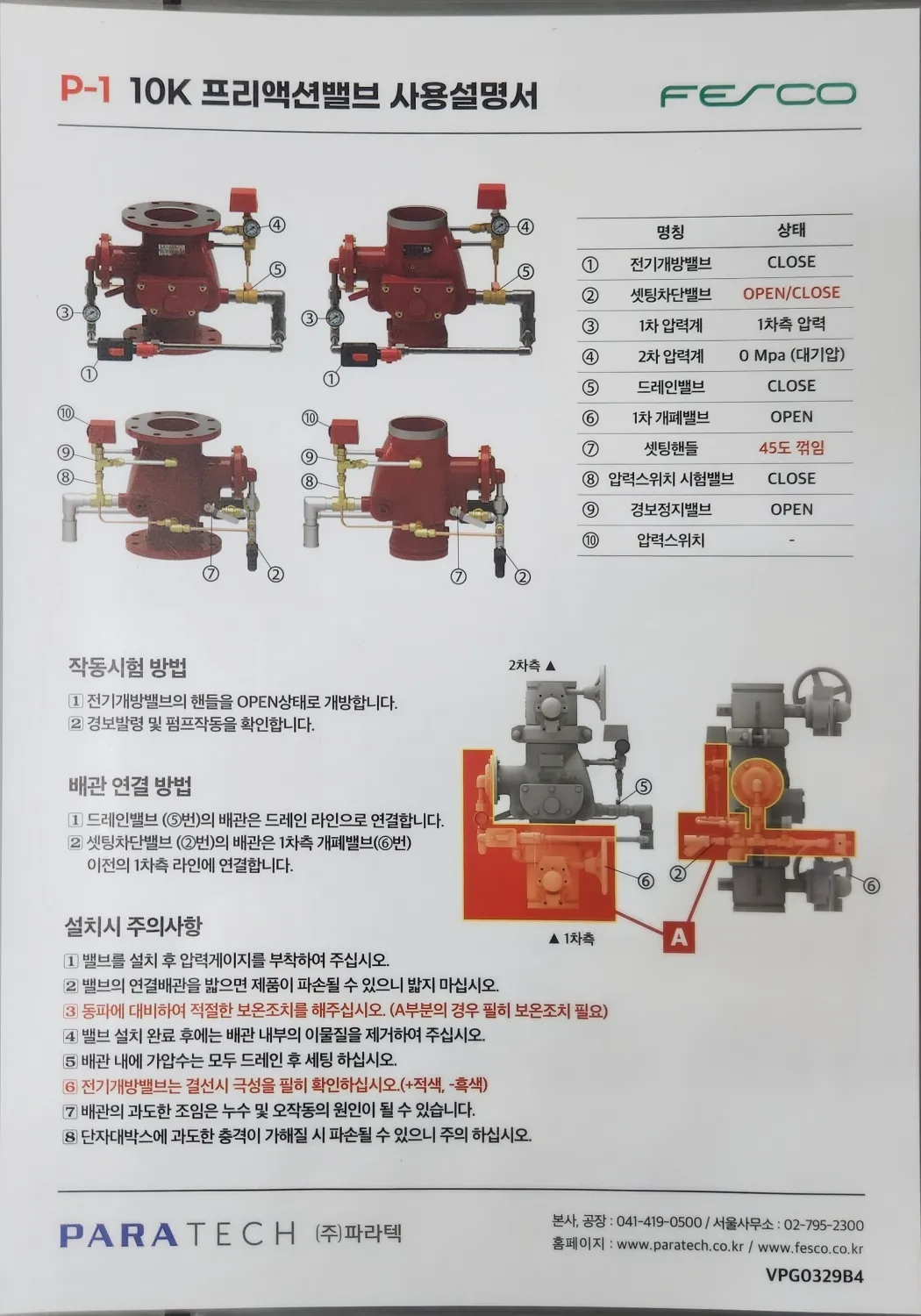

[참고 자료: (주)파라텍 P-1 10K 프리액션밸브 주요 구조 및 표준 세팅 매뉴얼]

프리액션밸브 작동 원리와 알기 쉬운 계통도 및 회로 분석

작동 메커니즘의 3단계 흐름

프리액션밸브 작동원리는 감지기의 교차회로 방식과 챔버 내의 수압 변화라는 과학적 원리에 기반합니다. 평상시에는 1차측 가압수가 밸브 내부의 챔버(Chamber) 구역으로 유입되어 클래퍼(Clapper)를 위에서 아래로 강력하게 누르고 있습니다. 이 누르는 힘이 1차측 하단에서 밀어 올리는 수압보다 크거나 같기 때문에 밸브가 닫힌 상태를 유지하는 것입니다.

교차회로 방식(A감지기와 B감지기 동시 작동)에 의해 화재가 감지되면 시스템은 아래 순서로 급박하게 움직입니다.

1. 교차회로의 A, B 두 감지기가 동시에 화재를 인식하면 수신기에서 솔레노이드 밸브로 DC 24V 전류를 인가합니다.
2. 전기 신호를 받은 솔레노이드 격침이 밸브를 치면서 개방되고, 챔버 내부에 갇혀 클래퍼를 누르고 있던 압력수가 배수 배관을 통해 순식간에 외부로 빠져나갑니다.
3. 챔버의 하향 압력이 상실되는 순간, 1차측 하단에서 밀어 올리는 강한 수압에 의해 클래퍼가 위로 힘차게 열리며 2차측 배관과 헤드로 물이 차게 공급됩니다.

SVP(Supervisory Panel) 사용설명 및 회로 구성

프리액션밸브 인근 벽면에는 주황색 또는 빨간색의 수동기동장치(SVP 판넬)가 설치되어 있습니다. 이 판넬은 현장 엔지니어가 수신실까지 가지 않고도 밸브 바로 앞에서 상태를 확인하고 수동으로 기동할 수 있도록 돕는 인터페이스입니다. 내부 회로는 감지기 A, 감지기 B, 솔레노이드 밸브(기동), 압력스위치(작동표시), 탬퍼스위치, 전원(+), 공통(-)선으로 치밀하게 구성되어 있으며, 전선 단선 유무를 감시하는 종단저항이 연결되어 있습니다.

최신 화재안전성능기준(NFPC) 및 기술기준(NFTC) 법적 근거

대한민국 소방법은 동파 위험 구역의 스프링클러 설비 신뢰성을 확보하기 위해 설치 장소와 기준을 엄격하게 규정하고 있습니다. 관련 핵심 법령은 소방청 고시인 스프링클러설비의 화재안전성능기준(NFPC 103) 및 기술기준(NFTC 103)입니다. 이 기준을 위반하여 소방시설을 정상적으로 차단하거나 방치할 경우, 「소방시설 설치 및 관리에 관한 법률(소방시설법)」에 따라 5년 이하의 징역 또는 5,000만 원 이하의 벌금이라는 중형에 처해질 수 있으므로 실무자들은 법적 수치를 명확히 숙지해야 합니다.

현장에서 가장 자주 발생하는 하자 중 하나가 바로 설치 장소의 환경 관리 부실입니다. 건축법 및 소방법에 따라 프리액션밸브실은 반드시 콘크리트나 방화석고보드 등 불연재료로 구획된 전용실이어야 하며, 겨울철 온도가 4℃ 이하로 떨어지지 않도록 라디에이터나 공간 히터 같은 정식 보온 설비를 구비해야 합니다. 서두의 에피소드처럼 밸브 몸체에 고온의 스팀 배관을 직접 감아버리는 행위는 내부 부품의 물리적 변형과 조기 고장을 유발하므로 절대 금지해야 하는 악성 시공입니다.

소방안전관리자를 위한 정기 점검 및 작동시험 순서

건물의 안전을 책임지는 소방안전관리자라면 분기별 혹은 반기별로 프리액션밸브가 정상적으로 터지는지 작동시험을 실시해야 합니다. 주차장 등에 대량의 물이 쏟아지는 불상사를 막으면서도 안전하게 계통의 정상 여부를 시험할 수 있는 표준 순서를 정리해 드립니다.

[1단계] 주 제어 밸브 차단: 프리액션밸브 상단에 위치한 2차측 게이트 밸브를 가장 먼저 완전히 폐쇄합니다. 이어서 1차측 게이트 밸브도 천천히 잠가 물의 흐름을 1차적으로 차단합니다.

[2단계] 배수 밸브 준비: 밸브 본체 하단 또는 측면에 있는 드레인(배수) 밸브를 살짝 열어 내부의 잔압을 제거하고 배수 라인이 원활하게 소화수를 흘려보낼 수 있는지 상태를 확인합니다.

[3단계] 기동 시험 실시 (3가지 방법 중 택일): 첫째, 수동기동장치(SVP)의 보호 커버를 열고 ‘수동스위치’를 누릅니다. 둘째, 화재수신기에서 해당 구역의 A, B 감지기를 강제 연동시킵니다. 셋째, 프리액션밸브에 달린 수동 개방 밸브(레버)를 직접 개방합니다.

[4단계] 연동 상태 확인: 솔레노이드 밸브가 ‘딱’ 하는 소리와 함께 격침이 작동하며 챔버의 물이 배수되는지 확인합니다. 이와 동시에 방재실 화재수신기에 “OO구역 준비작동식 밸브 개방” 표시등이 점등되고 해당 구역에 비상 방송 및 사이렌이 정상 출력되는지 체크합니다.

[5단계] 시험 종료 및 초기화: 시험이 끝난 후 수신기를 복구하고, 작동된 솔레노이드 격침을 원래 위치로 수동 복귀시킨 뒤 이하의 ‘6단계 세팅 방법’에 따라 밸브를 다시 정상 감시 상태로 전환합니다.

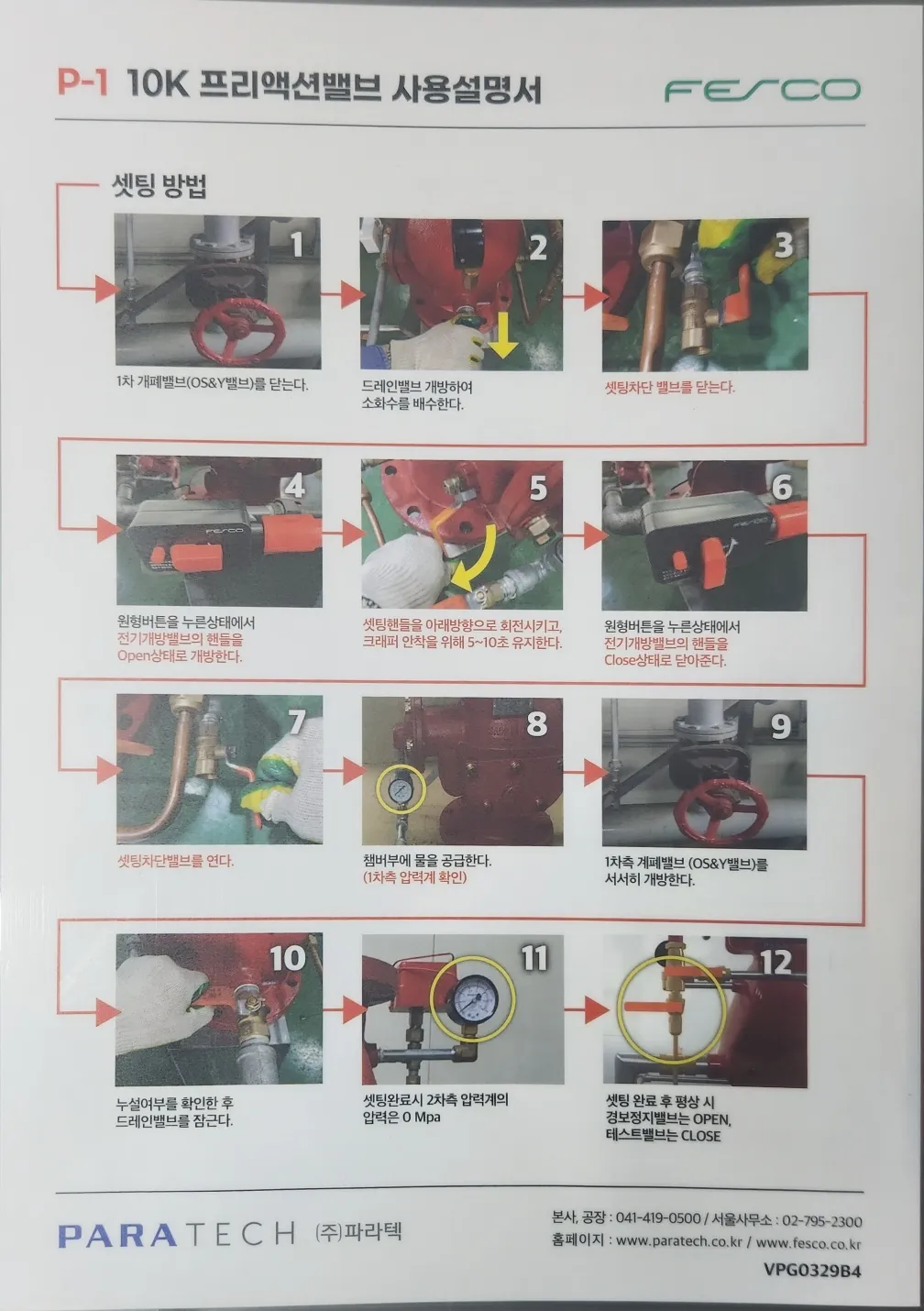

[참고 자료: (주)파라텍 P-1 10K 프리액션밸브 주요 구조 및 표준 세팅 매뉴얼]

프리액션밸브 완벽 세팅(복구) 방법 6단계

작동시험을 마치거나 오작동 상황을 수습한 후, 밸브를 다시 정상적인 ‘화재 감시 상태’로 세팅하는 일은 매우 정밀한 작업입니다. 순서가 하나라도 뒤바뀌면 수압의 균형이 깨져 밸브가 다시 터지거나 심각한 수격(Water Hammer) 현상으로 소방 배관이 파손될 수 있습니다. 다음 5단계를 철저히 준수하십시오.

[1단계] 셋팅 차단 밸브 완전 폐쇄 : 셋팅 차단 밸브 기동으로 인해 열려 있던 수동 기동 레버를 꽉 잠급니다.

[2단계] 솔레노이드 밸브 수동 복구 및 격침 세팅 :
기동 되었던 솔레노이드 밸브를 수동 복구 상태로 만듭니다. 수신기에서 화재 신호가 계속 넘어오고 있다면 복구가 안 되므로, 반드시 방재실 수신기에서 ‘프리액션밸브 연동 차단’ 및 ‘화재 복구’ 버튼을 먼저 누른 후 진행해야 합니다.

[3단계] 1차측 가압수 공급 및 챔버 압력 충전 (가장 중요) :
프리액션밸브에 연결된 ‘챔버 공급 밸브(셋팅 차단 밸브)’를 서서히 개방합니다. 1차측의 물이 챔버 내부로 유입되면서 클래퍼를 위에서 누르는 래치 압력이 차오르기 시작합니다. 이때 챔버측 압력계의 바늘이 1차측 주배관 수압과 동일한 수치까지 올라가는지 눈으로 반드시 확인해야 합니다. 압력이 완전히 찰 때까지 대기합니다.

[4단계] 1차측 주 제어 개폐밸브 서서히 개방 :
챔버 압력이 정상 궤도에 오른 것을 확인했다면, 잠가두었던 프리액션밸브 하단의 1차측 메인 게이트 밸브를 아주 천천히 개방합니다. 밸브가 열릴 때 2차측으로 물이 넘어가는 ‘쏴’ 하는 소리가 나지 않고 정막이 유지되고 개방되어진 드레인 밸브로 물이 흐르지 않는다면 내부 클래퍼가 완벽하게 밀착되어 세팅이 성공한 것입니다.

[5단계] 2차측 주 제어 개폐밸브 개방 및 최종 확인 :
마지막으로 상단의 2차측 메인 개폐밸브를 천천히 개방합니다. 1차측과 2차측 압력계를 최종 점검하여 1차측은 정상 수압(예: 0.7MPa), 2차측은 ‘0’(대기압 상태)을 가리키고 있는지 확인합니다. 수동기동장치(SVP)와 수신기에 감시 상태를 뜻하는 녹색 등이 정상 점등되면 모든 복구 작업이 완료됩니다.

[6단계] 드레인 밸브 확인 : 드레인 밸브는 잠그고 화재시 물 공급이 원활하게 만듭니다.

2차측 누수 및 압력 저하 원인과 해결책

평상시 잘 세팅되어 있던 프리액션밸브(준비작동식 유수검지장치)의 2차측 압력계가 미세하게 상승하거나, 반대로 1차측 가압수를 붙잡아주는 챔버(Chamber, 압력실)의 압력이 뚝뚝 떨어져 방재실 수신기에 수시로 오작동 경보가 들어오는 골치 아픈 현상이 자주 발생합니다.

이는 소방시설의 신뢰성을 떨어뜨리고 관리자를 지치게 만드는 주범입니다. 현장 실무에서 밝혀진 핵심 원인 3가지와 즉각적인 엔지니어링 해결책은 다음과 같습니다.

첫째, 클래퍼 내부 시트의 노후화 및 배관 내 이물질 고착 현상입니다.

소방배관 시공 또는 개보수 당시 유입된 용접 슬래그(찌꺼기), 산화철(녹), 혹은 잔모래 등이 클래퍼 시트(Seat, 부착면)와 고무 패킹 사이에 끼어버리면 미세한 틈새가 발생합니다. 이 유격으로 인해 1차측의 고압 가압수가 2차측 대기압 배관으로 미세하게 누수(Leak)되면서 2차측 압력계가 상승하게 됩니다. 이를 해결하기 위해서는 반드시 메인 제어 밸브를 폐쇄하고 배수 밸브를 통해 내부 잔압을 완전히 제거한 후, 밸브 전면 커버를 개방하여 시트 표면의 이물질을 세척하고 손상된 고무 패킹을 신품으로 교체해야 합니다.

둘째, 챔버 공급 배관 라인 내부 스트레이너(Strainer, 여과망)의 막힘 현상입니다.

프리액션밸브가 닫힌 상태를 유지하려면 1차측 가압수가 챔버 내부로 유입되어 클래퍼를 위에서 아래로 누르는 가압 유지가 필수적입니다. 그러나 이 챔버 공급 배관에 설치된 스트레이너가 배관 내 불순물로 인해 꽉 막히게 되면 챔버 내부로 충분한 수압이 전달되지 못합니다.

결과적으로 클래퍼를 고정하는 유압(수압)이 약해져, 외부의 미세한 진동이나 배관 내 수격현상(Water Hammering) 발생 시 클래퍼가 순간적으로 열리며 밸브가 오작동하게 됩니다. 정기적으로 스트레이너 캡을 분할 개방하여 내부 메시(Mesh)망을 고압 세척해 주는 것만으로도 이 고장의 80% 이상을 예방할 수 있습니다.

셋째, 챔버 내부 다이어프램(Diaphragm, 고무막)의 경화 및 파손으로 인한 다이어프램 밸브(클래퍼 록 장치) 풀림 현상입니다.

챔버 내부에서 압력을 유지하며 클래퍼의 구동축을 단단히 붙잡아주는 고무 재질의 다이어프램(또는 클래퍼 시트 고무판)이 연식 노후화로 인해 경화되거나 찢어지면, 챔버 내 가압수가 배수 라인이나 2차측으로 누설됩니다. 즉, 밀폐 성능이 상실되면서 클래퍼를 밀어주는 유효 압력이 급격히 저하되고, 이로 인해 세팅 상태가 유지되지 못하고 클래퍼가 잠금 위치에서 이탈(풀림 현상)하여 대형 오작동으로 이어집니다.

이 경우 부분적인 청소로는 재발을 막을 수 없으므로, 밸브를 완전히 분해하여 영구 변형되거나 균열이 간 다이어프램 고무 부품군을 전체 셋트(Repair Kit)로 즉각 교체 조치해야 안전성을 확보할 수 있습니다.

본문 관련 법령 및 공식 출처표

본 실무 가이드에 인용된 모든 소방 기준과 수치들은 현행 대한민국 소방법령 및 소방청 고시에 근거한 정확한 데이터입니다. 상세한 원문 확인 및 법적 유권해석이 필요하신 분들은 아래의 공식 출처 표를 참고하여 해당 기관의 시스템에서 직접 법령을 조회하실 수 있습니다.
