공기관식 차동식 분포형 감지기 시공 및 시험 방법 정리

2017년 겨울, 소방점검에서 지적을 받은 모 자동차공장의 공기관 검출부를 열어보고 탄식을 금치 못했던 기억이 있습니다. 화재 신호를 최종 판단하는 검출부 내부의 ‘슬리브 조인트(Sleeve Joint)’를 보니 한눈에 봐도 마감이 엉망이었습니다.

가압 테스트를 할 필요도 없이 조인트를 살짝 풀자마자 공기관이 허무하게 쏙 빠져버렸습니다. 화재가 나도 압력이 검출부로 전달되지 않는 치명적인 부실시공이었습니다. 전임 작업자가 도대체 어떤 방식으로 테스트를 통과했는지 의문이 들 수밖에 없었습니다.
공기관과 슬리브 조인트를 연결할 때는 정밀한 작업 절차가 필수적입니다.

동관 표면의 피복을 삽입 깊이에 맞춰 정확히 제거한 뒤 관을 완벽히 밀착시켜야 합니다.
만약 깊이가 맞지 않으면 인두 작업 시 녹은 납이 동관 내부로 흘러 들어가 관을 막아버립니다. 관이 막히면 열팽창 압력이 이동하지 못해 감지 불능 상태가 됩니다.

제대로 밀착시킨 후에는 인두기로 충분히 열을 가해 납이 틈새에 완벽히 스며들도록 발라야 하고, 마지막으로 공기를 주입해 압력이 유지되는지 누설 테스트까지 마쳐야 정비가 끝납니다. 하지만 해당 현장은 기초적인 피복 제거조차 불량했고 납 역시 겉돌아 초보자가 흉내만 낸 상태였습니다.

이런 경험을 할 때마다 후배나 초급 소방공들에게 늘 강조하는 원칙이 있습니다. 소방 기술자로서 본인이 확신이 없는 작업은 절대 임의로 처리해서는 안 된다는 점입니다. 모르면 전문가에게 물어 정확한 기술을 체득해야 합니다. 우리가 다루는 소방 설비는 단순한 기계가 아니라 유사시 사람의 생명과 재산을 보호하는 최후의 보루이기 때문입니다.

화재 현장에서 완벽히 작동하는 설비는 오직 작업자의 정직하고 정확한 손끝에서만 나옵니다. 모르는 것을 묻는 것은 부끄러운 일이 아니며, 끊임없이 배워 올바르게 시공하는 자만이 진정한 소방 전문가가 될 수 있습니다.

차동식 분포형 감지기의 핵심 개요 및 현장 도입 배경

분포형 감지기의 정의와 소방시설로서의 독보적 위상

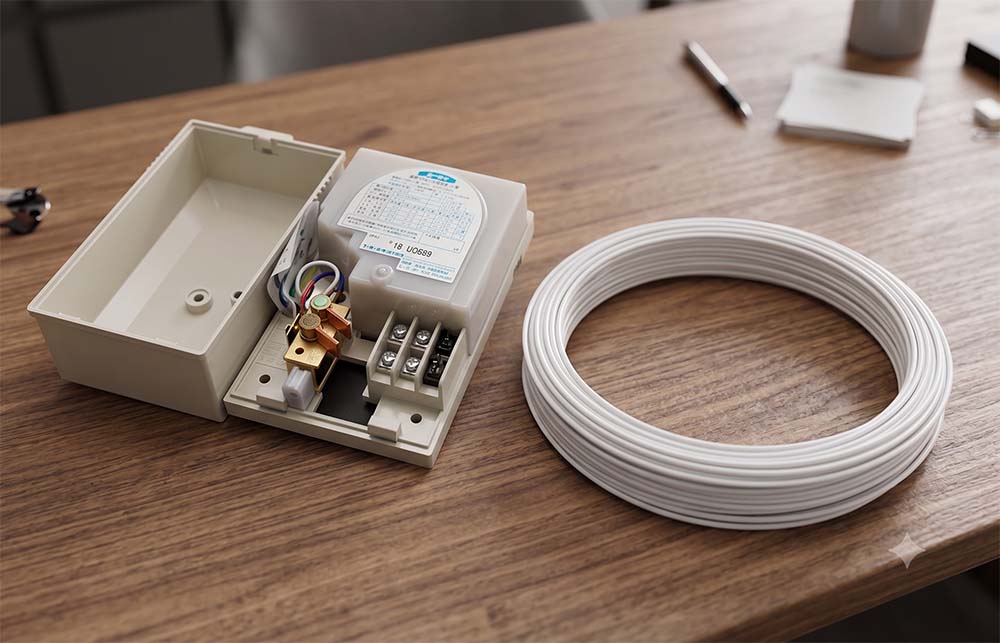

차동식 분포형 감지기는 주위 온도가 일정 상승률 이상이 되었을 때, 광범위한 영역의 열 축적을 누적하여 감지하는 고성능 소방시설입니다. 일반적으로 천장에 점 형태로 설치되어 국소적인 열만 감지하는 스폿형(Spot) 감지기와 달리, 방호구역 전체에 구리관(공기관)이나 열전대, 서미스터 선로를 길게 늘어뜨려 공간 전체의 열 변화를 모니터링합니다. 화재 초기에 발생하는 미세한 열기류가 넓은 천장 면적에 분산되더라도 이를 모두 취합하여 수신기에 화재 신호를 전달하기 때문에 초기 화재 진압의 성패를 가르는 핵심 장비입니다.

물류창고 및 대형 공장에서 차동식 분포형 감지기를 절대적으로 선호하는 이유

층고가 8m 이상으로 높고 대형 크레인이 수시로 이동하는 자동차 공장, 화재 하중이 극도로 높은 대형 물류창고에서는 일반 감지기가 무용지물이 되기 십상입니다. 열기류가 천장에 도달하기 전에 확산되어 감지 농도에 도달하지 못하거나, 높은 천고로 인해 스폿형 감지기의 유지보수 및 교체 작업 자체가 불가능하기 때문입니다.

반면 차동식 분포형 감지기는 천장부에는 반영구적인 동관(공기관)만 설치하고, 유지관리와 시험을 담당하는 ‘검출부’는 작업자의 손이 닿는 바닥면에서 0.8m 이상 1.5m 이하의 위치에 설치하므로 점검 편의성과 화재 감지 속도 측면에서 압도적인 우위를 점합니다.

차동식 분포형 감지기의 종류별 특성 및 구체적 설치 공간

세 가지 타입의 기술적 메커니즘과 명확한 정의

분포형 감지기는 열을 수집하여 검출부로 전달하는 매개체에 따라 크게 세 가지 종류로 구분됩니다.

• 첫째, 가장 보편적으로 사용되는 공기관식은 내부가 비어 있는 가느다란 구리관(동관)을 배치하여 화재 시 관 내부의 공기가 팽창하면 검출부의 다이어프램을 밀어 올려 접점을 단락시키는 방식입니다.
• 둘째, 열전대식은 서로 다른 두 금속의 접합점에 열이 가해지면 미세한 전류(열기전력)가 발생하는 ‘제베크 효과’를 이용합니다.
• 셋째, 열반도체식은 온도 변화에 따라 전기저항이 급격하게 변하는 반도체 소자(서미스터)를 선로에 일정 간격으로 배치하여 내부 저항 변화를 검출하는 지능형 시스템입니다.

건축물 특성에 따른 최적의 매칭 및 설치 대상 구역

각 감지기는 현장의 환경적 변수에 맞춰 정밀하게 설계되어야 성능을 발휘합니다. 화재 감지의 정확성과 시공의 신뢰성을 고려한 실제 현장별 매칭 기준은 다음과 같습니다.

공기관식 감지기의 동작 방식과 내부 회로도 및 결선 원리

열팽창과 물리적 접점 형성의 역학적 메커니즘

쉽게 말해 이 시스템은 화재로 달궈진 공기가 검출부라는 작은 상자 안의 얇은 금속막(다이어프램)을 밀어 올리는 기계식 배관 구조입니다. 화재가 발생하여 천장의 공기관이 가열되면 내부 공기의 체적이 급격히 팽창하며, 이 팽창된 공기가 압력 파동의 형태로 동관을 타고 검출부 내부로 밀려 들어옵니다.

검출부 내부의 다이어프램이 위로 부풀어 오르면서 그 위에 위치한 고정 접점과 가동 접점이 물리적으로 맞닿게 되고, 회로가 단락(Short)되면서 화재 전류가 형성되어 수신기에 경보를 울립니다.

리크 구멍(Leak Hole)의 존재 이유와 단선 감시 회로 분석

평상시 계절 변화나 냉난방기 가동으로 인한 완만한 온도 상승 시에는 감지기가 작동하지 않아야 합니다. 이를 위해 검출부 내부에는 미세한 공기 구멍인 ‘리크 구멍(Leak Hole)’이 존재하여, 천천히 팽창한 공기는 이 구멍을 통해 외부로 전량 배출되므로 오작동을 원천 차단합니다.

회로 결선 측면에서는 감지기 검출부 내부 접점 양단에 종단저항(일반적으로 10kΩ)을 병렬로 연결하는 루프 감시 방식을 채택합니다. 평상시에는 종단저항을 거친 미세한 감시 전류가 흐르다가, 공기관이 완전히 절단되거나 배선이 탈락하면 임피던스가 무한대(Infinity)로 치솟아 수신기가 즉각 ‘단선 신호’를 표출하도록 설계되어 있습니다.

최신 화재안전기술기준(NFTC 203) 법적 근거 및 규제 분석

법률적 명시 사항 및 특정소방대상물별 면제 규정

차동식 분포형 감지기는 소방청 고시 기준 ‘자동화재탐지설비 및 시각경보장치의 화재안전기술기준(NFTC 203)’ 제2.1.1조의 엄격한 통제를 받습니다. 지하구, 물류창고, 높이가 8m 이상 15m 미만인 고층 공간으로서 스폿형 감지기의 배치가 부적절한 특정소방대상물에는 반드시 분포형 또는 광전식 분리형 감지기를 설계하도록 의무화하고 있습니다.

다만, 당해 방호구역에 스프링클러설비 중 화재 조기 진압용 스프링클러(ESFR)가 완벽하게 설치되어 있고, 건축법 시행령에 따른 방화구획이 완벽히 차단된 경우에 한하여 제한적으로 설치가 면제될 수 있습니다.

구조별 설치 상한선 및 이격 거리 법적 기준표

현장 설계 및 감리 시 반드시 교차 검증해야 하는 핵심 데이터는 부착 높이와 건축물 구조(내화구조 여부)에 따른 공기관의 상호 이격 거리 및 배치 기준입니다. 기준을 위반하여 시공할 경우 소방시설공사업법 제30조에 의거하여 완공 검사 필증 교부가 거부되며 행정처분을 받게 됩니다.

공기관식 감지기의 완벽한 시공을 위한 설치 기준 및 실무 매뉴얼

수치 기반의 배치 규정 및 길이 한계선 제어

NFTC 203 기술기준에 의하면 공기관식 차동식 분포형 감지기 한 구역의 설계 시 반드시 준수해야 하는 수학적 한계 수치들이 있습니다. 공기관의 총 길이는 최소 20m 이상, 최대 100m 이하로 조율되어야 합니다.

관의 길이가 20m보다 짧으면 내부 공기 체적량이 너무 작아 화재 압력을 형성하지 못하고, 100m를 초과하면 마찰 저항과 공기 감쇄 현상으로 인해 검출부 다이어프램까지 압력이 도달하는 시간이 지연되기 때문입니다. 또한, 공기관은 도중에 분기하지 않는 단일 루프 구조로 시공하는 것이 원칙입니다.

현장 하자를 원천 봉쇄하는 솔더링 및 배관 실무 매뉴얼

실무 현장에서 가장 빈번하게 발생하는 하자는 공기관의 꺾임(Kink)과 슬리브 조인트의 연결부 납땜 불량입니다. 구리관을 천장 트러스에 고정할 때는 전용 스태플(Staple)을 사용하여 0.5m 이하의 간격(모퉁이 또는 구부러지는 부분은 0.3m 이하)으로 견고하게 고정해야 마감 시 늘어짐 현상이 발생하지 않습니다.

특히 에피소드에서 언급했듯, 두 관을 연결하는 슬리브 조인트 작업 시에는 반드시 동관 피복을 20밀리m 이상 확실하게 벗겨내고 산화막을 제거한 후, 조인트 깊숙이 끝까지 삽입해야 합니다. 덜 삽입된 상태에서 토치나 고출력 인두기를 대면 용융된 실버 납이 동관 내부로 흘러 들어가 배관을 완전히 막아버리는 최악의 하자가 발생합니다.

충분한 열을 가해 납이 모세관 현상에 의해 조인트 내부로 골고루 스며들게 한 뒤, 서서히 냉각시켜야 영하의 겨울철 기온 변화에도 크랙이 생기지 않는 기밀성을 유지할 수 있습니다.

천장고가 높거나 트러스 구조일 때의 배관 설치 방법

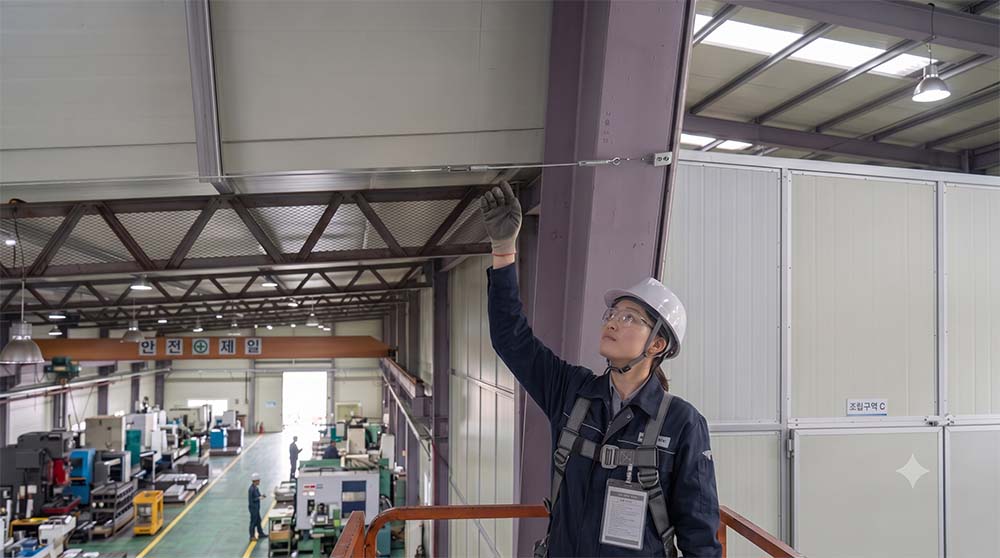

현장 천장의 형태에 따라 공기관을 직접 벽면이나 상부 슬래브(Slab, 콘크리트 바닥 구조물)에 고정하기 힘든 구조인 경우, 양쪽 벽이나 구조물에 코팅 처리된 메신저 와이어(Messenger Wire, 조가용 선)를 인장강도를 고려하여 팽팽하게 설치한 뒤, 그 와이어를 지지축 삼아 공기관을 포설하고 스태플이나 전용 테이프로 견고히 고정해야 합니다.

공기흡입형 감지기의 배관 거동 거리는 화재 신호 전달 속도와 직결되므로 배관의 직선성 유지가 매우 중요합니다. 이때 와이어의 장력이 느슨해지면 공기관이 아래로 늘어지는 처짐 현상이 발생하고, 이로 인해 내부 공기의 유동 저항이 증가하여 말단 헤드에서의 압력 전달 및 흡입 효율에 왜곡이 생길 수 있으므로 초기 텐션(장력)을 완벽하게 유지하는 것이 완결성 높은 소방 배관 시공의 핵심 요인입니다.

• 공식/현장 명칭: 메신저 와이어(Messenger Wire)가 가장 세련되고 전 세계 통용되는 기술 용어이며, 도면이나 시방서에는 조가용 선(弔架用 線)이라는 한자어 표현도 자주 쓰입니다.

• 코팅된 와이어를 쓰는 이유: 나선(코팅 안 된 와이어)을 쓰면 시간이 지나면서 녹이 슬거나 날카로운 단면에 공기관(구리관)이 쓸려 미세한 흠집이나 절단 하자가 발생할 수 있기 때문에, 현장에서는 반드시 비닐이나 PVC가 매끄럽게 코팅된 와이어를 쓰는 것이 정석(FM)입니다.

성능 검증을 위한 핵심 시험 절차: 리크 테스트 및 미터 시험

검출부 관리 기준 및 주치의 설정

설치가 끝났다면 검출부의 수치 밸런스를 정밀 세팅해야 합니다. 검출부는 진동이 없고 상시 점검이 용이한 구조 벽면에 수평을 유지하여 고정합니다. 내부의 수전용 다이어프램 접점 간격은 보통 0.1mm에서 0.3mm 수준으로 극도로 미세하므로, 전용 두께 게이지(Feeler Gauge)를 사용하여 출고 규격에 맞게 조정되어 있는지 확인합니다.

이후 리크 밸브를 미세 조정하여 현장의 상시 배경 온도 변화율을 상쇄할 수 있도록 리크 저항 초기화 작업을 마쳐야 마감 후 한밤중에 발생하는 무인 경보 오작동을 막을 수 있습니다.

리크 테스트(Leak Test) 및 작동 시험 실무 노하우

시공이 완벽한지 최종 판가름하는 단계가 바로 리크 테스트와 수압/기압 m 시험입니다. 검출부의 한쪽 공기관 입력단에 전용 테스트 펌프와 마노미터(압력계)를 연결하고 다른 쪽 끝을 밀봉한 뒤, 일정 압력(예: 100mmH2O)까지 공기를 주입합니다.

작동 시험 시에는 실제 화재 조건과 유사한 열을 가하는 ‘공기주입 시험기’를 활용하여, 규정된 초당 공기 주입량에 따라 다이어프램 접점이 정확히 몇 초(통상 20초~30초 이내) 내에 붙어 수신기에 화재 신호를 발생하는지 초시계로 계측하여 기록지로 남겨야 완공 승인을 통과할 수 있습니다.

수신기 연동 에러 및 단선 신호 발생 시 긴급 조치 요령

수신기 모니터링 징후에 따른 원인 분석

방재실 수신기 창에 분포형 감지기 회로의 ‘단선 에러(Open Circuit)’ 메시지가 상시 표출되거나 주경종이 간헐적으로 울린다면 즉각 대처에 나서야 합니다. 단선 신호는 100% 전기 선로가 끊어졌거나 공기관이 물리적 충격(예: 현장 지게차 마스트 충돌 또는 배관 공사 중 커팅)으로 인해 완전히 절단되었음을 의미합니다.

반면, 화재가 아님에도 수시로 화재 경보가 들어오는 ‘오작동 비화재보’ 현상은 리크 구멍(Leak Hole)에 미세 먼지나 유분이 끼어 막혔거나, 겨울철 관 내부의 결로 현상으로 인해 수분이 차올라 내부 공기압이 비정상적으로 높아졌을 때 주로 발생합니다.

현장 엔지니어를 위한 단계별 문제 해결 매뉴얼

문제가 발생했을 때 방재실과 현장에서 실무자가 즉시 이행해야 하는 테크니컬 프로토콜은 다음과 같습니다.

본문 관련 법령 및 공식 출처표

소방 엔지니어링 실무는 결국 기본에 얼마나 충실하느냐에 따라 시스템의 생명이 결정됩니다. 차동식 분포형 감지기는 대형 산업 시설의 화재 예방을 책임지는 매우 강력한 무기이지만, 슬리브 조인트의 정밀한 납땜 작업과 규격에 맞는 정확한 공기관 연장 거리 제한을 무시하면 무용지물로 전락하게 됩니다.

현장에서 잘 모르는 부분이 생기거나 매뉴얼이 헷갈릴 때는 주저하지 말고 선배 엔지니어나 기술 기준을 확인하며 철저하게 FM대로 시공하는 자세가 필요합니다. 배움에는 끝이 없으며, 우리가 오늘 정확하게 연결한 공기관 하나가 내일 수많은 사람의 소중한 일터와 목숨을 구하는 방패가 된다는 사실을 늘 기억하시기 바랍니다.
