7층 복합건축물 현장에서 고급 타일 벽면에 완강기 지지대를 고정하려 드릴 작업후 세트앙카를 박고 완강기 지지대를 설치하는 순간, 타일이 “콰직”하며 처참히 깨졌습니다. 사람 몸무게를 버텨야 하는 시설이기에 눈물을 머금고 타일을 전부 철거했습니다. 타일 내부가 텅 비어 있는 부실한 ‘떠붙임 시공’이 원인이었으며, 콘크리트 옹벽에 직결하기 위해 전면 재시공하는 혹독한 대가를 치렀습니다.
완강기 개념과 소방 피난시설로서의 핵심 가치
소방 공사 현장에서 마주하는 수많은 피난기구 중 완강기는 무동력으로 작동하는 가장 직관적이면서도 확실한 인명 구조 설비입니다. 화재 발생 시 건축물의 주 계단이나 피난 계단이 화염과 유독가스로 폐쇄되었을 때, 재실자가 외부 창문을 통해 지상으로 안전하게 탈출할 수 있도록 돕는 최후의 보루라고 할 수 있습니다.
쉽게 말해 이 규정은 건축물 내부에서 도저히 탈출로를 찾을 수 없을 때, 스스로 몸에 벨트를 매고 외부 벽면을 타고 내려오도록 설계된 생명줄이라는 뜻입니다. 전기나 별도의 동력이 전혀 필요하지 않기 때문에 화재로 인한 정전 상황에서도 완벽하게 제 기능을 발휘한다는 강력한 장점이 있습니다.
하지만 완강기의 핵심 가치는 오직 완벽한 시공과 견고한 고정이 전제될 때만 발현됩니다. 아무리 비싸고 성능이 좋은 제품을 구비해 두었더라도, 최초 고정 장치인 지지대가 벽면에서 이탈하거나 로프가 손상되어 있다면 그것은 피난기구가 아니라 오히려 추락 사고를 유발하는 위험물이 될 뿐입니다. 현장 엔지니어들이 완강기 설치 시 고정 하중에 유독 민감하게 반응하는 이유가 바로 여기에 있습니다.
완강기는 별도의 동력 없이 사용자의 체중을 이용해 일정 속도로 하강하는 피난기구이며, 화재 확산 시 계단이 막힌 고립 상황에서 생존을 보장하는 최후의 비상 탈출 수단입니다.
완강기 종류와 특정대상물별 구체적인 설치 공간
완강기는 크게 연속 사용이 가능한 일반 완강기와 단 1회만 일회성으로 사용할 수 있는 간이완강기로 분류됩니다. 실무에서는 이 두 가지 종류의 기술적 차이점과 법적 설치 대상을 명확히 구분하여 설계 및 시공에 반영해야 훗날 소방 완공 검사 시 반려되는 불상사를 막을 수 있습니다.
일반 완강기는 로프 양끝에 각각 벨트가 하나씩 장착되어 있어서, 한 사람이 하강하면 반대편 벨트가 자동으로 위로 올라오는 구조를 취합니다. 따라서 화재 시 여러 사람이 교대로 연속해서 피난할 수 있는 강력한 연속성을 가집니다. 반면 간이완강기는 로프 한쪽 끝에만 벨트가 있어 단 한 사람만 하강할 수 있으며, 주로 숙박시설의 객실처럼 독립된 공간에 추가로 배치하는 용도로 쓰입니다.
기본적으로 소방시설법에 따라 특정소방대상물의 3층부터 10층까지의 모든 층에는 피난기구를 의무적으로 설치해야 합니다. 다만 건축물의 용도와 세부 공간의 특성에 따라 요구되는 완강기의 종류와 수량이 완전히 달라지므로 아래의 기준표를 철저히 준수해야 합니다.
| 대상처 분류 | 설치 의무 층수 | 적용 가능한 완강기 종류 |
|---|---|---|
| 숙박시설 (객실) | 3층 이상 ~ 10층 이하 | 객실마다 완강기 1대 이상 또는 간이완강기 2대 이상 |
| 공동주택 (아파트 등) | 3층 이상 ~ 10층 이하 | 세대마다 일반 완강기 1대 이상 |
| 다중이용업소 | 2층, 3층, 4층 (영업소별) | 비상구 전용 발코니 또는 부속실에 완강기 1대 이상 |
완강기 구조 분석과 감속기 작동 원리
완강기는 겉보기에 매우 단순해 보이지만 내부를 들여다보면 정밀한 기계공학적 메커니즘이 숨어 있습니다. 전체 세트는 벽면에 고정되는 지지대, 지지대 고리에 걸리는 후크, 낙하 속도를 조절하는 속도조절기(감속기), 사람이 착용하는 가슴 벨트, 그리고 와이어가 삽입된 로프와 이를 감아둔 릴로 구성됩니다.
여기서 핵심적인 두뇌 역할을 담당하는 부품이 바로 속도조절기(감속기)입니다. 체중이 무거운 성인 남성이 타든, 상대적으로 가벼운 어린이가 타든 상관없이 일정한 속도를 유지하며 내려올 수 있는 비밀이 바로 이 조절기 내부에 있습니다. 기계 내부에는 유성기어 구조와 원심 브레이크 패드가 탑재되어 있습니다.
작동 원리를 쉽게 풀어보자면 하강할 때 사용자의 체중에 의해 로프가 풀리면서 감속기 내부의 기어가 고속으로 회전하게 됩니다. 이때 발생하는 원심력 때문에 내부에 있던 브레이크 패드가 바깥쪽 드럼 벽면에 강하게 밀착되면서 강력한 마찰력을 발생시킵니다. 이 마찰 제어력을 통해 낙하 속도를 초당 16cm에서 150cm 사이로 안전하게 제어하여 추락을 막고 부드러운 착지를 유도하는 원리입니다.
피난기구 화재안전기준과 관련 법령 검토
소방 엔지니어가 현장에서 완강기를 시공할 때 절대적으로 준수해야 하는 법적 근거는 소방시설 설치 및 관리에 관한 법률 시행령 제11조이며, 구체적인 규격은 소방청 고시인 피난기구의 화재안전성능기준(NFPC 301) 및 기술기준(NFTC 301)을 따릅니다.
이를 위반하여 기준에 미달하는 제품을 쓰거나 엉뚱한 위치에 고정할 경우, 소방 특별조사 시 시정명령이나 형사 처벌의 대상이 될 수 있으며 건축물 전체의 사용 승인이 지연되는 막대한 재산상 손실로 이어질 수 있습니다.
피난기구의 화재안전기술기준(NFTC 301) 핵심 요약
1. 완강기 설치 대상 및 의무 층수
- 기본 설치 대상: 특정소방대상물의 3층 이상 10층 이하의 모든 층
- 용도별 특례: 숙박시설의 경우 객실마다 완강기 또는 간이완강기를 추가 설치해야 하는 등 건축물 용도에 따른 세부 기준이 별도로 적용됩니다.
2. NFTC 301에 따른 핵심 수치 및 시공 기준
| 구분 | 법적 규격 및 기술 기준 | 실무 고찰 및 비고 |
|---|---|---|
| 개구부 크기 | 가로 0.5m 이상, 세로 1m 이상 (또는 지름 50cm 이상의 원이 내접할 수 있는 크기) |
화재 시 대피자가 원활하게 탈출할 수 있는 최소 공간 확보 |
| 개구부 높이 | 바닥면으로부터 개구부 하단까지의 높이가 1.2m 이내일 것 | 1.2m를 초과하는 경우, 반드시 법적으로 인정되는 발판(디딤판) 설치 필수 |
| 설치 위치 | 개구부는 서로 동일 직선상이 아닌 위치에 배치 | 상하층 투하 시 로프 및 사용자 간의 충돌·간섭 방지 (아파트 등 제외) |
| 부착 방식 | 기둥·바닥·보 등 구조상 견고한 부분에 볼트조임·매입·용접 등으로 고정 | 하중을 견뎌야 하므로 마감재가 아닌 골조에 직접 견고하게 부착 |
| 로프 길이 | 부착 위치에서 지면 및 착지면까지의 유효 거리 | 1개 층당 평균 3m로 계산하되, 하강 시 외벽과의 접촉 손상이 없어야 함 |
3. 소방 준공 검사 시 필수 체크리스트
- 밀폐형 창문 조치: 개방이 불가능한 밀폐형 창문 구역에 설치할 경우, 화재 시 창문을 쉽게 파괴할 수 있는 파괴장치(비상망치 등)를 반드시 세트로 비치해야 합니다.
- 위치 및 사용법 표지: 완강기 인근의 보기 쉬운 위치에 발광식 또는 축광식 표지와 사용 방법 설명서를 부착해야 합니다. (축광 표지는 소방청 고시 성능인증 기준 합격품 필수)
💡 비즈니스 가이드라인
소방시설법 시행령 및 기술기준을 위반하여 임의 시공할 경우, 소방 준공 특별조사에서 반려되어 건축물 전체의 사용 승인이 지연되는 막대한 재산상 손실로 이어질 수 있습니다. 설계 도서 작성 단계 및 시공 현장에서 기술기준(NFTC 301)의 수치를 반드시 교차 검증하시기 바랍니다.
피난기구의 화재안전기술기준(NFTC 301) 제2.1.1조에 따르면 완강기 지지대는 반드시 강도 계산상 3,900N(약 400kgf) 이상의 연직 하중을 견뎌야 하며, 영구적인 변형이 생기지 않아야 한다고 명시하고 있습니다.

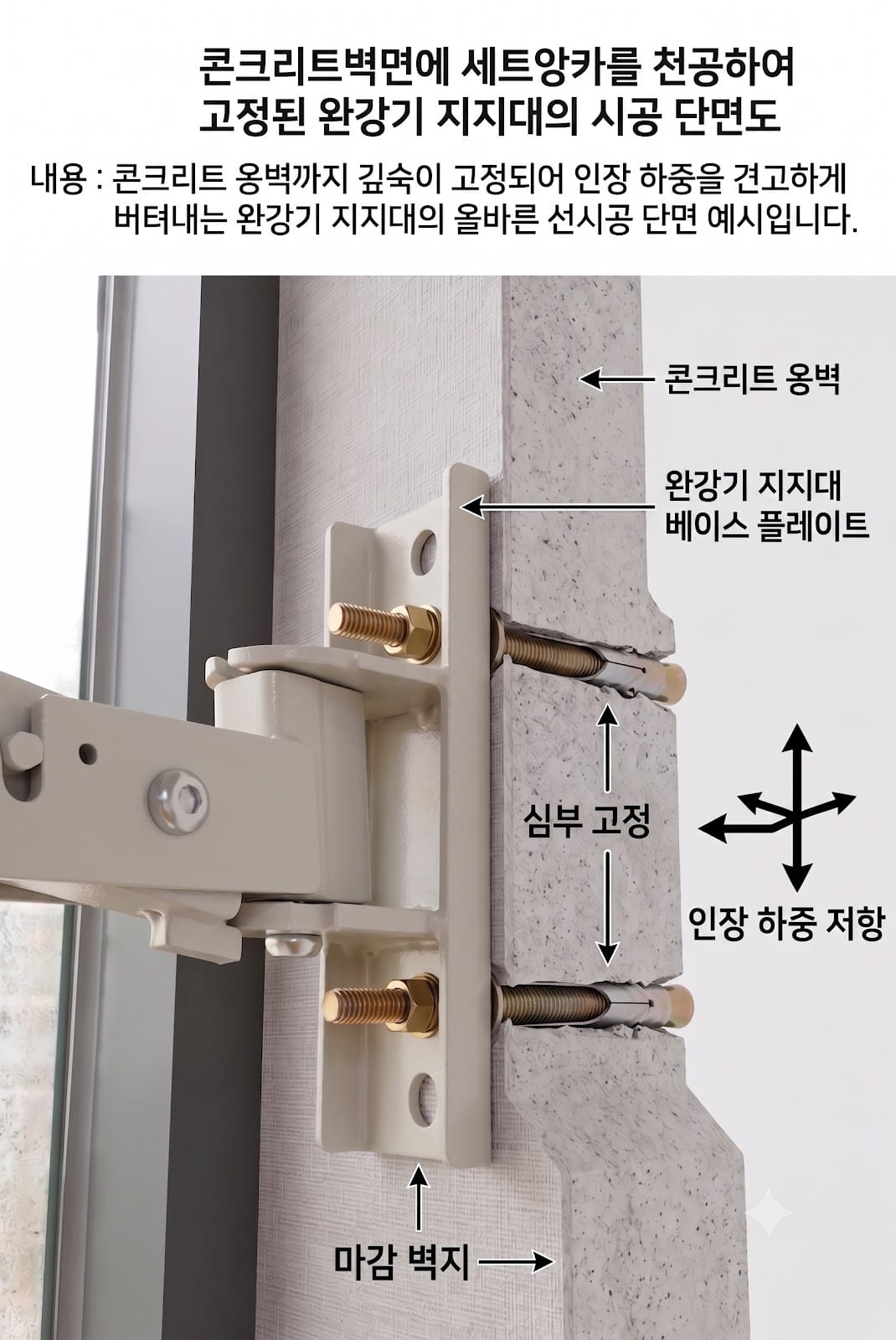

실제 현장에서는 이 기준을 충족하기 위해 반드시 콘크리트 구조체에 깊이 박히는 M12 이상의 고강도 세트앙카를 사용하여 지지대를 볼팅 마감해야 합니다. 조적조 벽돌벽이나 석고보드 가벽, 혹은 본문 도입부 사례처럼 내부가 텅 빈 타일 마감재 위에 그대로 고정하면 하강 시 지지대가 통째로 뽑혀 나가 끔찍한 추락사고로 이어질 위험이 매우 높습니다.
또한 다중이용업소의 안전관리에 관한 특별법 시행규칙에 따르면 영업소 내 비상구에는 의무적으로 발코니를 설치하고 완강기를 연동하게 되어 있습니다. 간혹 인테리어 미관을 해친다는 이유로 창문 앞에 대형 가구를 배치하거나 완강기 박스를 가려두는 사례가 적발되는데, 이는 명백한 소방시설 폐쇄 및 차단 행위에 해당하여 즉시 과태료 처분을 받게 되므로 주의해야 합니다.
고층 화재 대피의 생명줄, 완강기 올바른 사용법과 안전 기준
■ 완강기 사용 전 필수 체크 데이터
최대 사용 하중: 150kg 이하 (소방청 형식승인 기준)
최소 작동 하중: 25kg 이상 (영유아의 경우 보호자가 함께 동반하여 탑승하거나 별도의 피난 장비 사용 권장)
설치 대상: 건축물의 3층 이상 10층 이하의 층
※ 완강기는 1인용 피난기구입니다. 두 명 이상이 동시에 탑승하면 로프가 끊어지거나 속도 조절기가 파손될 수 있으므로, 반드시 한 사람씩 교대로 사용해야 합니다. (하강이 완료되면 반대편 고리가 자동으로 위로 올라와 다음 사람이 바로 사용할 수 있습니다.)

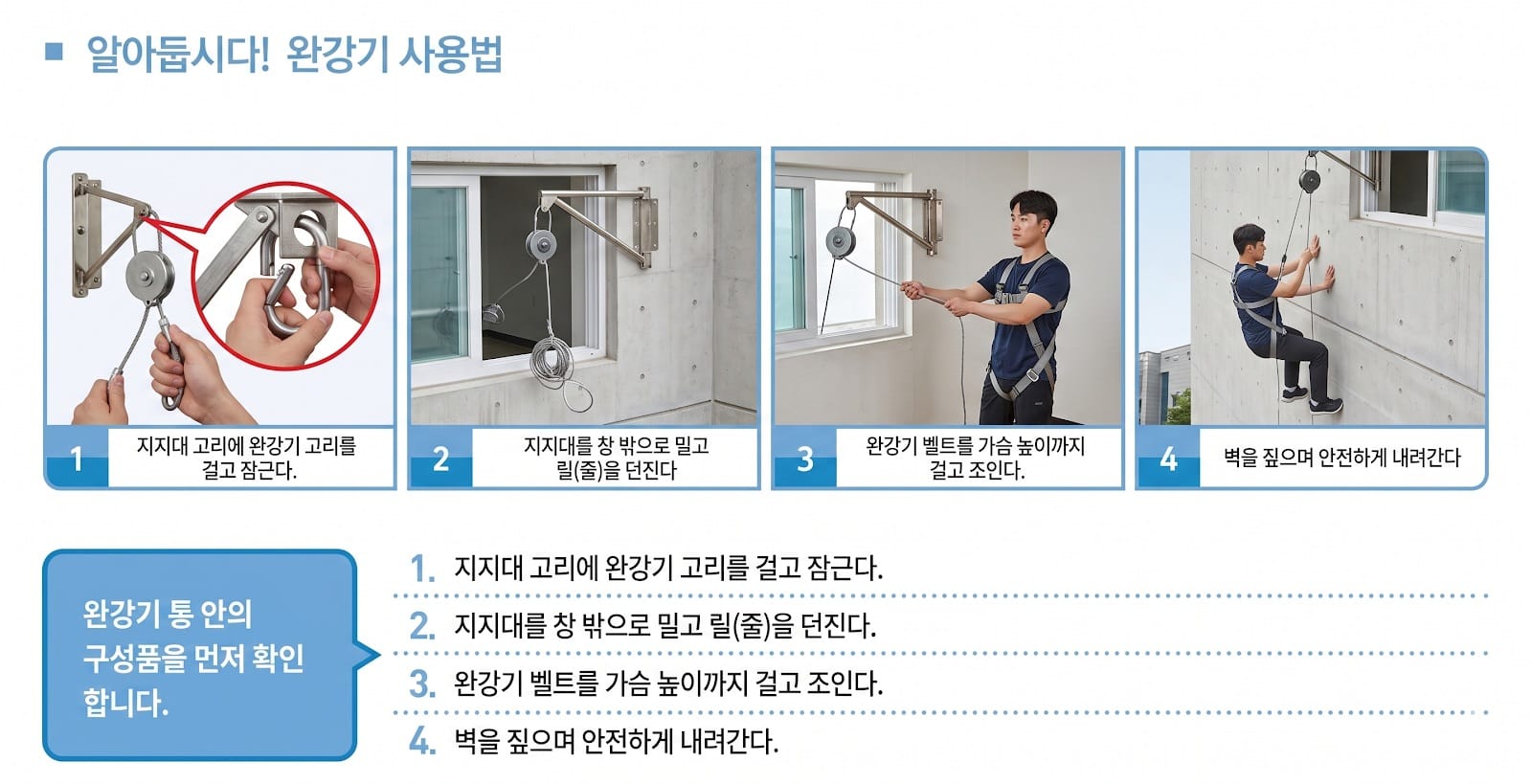

■ 완강기 사용 방법 5단계 (순서 준수)
안전한 하강을 위해 반드시 아래의 순서를 정확히 지켜야 합니다.
- 완강기 함 개봉 및 구성품 확인
비상구 인근에 위치한 완강기 함을 열고 속도조절기, 릴(로프), 벨트를 확인합니다.
- 지지대 고리 연결 및 잠금
벽면에 설치된 지지대 고리에 완강기 속도조절기의 후크(고리)를 걸고, 나사를 끝까지 돌려 완벽하게 잠급니다.
- 로프 릴 창밖으로 투하
창문을 열고 아래에 사람이 없는지 확인한 후, 줄이 감겨 있는 릴을 창밖(지상)으로 던집니다.
- 가슴 벨트 착용 및 밀착 조이기
벨트를 양팔 아래(겨드랑이)에 끼운 후, 가슴 조임 링을 몸에 딱 맞도록 끝까지 당겨 밀착시킵니다. 벨트가 느슨하면 하강 중 뒤집히거나 빠질 위험이 있습니다.
- 벽면을 바라보며 양손으로 짚고 하강
다리부터 창밖으로 내민 후, 몸을 건물 벽면 쪽으로 향하게 합니다. 하강할 때는 양손을 가볍게 벌려 벽을 짚으며 내려갑니다. 이때 절대 줄을 손으로 잡아서는 안 됩니다. (속도 조절기가 마찰로 인해 뜨거워져 화상을 입거나 하강 속도가 불규칙해질 수 있습니다.)
■ 관리자 및 거주자 유의사항
- 정기 점검: 지지대가 벽면에 튼튼하게 고정되어 있는지 흔들어 확인해야 합니다. 노후된 지지대는 화재 시 하중을 버티지 못하고 이탈할 수 있습니다.
- 위치 확보: 완강기 설치 공간 주변에 물건이나 가구를 적재해 두는 것은 소방법 위반이며, 비상 시 대피 시간을 지연시키는 주원인이 됩니다.
정확한 사용법을 숙지하는 것만큼이나 평소에 완강기의 위치와 상태를 점검하는 것이 중요합니다. 생명과 직결된 안전 정보인 만큼, 거주 공간이나 사무실의 피난 기구 상태를 오늘 바로 확인해 보시기 바랍니다.
하자 없는 완강기 설치 기준과 현장 실무 가이드
완강기를 실제로 고정할 때는 개구부(창문)의 규격과 보행거리, 하강 시 방해물 유무를 입체적으로 계산해야 마감 단계에서 재시공하는 하자를 방지할 수 있습니다. 기술기준에서 정의하는 정확한 수치적 기준과 실무 노하우를 바탕으로 시공 가이드를 정리해 드리겠습니다.
첫째, 개구부의 크기는 가로 0.5m 이상, 세로 1m 이상이 확보되어야 합니다. 또한 창문 개방 시 바닥으로부터의 높이가 1.2m를 초과하면 안 되며, 만약 창문이 너무 높게 위치해 있다면 법적으로 반드시 디딤판(발판)을 별도로 제작하여 고정 설치해야만 정상적인 소방 필증을 받을 수 있습니다.
둘째, 완강기 로프의 길이는 설치하는 층의 높이에 정확히 매칭되어야 합니다. 통상적으로 건축물 1개 층의 높이를 3m로 계산하므로, 3층에 설치하는 완강기는 3형(9m), 5층에 설치하는 제품은 5형(15m) 규격을 명확히 확인한 후 박스에 인입해야 합니다. 하강했을 때 로프가 지면에 닿지 않고 공중에 붕 떠 있다면 피난자가 탈출 도중 낙상하는 대형 사고가 터지게 됩니다.
* 완강기 지지대 고정용 세트앙카가 마감재를 뚫고 단단한 콘크리트 옹벽 구조체에 60mm 이상 근입되었는가?
* 창문을 완전히 개방했을 때 외부 벽면에 에어컨 실외기, 간판, 돌출 조형물 등 로프 하강을 방해하는 장애물이 없는가?
* 피난구 주변에 야간 식별이 가능한 축광식(야광) 완강기 위치 표지판과 한글/외국어 병기 사용설명서를 부착했는가?
* 속도조절기(감속기) 유성기어 내부의 윤활유 누출 여부 및 한국소방산업기술원(KFI) 인증 합격 표시가 온전한가?
마지막으로 실무적인 팁을 드리자면 외벽 마감이 대리석이나 타일 공법으로 되어 있을 경우, 무조건 석재 타공 전용 드릴을 사용하여 외장재를 먼저 매끄럽게 천공한 뒤 내부 옹벽을 깊게 때려 박아야 합니다. 마감재와 옹벽 사이의 빈 공간을 인지하지 못하고 토크 렌치로 과도하게 조여버리면 압착력 때문에 고가의 대리석이 동시다발적으로 깨지며 대형 시공 하자가 발생하므로 섬세한 수평 조절과 스페이서 배치가 필수적입니다.
