물류센터 공기흡입형 감지기와 인랙 스프링클러 실무 분석

2018년, 자동차 부품 조달 물류센터의 완전 자동화 공사 현장이 떠오릅니다. 15m가 넘는 아찔한 높이에서 디젤 엔진의 수직고소작업대(Boom Lift)에 몸을 실었었죠.

설비팀들이 부지런히 인랙 스프링클러 배관을 조립해 나가는 동안, 저는 미로처럼 얽힌 메자닌(Mezzanine) 철제 구조물과 천정의 보(Beam/Girder)를 따라 굴곡진 공기흡입형 감지기(ASD) PVC 파이프를 본드로 접착해 나갔습니다.

고소작업대가 미세하게 흔들리는 와중에도 장소에 따라 3~8m 간격으로 3mm 정도 크기의 감지부 구멍을 한 땀 한 땀 뚫던 그 뜨거웠던 수개월의 땀방울이, 최근 반복되는 대형 물류창고 화재 뉴스를 볼 때마다 “왜 현장에서 저런 필수 설비들이 제 역할을 못했을까, 왜 설치하지 않았을까” 하는 안타까움과 씁쓸함으로 되살아나곤 합니다.

첨단 소방 기술을 투입하면 대형 참사를 사전에 완벽히 방지할 수 있음에도 불구하고, 현장에서는 어째서 이러한 설비들이 제 역할을 다하지 못했거나 아예 외면받았던 것일까요? 소방 시공 엔지니어의 눈으로 본 물류센터 화재 방재의 공학적 한계와 법률적 사각지대를 하나씩 짚어보겠습니다.

---

물류창고 메자닌(복층) 구조와 스프링클러 한계

최근의 물류센터는 공간 활용도를 극대화하기 위해 보관 랙 자체를 수십 미터 높이로 쌓아 올리거나, 중층 형태의 메자닌(Mezzanine) 철제 복층 구조를 촘촘하게 배치하는 방식을 채택하고 있습니다. 하지만 이러한 공간 설계는 소방 공학적 관점에서 열과 연기의 이동 경로를 완전히 변형시키는 거대한 장애물로 작용하게 됩니다.

메자닌 구조의 특성과 천장형 스프링클러의 치명적 한계

바닥 면적이 그물망 구조나 철제 판으로 구획된 메자닌 층은 화재 발생 시 발생하는 열기류의 상승을 방해합니다. 화재 초기에 발산되는 열기류가 천장 바닥면에 조기에 도달해야만 습식 또는 준비작동식 스프링클러 헤드의 감열지(Glass Bulb나 Fusible Link)가 동작 온도에 도달하여 파열됩니다.

그러나 10~15m 이상의 대공간 및 메자닌 복층 구조에서는 연소열이 올라가며 주변 공기와 혼합되어 급격히 냉각되는 Thermal Plume(열기류) 감쇄 현상이 발생합니다. 천장에 설치된 일반 스프링클러 헤드가 개열 온도(보통 68℃~79℃)에 도달했을 때는 이미 하부 랙 영역의 가연물이 폭발적으로 화염에 휩싸인 후입니다. 게다가 상부에서 터진 방수수는 촘촘한 랙과 적재물 박스에 막혀 실제 불이 붙은 하부 화점까지 전혀 도달하지 못하는 비효율을 초래합니다.

인랙(In-Rack) 스프링클러의 필요성과 창고시설 화재안전성능기준(NFPC 609)

이러한 천장형 헤드의 치명적 한계를 극복하기 위해 필수로 요구되는 설비가 바로 선반 내부 적재물 사이에 직접 가지배관을 집어넣는 인랙(In-Rack) 스프링클러 System입니다. 적재물 단마다 헤드를 가로 방향으로 연속 배치하여 화재 발생 직후 화점에 직접 물을 살수하도록 설계하는 방식입니다.

현행 창고시설의 화재안전성능기준(NFPC 609)에 따르면, 랙식 창고에는 라지드롭형(Large-drop type) 스프링클러헤드를 랙 높이 3m 이하마다 설치하도록 규정하고 있습니다. 특히 상부 헤드가 먼저 방수되었을 때 하부 헤드가 그 물에 냉각되어 작동이 지연되는 현상을 막기 위해 헤드 상부에 차폐판(Shield)을 철저히 감싸서 시공해야만 정상적인 동작을 보장받을 수 있습니다.

---

초고감도 공기흡입형 감지기(ASD/VESDA)의 역할과 법적 기준

대형 물류센터처럼 층고가 극도로 높고 환기 기류가 강하게 형성되는 현장에서는 일반적인 광전식 스포트형 감지기나 아날로그 감지기는 제 기능을 발휘하기 어렵습니다. 연기 입자가 천장까지 상승하는 동안 유입되는 공기에 의해 기체 농도가 극도로 옅어지기 때문입니다.

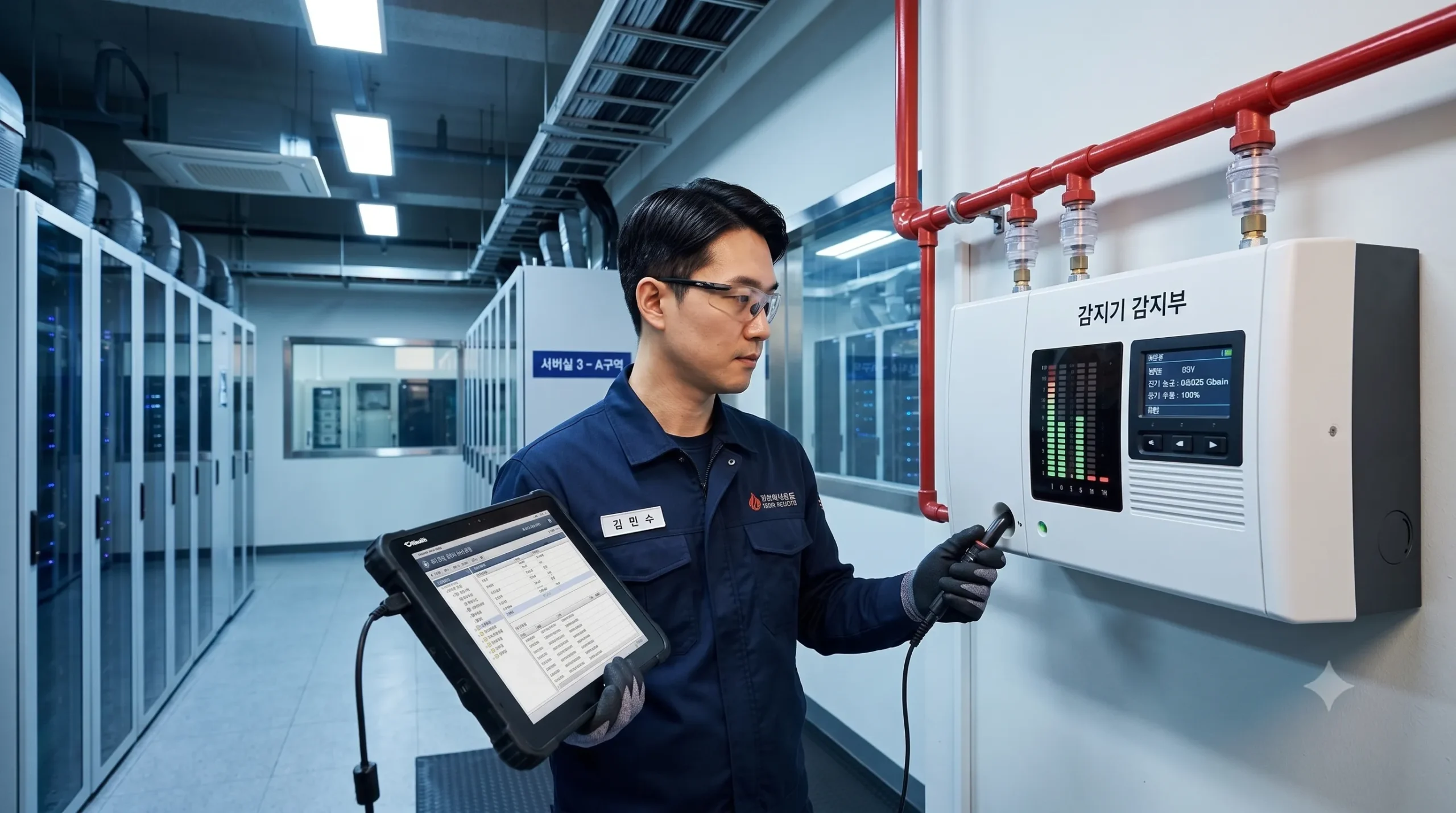

공기흡입형 감지기(Aspirating Smoke Detector)의 작동 원리

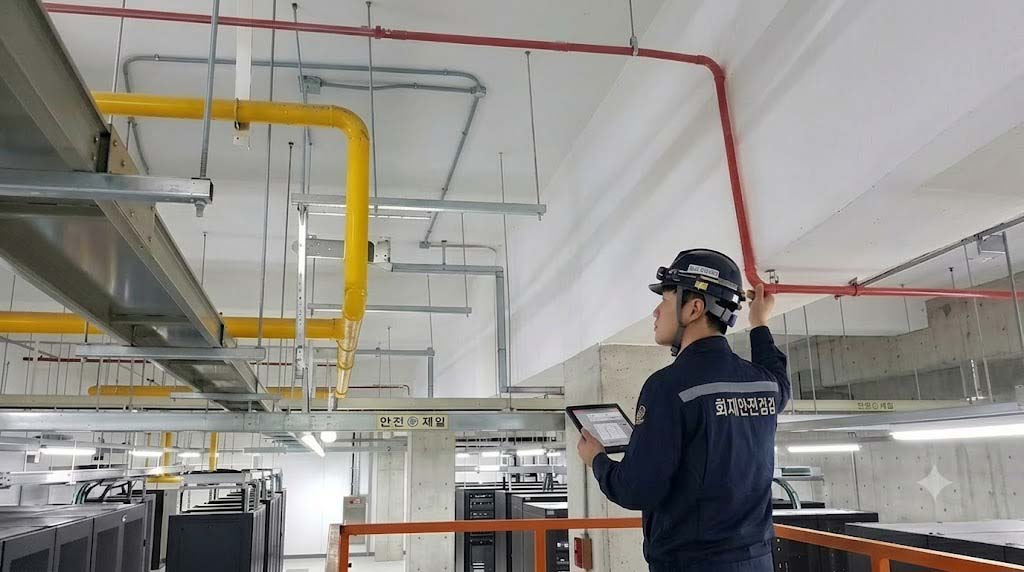

공기흡입형 감지기(ASD)는 감지기 내부의 강력한 흡입 펌프(Aspirating Fan)를 이용해 감지 구역에 미리 가설해 둔 CPVC 파이프 배관망의 샘플링 홀(Sampling Hole, 통상 3~5mm)을 통해 현장의 공기를 강제로 흡입합니다. 이후 챔버 내부로 들어온 공기를 레이저 미립자 분석 기법으로 센싱하여, 눈에 보이지 않는 아주 미세한 불꽃 이전 단계인 ‘초기 연기 (Incipient Smoke)‘ 상태부터 연기 농도를 파악해 냅니다.

일반 감지기가 감지기 주변에 연기가 빼곡히 차오를 때까지 기다려야 하는 반응형 방식이라면, 공기흡입형 감지기는 능동적으로 주변 공기를 빨아들여 분석하는 초고감도 진단 기기입니다. 스포트형 감지기 대비 최대 수십~수백 배 이상 빠른 조기 감지 능력을 보여주기 때문에 대형 화재의 골든타임을 확보하는 데 절대적인 장치라고 볼 수 있습니다.

첨단 감지 설비와 수신기 조작(인재)에 따른 골든타임 상실

아무리 훌륭한 공기흡입형 감지기를 수억 원의 비용을 들여 정밀하게 시공했더라도, 현장의 운영 실태에서 치명적인 맹점이 발생하곤 합니다. 시공 당시 15m 이상 수직고소작업대 위에서 3~8m 간격으로 오차 없이 타공했던 샘플링 구멍들은 공장 가동 후 발생하는 미세 먼지나 분진으로 인해 막히는 하자가 빈번히 발생합니다.

더 큰 문제는 관리자의 인위적인 수신기 차단 행위입니다. 분진이나 설비 습기로 인한 잦은 오작동 경보(Unwanted Alarm)가 울리면 현장 관리자들은 방재실의 수신반 주경종 및 연동 밸브 출력을 연동 정지(복구 상태 유발)로 묶어버리는 실수를 저지릅니다. 결과적으로 초첨단 감지기가 화재 초기 신호를 정확히 포착하여 송출했음에도 불구하고, 방재 수신기 차단이라는 인재(人災)로 인해 스프링클러 준비작동식 밸브(Pre-Action Valve)가 열리지 못하고 초기 진화의 골든타임을 상실하게 되는 것입니다.

[이미지는 AI로 생성되었습니다]

---

소방법상의 제도적 사각지대와 건축법상 편법 논란

현장에서 소방 엔지니어로서 가장 깊은 회의감을 느끼는 순간은 바로 공학적인 안전 기준보다 법령의 허점을 악용한 비용 절감이 우선시될 때입니다. 현행 법령과 규제의 사각지대는 방재 시스템의 실효성을 떨어뜨리는 주요 원인이 됩니다.

건축물 ‘층’과 ‘물류 설비’ 분류의 법률적 갭

건축법상 건물 내부의 바닥판 구조는 정식 ‘층(Floor)’으로 인정되어 바닥 면적에 산입되고, 이에 따른 강화된 건축 방화 구획 및 소방시설 설치 의무가 발생합니다. 하지만 물류센터의 메자닌 구조나 철제 랙 시설은 건축물 자체의 바닥이 아닌 단순 ‘물류 철제 작업대 및 설비’로 분류되어 편법으로 건축 허가를 받는 경우가 비일비재했습니다.

이로 인해 실제로는 사람이 상주하며 작업하고 엄청난 양의 가연물이 쌓여 있음에도 불구하고, 소방법상 ‘층’으로 인정받지 못해 인랙 스프링클러 설치 의무 대상에서 제외되거나 연기 배출을 위한 방화셔터, 제연설비 적용 기준을 우회하는 편법이 동원되었습니다. 공간의 실질적인 위험도는 대형 소방 대상물인데, 법적 분류는 단순 내부 집기류로 취급되는 괴리가 존재했던 것입니다.

기존 건축물에 대한 소급 적용의 한계 및 관련 법령 출처

화재예방법 및 소방시설법의 제·개정을 통해 창고시설 화재안전성능기준(NFPC 609)이 강화되고 인랙 스프링클러 및 초고감도 감지기 적용 범위가 확대되고 있습니다. 그러나 법률의 대원칙인 소방시설 기준의 소급 적용 제한 원칙(소방시설법 제13조)에 따라, 법 개정 이전에 완공되어 사용 승인을 얻은 기존 대형 물류창고들에 대해서는 강화된 소방기준을 강제로 소급 적용하기가 극도로 어렵습니다.

구형 물류센터들은 여전히 과거의 열악한 소방 설비 기준에 의존한 채 고위험 가연물들을 쌓아두고 있으며, 안전 점검 시 자율 개선 권고 조치 외에는 법적 강제 수단이 마땅치 않은 실정입니다. 결국 제도 개정의 온기가 신축 현장에만 머무르고, 기존 고위험 시설물들은 소방 방재의 사각지대에 그대로 노출되는 악순환이 되풀이되고 있습니다.

---

본문 관련 법령 및 공식 출처표

수십 미터 높이의 고소 작업대 위에서 땀 흘려 가며 설치했던 그 정밀한 소방 배관들과 공기흡입형 파이프들이 단지 형식적인 법적 요건 충족용으로 방치되거나, 관리 소홀로 먹통이 되어 대형 화재를 막지 못했다는 소식을 접할 때마다 소방 엔지니어로서 깊은 책임을 느낍니다.

기술과 제도가 아무리 발전해도 현장의 정밀한 시공과 관리자의 철저한 안전의식이 결합되지 않는다면 방재 시스템은 한순간에 무용지물이 될 수 있습니다. 설계자, 시공자, 그리고 건물 안전 관리자 모두가 공학적 원리에 기반한 방재 시스템의 중요성을 깊이 인식하고 올바르게 운영해 나갈 때 비로소 반복되는 물류센터 화재 참사의 고리를 끊어낼 수 있을 것입니다.
