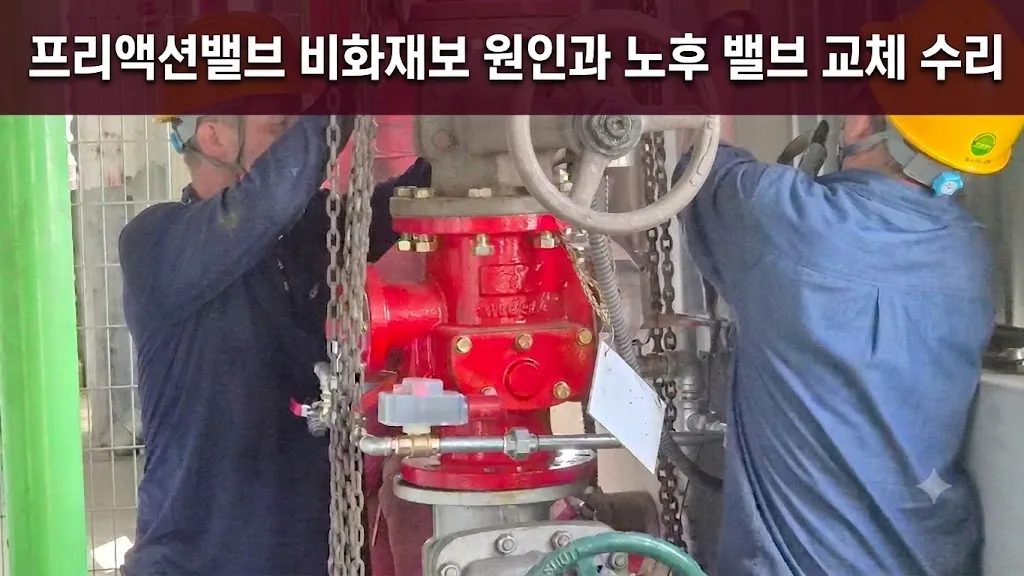

며칠 전 이야기입니다. 울산의 한 제조업 공장에서 연락을 주셨죠.
“귀신이 들렸는지 세팅하고 며칠 지나면 스스로 화재 경보가 울리고 2차측에 압력이 차 있네요.”
며칠 전부터 화재 감지기가 작동하지도 않았는데 프리액션밸브가 스스로 개방되어 자꾸 기동 경보가 울린다는 제보였습니다. 한두 번은 해프닝인가 싶어 비화재보 복구 후 밸브 내부를 드레인하고 재세팅을 진행하셨다고 합니다. 하지만 동일한 비화재보가 반복적으로 터지자 결국 현장 점검을 요청하셨고, 10년 넘게 가동된 밸브를 직접 정밀 분해하기로 결정했습니다.
프리액션밸브 다이어프램 챔버 압력 고무판 및 오작동 원인

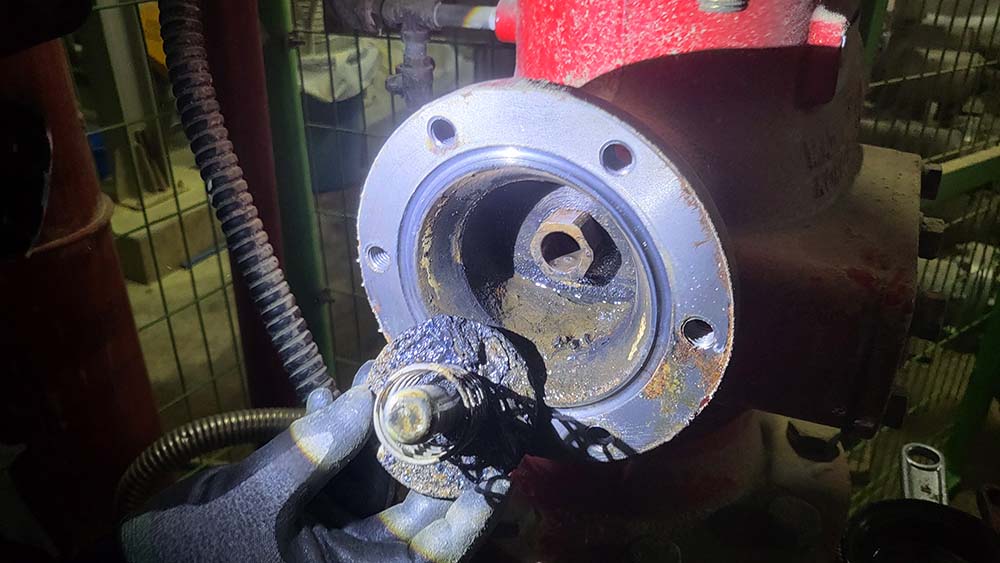

현장에 도착해 프리액션밸브의 헤드 커버(Cover)와 다이어프램 챔버를 오픈한 후, 내부 스케일과 찌꺼기를 세척했습니다. 그리고 클래퍼 패킹 상태를 확인한 뒤 클램프 상부 헤드를 개방한 상태에서 1차 가압을 진행하는 테스트를 시행했습니다.
테스트 결과, 메인 클래퍼는 열리지 않았지만 챔버 측 드레인 구멍에서 계속해서 유수가 발생하는 것을 확인했습니다. 다이어프램 챔버 내부의 핵심 고무판(Diaphragm)이 세월의 흐름에 따라 완전히 경화되고 미세하게 파손되어 가압수의 압력을 견디지 못하고 누수가 생겼던 것입니다.
누수로 인한 2차측 가압 및 압력스위치 기동 메커니즘
다이어프램 고무판 패킹이 손상되면 챔버 내부를 가득 채우고 있어야 할 가압수가 조금씩 새어나가게 됩니다. 비록 1차측 세팅 압력이 완전히 무너지지 않아 클래퍼 자체가 덜컥 열리지는 않더라도, 챔버에서 빠져나온 미세한 누수분이 2차측 배관 내부로 계속 흘러 들어가게 됩니다.
건식 상태를 유지해야 하는 2차측 배관에 수압이 조금씩 차오르면서 배관 내부에 설치된 압력스위치가 이를 화재 기동 상황으로 인지하게 됩니다. 결국 물리적인 밸브 개방 없이도 감시제어반(수신기)에 화재 경보가 발생하는 비화재보 오류가 완성되는 것입니다.
| 구분 | 정상 상태 | 챔버 고무판 경화 및 손상 시 |
|---|---|---|
| 챔버 내부 상태 | 1차 가압수 압력 완벽 유지 | 고무 패킹 손상으로 압력 지속 누수 |
| 2차측 배관 상태 | 대기압 상태 (소방용수 없음) | 누수된 물이 2차측으로 유입되어 수압 형성 |
| 수신기 및 경보 반응 | 정상 감시 상태 유지 | 압력스위치 동작에 따른 오작동 비화재보 발생 |
현장 실무자를 위한 소방 밸브 교체 기준 및 안전 작업 절차
자동화 소방진압 설비는 건축물의 생명선과 같습니다. 관리를 아무리 철저히 하더라도 내구연한을 넘긴 설비는 고무 구성품의 열화나 내부 부식을 막을 수 없습니다. 소방시설 봉인 상태를 해제하고 안전하게 보수하기 위해선 명확한 작업 기준을 지켜야 합니다.
작업 개시 전 소방제어반(P형 또는 R형 수신기)에서 해당 방구역의 주경종, 지구경종, 사이렌, 밸브기동 연동 신호를 반드시 정지 및 차단 처리해야 합니다. 차단 조치 없이 SOL밸브 수동 동작이나 부품 교체를 위해 전선을 자르다가 쇼트가 발생하면, 즉시 화재 경보가 연동 발령되어 건물 전체에 큰 혼란을 야기할 수 있습니다.
안전한 드레인과 1차측 밸브 차단 절차
수신기 연동 정지 후에는 프리액션밸브 하단에 위치한 1차측 개폐밸브(게이트 밸브 또는 버터플라이 밸브)를 완전히 잠급니다. 이후 밸브 자체에 부착된 메인 드레인 밸브를 천천히 개방하여 밸브 몸체와 챔버 내부에 잔류하고 있는 압력수를 완전히 배출해 주어야 안전합니다.
드레인 밸브로 용수가 더 이상 나오지 않는 것을 확인한 후 볼트를 해체해야 작업자의 안전을 확보할 수 있습니다. 압력이 남아있는 상태에서 커버 볼트를 풀 경우 잔류 용수의 압력으로 현장이 물바다가 되므로 각별히 주의하십시오.
부품 vs 전체 교체 비용 비교 및 소방점검 지적사항 조치 방법
현장에서 많은 관계자분들이 “챔버 고무판(다이어프램)만 따로 바꾸면 안 되나요?”라는 질문을 자주 하십니다. 단종되지 않은 동일 제조사의 신형 모델이고 밸브 본체(Body) 내부의 주물 상태나 시트면 부식이 없다면 부품 교체만으로도 수리가 가능합니다.
하지만 제조된 지 10년 이상 경과한 노후 모델은 내부 주물 시트면의 부식, 스케일 고착, 세팅용 솔레노이드 밸브 및 복구 배관의 종합적인 노후화가 동시에 진행되어 있습니다. 부품만 교체했다가 얼마 지나지 않아 다른 연결 부위나 동일 부위의 심한 변형으로 다시 누수가 발생하는 경우가 생기기도 합니다.
소방점검 지적사항 이행과 장기 유지보수 비용 분석
소방시설 종합점검이나 자체점검에서 “프리액션밸브 챔버 압력유지 불가” 또는 “오작동으로 인한 기능 불량” 지적 조치명령서를 받았다면 전체 신품 교체를 적극 권장합니다.
인건비와 재작업 위험비용을 계산해 보면 부분 수리보다 표준 검증품 전체 교체가 장기적인 관리 비용 측면에서 훨씬 경제적입니다.
| 비교 항목 | 다이어프램/부품 부분 수리 | 프리액션밸브 전체 교체 |
|---|---|---|
| 초기 재료비 비용 | 저렴함 (고무판 및 패킹류 부속품비) | 보통 (어셈블리 신품 자재비) |
| 내부 주물/시트면 품질 | 기존 노후 및 부식된 상태 유지 | 신품 주물 및 깨끗한 방수 시트면 |
| 재하자 발생 가능성 | 높음 (솔레노이드, 압력스위치 추가 고장) | 극히 낮음 (제품 보증기간 적용) |
| 점검 결과 조치 인정 | 현장 테스트 통과 시에만 인정 | 신규 설치 확인서 발급으로 확실한 완결 |
구제품 철거 순서 및 신제품 설치 순서
프리액션밸브 교체 공사 시 가장 핵심은 기존 배관과의 센터 맞춤입니다. 기존 설치 제품과 동일한 제조사의 동일 모델을 구해서 교체하는 것이 가장 이상적입니다.
만약 단종되어 동일 제품을 구할 수 없다면 1차측과 2차측 배관의 구경(DN)과 면간 거리(Face to Face distance), 높이 사양이 완전히 동일한 타사 대체용 밸브를 선정해야 기존 배관 단관 수정이라는 대공사를 피할 수 있습니다.
만약 같은 사양의 제품이 없다면 배관 구경이 같은 것을 구입하여 높이에 따른 2차측 배관 연장이나 절단을 통해 플랜지를 용접 연결해서 프리액션밸브를 설치해야 합니다.
구제품 안전 철거 4단계 순서
- 1단계: 1차측 제어밸브를 닫고 배관 내부의 모든 수압을 드레인 밸브로 드레인합니다.
- 2단계: 솔레노이드 밸브 및 압력스위치와 연결된 배선을 결선 해제하고 테이핑하며, 드레인 밸브와 연결된 배관을 해체합니다.
- 3단계: 2차측 배관 플랜지 볼트와 1차측 플랜지 볼트를 교차 방향으로 무리 없이 풀어냅니다.
- 4단계: 노후된 프리액션밸브 본체를 작업자들이 안전하게 빼내서 철거합니다.

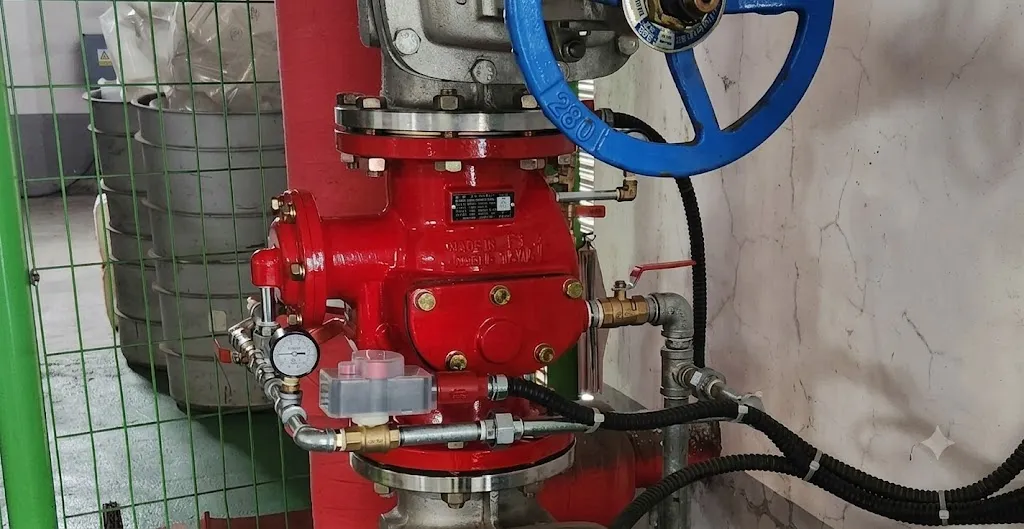

신제품 정밀 설치 및 세팅 9단계 순서
- 1단계: 신규 밸브의 플랜지 접면 잔존 가스켓 및 부식 이물질을 깨끗이 청소합니다.
- 2단계: 신형 프리액션밸브를 조심히 1, 2차 플랜지 사이에 안착시킵니다.
- 3단계: 2차측 플랜지에 가스켓을 넣고 볼트를 체결합니다.
- 4단계: 2차측 플랜지 연결로 1차측 플랜지에 유격이 생기면 가스켓을 넣고 볼트를 체결합니다. 이때 플랜지 볼트를 체결할 때는 한쪽만 과도하게 조이지 않도록 대각선 순서로 토크를 분산시켜 정밀 체결합니다.
- 5단계: 압력스위치, 솔레노이드 밸브, 챔버 공급 라인의 세팅 배관, 드레인 배관을 테프론 테이핑 처리 후 조립합니다. (솔레노이드 밸브가 조립 되어진 제품도 있습니다.)
- 6단계: 1차측 가압수를 천천히 인입시키면서 챔버 세팅 밸브를 열어 다이어프램 챔버에 압력을 완전하게 형성시킨 후, 누수 여부를 종합 테스트하고 1차측 게이지가 정상 범위(예: 0.7~1.4MPa 등 제품 스펙에 따라 상이)인지 확인합니다.
- 7단계: 1차측 제어밸브를 천천히 열어서 드레인밸브로 용수가 나오는지 확인 후 나오지 않는다면 완전 개방합니다.
- 8단계: 2차측 제어밸브를 완전 개방후 드레인밸브는 닫습니다
- 9단계: 마지막 확인으로 세팅밸브, 1차 2차 제어밸브 완전 개방 확인. SOL밸브, 드레인밸브는 닫혀 있는지 확인합니다.
주의사항
세팅 완료 후 세팅밸브를 잠궈두면, 챔버 고무판의 미세한 압력 저하나 기온 변화에 따른 수압 저하 발생 시 1차측 가압수의 수압을 견디지 못하고 클래퍼가 순간적으로 개방될 수 있습니다. 따라서 다이어프램 챔버의 세팅밸브는 항상 완전 개방 상태를 유지 해야 합니다.
현장 적용 소방 관계 법령 및 국가화재안전성능기준(NFPC)
스프링클러설비의 화재안전성능기준(NFPC 103)과 화재예방 및 소방시설 유지관리 법률에서는 유수검지장치의 설치 및 유지 상태에 대한 명확한 기술 기준을 규정하고 있습니다. 프리액션밸브는 유수검지장치의 일종인 준비작동식 장치에 해당합니다.
소방시설 설치 및 관리에 관한 법률 제12조 및 관련 고시에 따르면, 소방대상물의 관계인(소유자, 관리자, 점유자)은 소방시설의 기능과 성능에 영향을 주는 하자를 발견 즉시 지체 없이 수리·보수해야 할 법적 의무가 있습니다.
소방시설법 제12조 (소방시설등의 설치·유지 및 관리)
관계인은 소방시설등을 설치하려는 경우 또는 설치된 소방시설등을 유지·관리하는 경우 소방청장이 정하여 고시하는 화재안전기준에 맞게 설치·유지·관리하여야 한다.
이를 위반하여 정당한 사유 없이 소방시설이 정지 상태로 방치되거나 기능에 불량을 초래할 경우 관련 규정에 따라 과태료 처분을 받게 됩니다.
현장에서는 챔버 압력이 저하되어 반복 비화재보가 발생한다고 해서 1차측 개폐밸브를 임의로 잠가놓는 경우가 있습니다. 이는 소방시설 차단 및 폐쇄 행위에 해당하여 ‘소방시설법’에 따라 5년 이하의 징역 또는 5천만 원 이하의 벌금이라는 무거운 형사 처벌을 받을 수 있는 매우 위험한 행위입니다. 고무판 내구연한 저하에 따른 이상 현상이 포착되면 즉시 정식 소방공사업체를 통해 진단받으셔야 합니다.
본문 관련 법령 및 공식 출처표
본문에 언급된 기술 기준 및 오작동 수리 근거는 법률 규정 및 소방청 고시 성능 기준을 바탕으로 작성되었습니다.
| 구분/대상 | 관할 기관 | 관련 법령/고시명/링크 |
|---|---|---|
| 소방시설 유지관리 법적 의무 | 소방청 / 전국 소방서 | 소방시설 설치 및 관리에 관한 법률(소방시설법) |
| 스프링클러 기술 기준 | 소방청 국립소방연구원 | 스프링클러설비의 화재안전성능기준(NFPC 103) |
| 유수검지장치 제품 검정 기준 | 한국소방산업기술원 (KFI) | 유수검지장치의 성능인증 및 제품검사의 기술기준 |
