프리액션밸브 세팅 실패 원인은 수두압 부족과 고무 패킹 경화

2026년 7월 15일 어제, 24시간 뜨거운 열기를 뿜어내는 모 공장의 6층 밸브실에서 다급한 호출이 왔습니다. 소방 지적사항으로 접수된 문제는 현장에서 가장 빈번하게 마주하지만, 해결은 결코 만만치 않은 프리액션밸브 세팅 안됨 현상이었습니다.

현장에 도착해 밸브 상태를 점검해 보니, 역시나 솔레노이드(Sol) 밸브가 완전히 고착되어 꿈쩍도 하지 않는 상태였습니다.

신속하게 프리액션밸브 솔레노이드 교체를 진행하고, 평소처럼 정상적인 세팅 후 1차측 게이트밸브를 개방했습니다. 하지만 밸브는 야속하게도 세팅을 유지하지 못하고 2차측으로 물을 왈칵 넘겨버렸습니다.

부품 교체로 간단히 해결되리라 예상했던 현장은, 예상치 못한 수리학적 결함의 벽에 부딪힌 순간이었습니다. 오늘은 이 치열했던 현장 추적기를 통해 프리액션밸브 세팅 불량의 진짜 원인들을 찾아 보겠습니다.

---

솔밸브 교체 후에도 준비작동식밸브가 2차측으로 개방된 진짜 원인

단순한 부품 고장이 아니라는 것을 직감한 후, 밸브의 심장부인 클래퍼부터 전체 배관의 압력 계통까지 하나씩 뜯어보기 시작했습니다. 원인은 단 하나가 아니라 여러 악조건이 겹친 복합적인 문제였습니다.

클래퍼 내부 상태 확인과 챔버 가압 시 밀림 현상

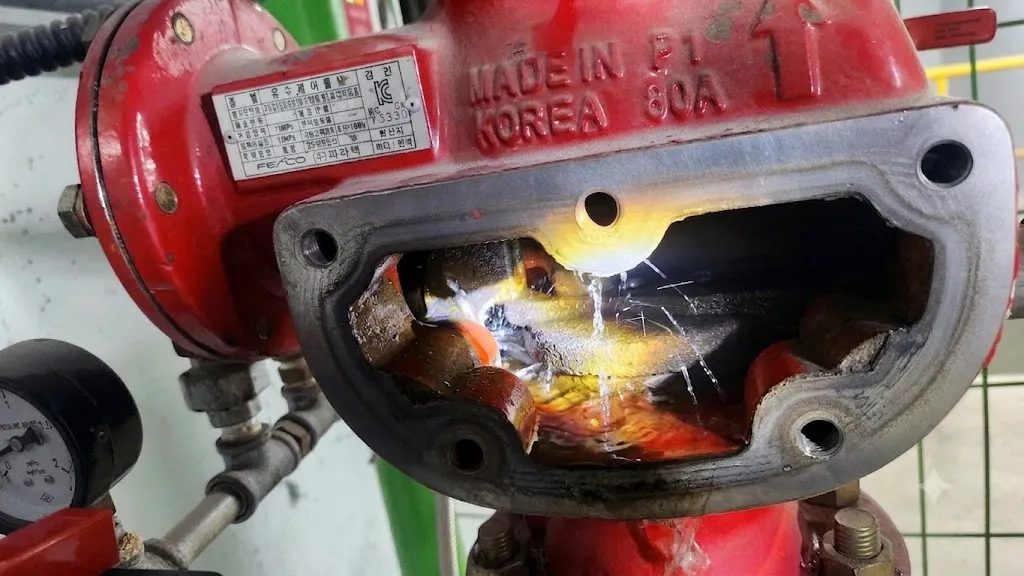

가장 먼저 밸브 본체의 뚜껑(헤드)을 열어 내부 클래퍼 상태를 육안으로 확인했습니다. 다행히 클래퍼 자체의 파손이나 심각한 부식은 없었기에, 표면의 고무패킹을 깨끗하게 닦아주었습니다. 그리고 원인을 정확히 파악하기 위해 헤드를 열어둔 상태에서 챔버 가압을 시도했습니다.

정상적인 밸브라면 챔버 내부에 물이 차오르면서 압력이 형성되어 클래퍼를 강하게 짓눌러야 합니다. 그런데 1차측 게이트밸브를 서서히 개방하며 수압을 인가하자, 챔버가 뒤로 살짝 밀리면서 클래퍼가 미세하게 들렸고 결국 물이 2차측으로 개방되어 버렸습니다.

챔버가 클래퍼를 완벽하게 잡아주지 못하는 치명적인 결함이 발생한 것입니다.

고층부(6층) 수두압 한계와 지하 2층 소방펌프의 압력 전달 오류

그렇다면 왜 챔버는 클래퍼를 누르지 못하고 밀려났을까요? 첫 번째 근본 원인은 바로 수두압 부족이었습니다. 이 공장의 주 소방펌프는 까마득한 지하 2층에 위치해 있었습니다.

소방펌프가 아무리 넉넉한 토출압을 밀어내더라도, 거대한 공장 전체의 방대한 배관망을 채우면서 동시에 지상 6층 꼭대기까지 물을 끌어올리려면 엄청난 압력 손실(마찰 손실 및 낙차)이 발생합니다.

결국 6층 말단에 위치한 프리액션밸브까지 도달하는 압력은 챔버를 단단히 세팅하기에 턱없이 부족한 소방펌프 압력 저하 상태에 놓여 있었던 것입니다.

핵심 포인트

소방시설법에 따른 스프링클러설비의 화재안전성능기준(NFPC 103) 제5조를 보면, 펌프의 양정은 가장 먼 가지배관의 말단 헤드에서 최소 0.1MPa 이상 1.2MPa 이하의 방수압력이 나오도록 규정하고 있습니다.
쉽게 말해 이 규정은 “아무리 높은 층이라도 밸브를 세팅하고 헤드를 터뜨릴 수 있는 충분한 수압과 양정을 유지하라”는 뜻입니다. 하지만 현장에서는 배관 노후화와 용도 변경으로 인해 말단 수압이 기준치에 미달하는 경우가 비일비재합니다.

24시간 고온 환경이 초래한 다이어프램 고무 패킹의 경화(수명 상실)

두 번째 원인은 현장의 가혹한 환경이 만든 다이어프램 고무 경화 현상이었습니다. 처음 설비가 준공되었을 당시에는 기능적으로 아주 팽팽한 새 제품이었기에, 다소 약한 6층의 수두압으로도 무리 없이 세팅이 유지되었을 것입니다.

하지만 공장 특성상 24시간 내내 뿜어져 나오는 뜨거운 열기 속에서 몇 년의 세월을 버티다 보니, 챔버 내부의 고무 패킹이 탄성을 완전히 상실해 버렸습니다.

딱딱하게 굳어버린 패킹은 아주 미세한 압력 하강에도 견디지 못하고 힘없이 클래퍼를 놓아버리게 된 것입니다.

주의사항

소방시설 설치 및 관리에 관한 법률 제12조에 따라, 특정소방대상물의 관계인은 소방시설을 항상 정상 작동 상태로 유지해야 합니다. 고무 패킹 경화로 인한 오동작을 방치하다 실제 화재 시 살수가 지연되면, 막대한 재산 피해는 물론이고 엄격한 법적 책임과 과태료 처분을 피할 수 없습니다. 정기 점검 시 고무 부속류의 탄성 저하를 반드시 체크해야 합니다.

---

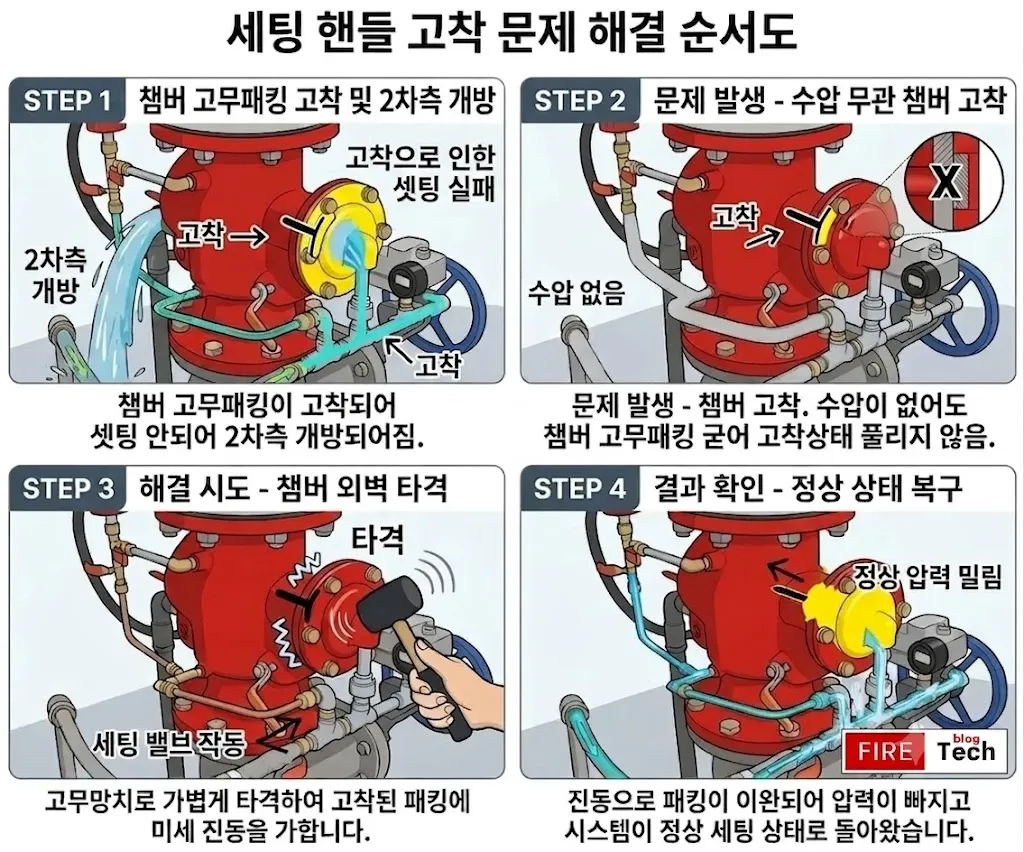

프리액션밸브 세팅 핸들 고착 시 무작정 해체 전 현장 응급 처치법 (꿀팁)

수많은 현장을 다니며 쌓은 노하우 하나를 공유하겠습니다. 프리액션밸브 뒤쪽에 설치된 “세팅 핸들 고착” 현상을 마주할 때가 있습니다. 핸들을 꾹 눌렀는데 너무 뻑뻑하거나 아예 꿈쩍도 하지 않는다면, 당연히 세팅이 안 된 것입니다.

초보 엔지니어들은 이때 당황하여 무작정 스패너를 들고 밸브 전체를 해체하려고 듭니다. 하지만 솔밸브가 개방되어 챔버 내 압력이 떨어져야 할 상황임에도, 내부 다이어프램 패킹이 딱딱하게 굳어 클래퍼를 억지로 잡고 있는 경우가 많습니다.

이때는 무작정 분해하기보다 현장 응급 처치를 먼저 시도해 보는 것이 현명합니다.

프리미엄 팁

세팅 핸들이 굳어있을 때는 고무망치나 무거운 공구 뒷부분으로 챔버 외벽을 가볍게 톡톡 두드려 충격을 가해 보십시오. 이 미세한 진동이 고착되어 있던 패킹을 순간적으로 이완시켜, 막혀있던 압력이 빠지며 정상적인 세팅 상태로 돌아오는 경우가 굉장히 많습니다. 불필요한 해체 작업을 줄여주는 현장의 핵심 실무 기술입니다.

---

말단 프리액션밸브 세팅 불량 해결을 위한 엔지니어의 최종 제안

원인을 모두 규명한 후, 공장 관계자분께 현재 상황을 명확히 브리핑해 드렸습니다. 고층부 소방 설비의 문제는 단순히 밸브 부품 하나 교체한다고 영구적으로 해결되지 않습니다. 계통 전체의 수리학적 압력 밸런스를 잡아야만 근본적인 화재 안전을 담보할 수 있습니다.

저는 두 가지 솔루션을 제안했습니다. 첫째, 지하 펌프의 세팅 압력을 상향 조정하거나 가압송수장치를 보완하여 공장 내 전체적인 수두압을 올릴 것인지. 둘째, 열악한 환경에서 수명이 다해가는 노후 밸브들을 주기적으로 신품으로 교체하여 낮은 압력에서도 세팅이 유지되게 할 것인지.

공장 전체의 시스템 변경이 수반될 수 있는 문제이기에, 관계자분은 심사숙고 후 다시 연락을 주시기로 했습니다.

행동 결과 및 기대 효과

수리학적 계산에 기반한 근본적인 압력 밸런스 조정과 적절한 밸브 교체 주기를 확립하면, 오동작으로 인한 공장 가동 중단 리스크를 획기적으로 낮출 수 있습니다. 이는 곧 기업의 안전 비용을 최적화하고 법적 책임을 완벽히 방어하는 가장 확실한 투자입니다.

---

본문 관련 법령 및 공식 출처표

본 포스팅의 기술적 판단과 조치 사항은 다음의 현행 소방관계법령 및 화재안전성능기준에 근거하여 작성되었습니다. 현장 실무자분들은 아래 규정을 숙지하여 적법한 유지관리를 수행하시기 바랍니다.
