화재수신기 P형 R형 차이와 작동 원리 오작동 대처법

하루가 멀다 하고 오작동을 일으키는 15년 차 노후 공장의 수신기 문제로 감지기 전면 교체 의뢰를 받았습니다. 해당 현장은 천장고가 약 7m에 달해 일반 사다리 작업이 불가능했고, 바닥에 적재된 물품이 많아 고소작업대(스카이 차량)를 투입해야만 하는 까다로운 여건이었습니다.

전문가로서 본격적인 작업에 앞서 소방시설의 심장부인 수신기의 회로 전압(정격전압 DC 24V)을 측정했습니다. 점검 결과, 지정된 작업 구역 외의 모든 경계구역에서 정상 범위(21V~24V)를 한참 밑도는 18V~19V의 저전압이 측정되었습니다. 이는 감지기 자체의 선로 불량일 가능성도 있지만, 15년 이상 노후화된 수신기 내부의 전원공급장치(SMPS) 출력 저하가 근본적인 원인일 확률이 매우 높았습니다.

소방학적으로 전압이 낮아지면 선로의 저항 변화에 취약해져 화재가 아님에도 경보가 울리는 ‘비화재보(False Alarm)’가 상시 발생하게 됩니다. 이에 관계자분께 감지기만 전면 교체하더라도 구형 수신기의 출력 전압 자체가 낮기 때문에 비화재보 문제가 지속될 수 있음을 명확히 고지해 드렸습니다.

특히 기존 구형 감지기를 전류 소비량이 상대적으로 높은 최신 광전식(연기형) 감지기로 교체할 경우, 감시 상태에서 소비되는 ‘대기 전류’가 증가하여 전압 강하 현상이 더욱 심해질 수 있습니다. 결과적으로 비화재보 빈도가 오히려 늘어나는 부작용이 생길 수 있으므로, 수신기와 감지기를 동시에 일괄 교체하는 것이 기술적으로나 비용적으로 가장 합리적인 솔루션임을 제안해 드렸습니다.

그러나 최종 결정권을 가진 공장 대표님께서는 예산 등의 이유로 우선 감지기만 먼저 교체한 뒤 추후 경과를 보자는 의견을 주셨습니다.

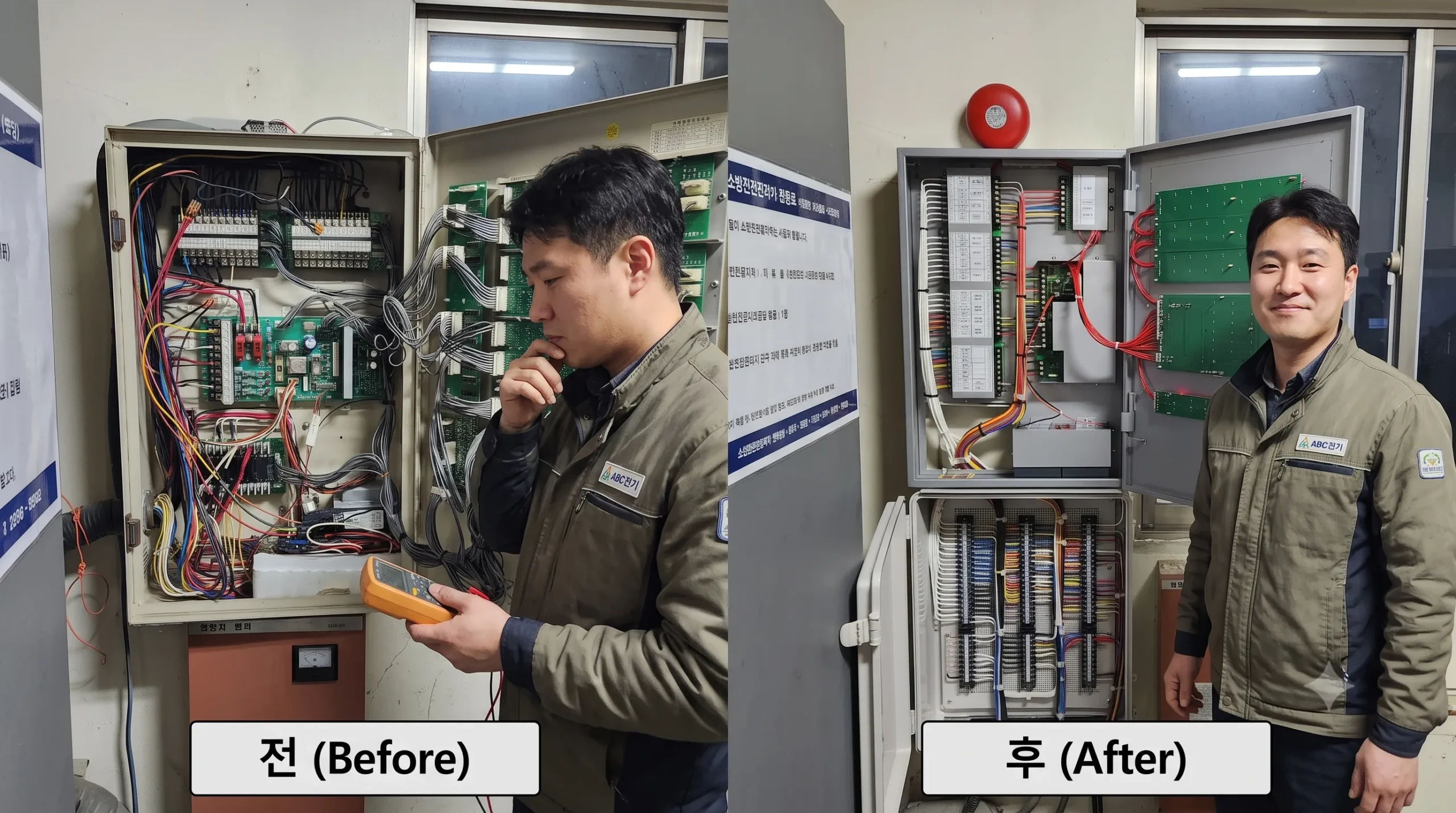

의뢰인의 결정에 따라 스카이 장비를 동원해 공장 내부의 감지기 교체 공사를 대대적으로 완료했습니다. 하지만 우려했던 대로 근본적인 전압 저하 문제가 해결되지 않아 오작동은 멈추지 않았고, 결국 이중의 비용과 시간을 들인 끝에 수신기까지 통째로 교체하는 재작업을 거쳐서야 시스템이 정상화되었습니다.

수신기는 건물 전체의 소방 안전을 책임지는 최전방의 컨트롤 타워이자 가장 핵심적인 소방시설물입니다. 건물의 소방안전관리자와 관계인은 평상시 수신기의 올바른 조작법을 숙지해야 함은 물론, 전압 저하나 선로 단선 등 수신기가 보내는 미세한 상태 이상 징후를 즉각적으로 파악하고 대처할 수 있는 역량을 갖추어야 합니다.

초기 소방시설 교체 비용이 다소 부담스럽게 느껴질 수 있는 것은 사실입니다. 그러나 사람이 없는 화재 취약 시간대에 불이 났을 때, 위험을 가장 먼저 감지하고 경보를 울려 인명과 재산을 지켜주는 유일한 생명선임을 기억해야 합니다. 소방시설의 노후화 징후를 발견했을 때는 임시방편적인 조치보다는 전문가의 정확한 진단에 따라 근본적인 개선 공사를 진행하는 것이 장기적으로 가장 안전하고 경제적인 선택입니다.

화재수신기 개요 및 소방시설로서의 핵심 중요성

소방시설의 두뇌라고 불리는 화재수신기는 건축물 내부에 설치된 화재감지기나 발신기 세트에서 발송되는 화재 신호를 직접 수신하는 중심 제어반입니다. 신호를 수신함과 동시에 건물 내에 상주하는 사람들에게 경종이나 시각경보기를 통해 화재 발생을 즉각적으로 전파하고, 소화펌프 가동이나 제연설비 작동, 스프링클러 프리액션밸브 개방 등 다양한 타 소방 시스템을 유기적으로 연동시키는 절대적인 역할을 수행합니다.

쉽게 말해 수신기가 고장 나거나 꺼져 있다면, 아무리 비싼 감지기와 소화 장비를 구축해 두었어도 화재 발생 시 단 한 방울의 물도 제때 뿌리지 못하는 먹통 상태가 된다는 뜻입니다.

실무적으로 화재수신기의 상시 정상 작동 여부는 인명 피해 규모를 결정짓는 핵심 분수령이 됩니다. 노후화된 현장일수록 수신기 내부의 메인 기판(PCB) 열화 현상이나 전원공급장치의 전압 강하가 빈번하게 발생하여 초기 화재 신호를 놓치거나, 반대로 화재가 아님에도 오작동 경보를 끊임없이 울려 관리자가 수신기를 임의로 꺼두는 위험한 상황을 초래하기도 합니다.

따라서 법적으로도 수신기는 24시간 감시 상태를 유지해야 하며, 어떠한 상황에서도 임의 조작으로 차단해서는 안 되는 엄격한 소방시설물입니다.

P형 및 R형 화재수신기의 종류별 정의와 설치 대상 공간

아날로그 방식의 직관적인 중소형 시스템 P형 수신기 특징

P형 화재수신기는 감지기나 발신기가 작동했을 때, 고유의 전류 변화를 감지하여 수신기 전면부의 해당 구역 표시등(LED)에 불이 들어오게 하는 방식의 장비입니다. 신호가 단순한 접점 신호(On/Off) 형태로 전달되기 때문에 구조가 매우 직관적이고 고장이 났을 때 원인 파악이 상대적으로 수월합니다. 주로 관리 범위가 좁고 회로 수가 많지 않은 중소형 빌딩, 소규모 공장, 근린생활시설 등에 널리 설치되어 운영됩니다.

디지털 다중 통신 방식을 채택한 대형 시스템 R형 수신기 특징

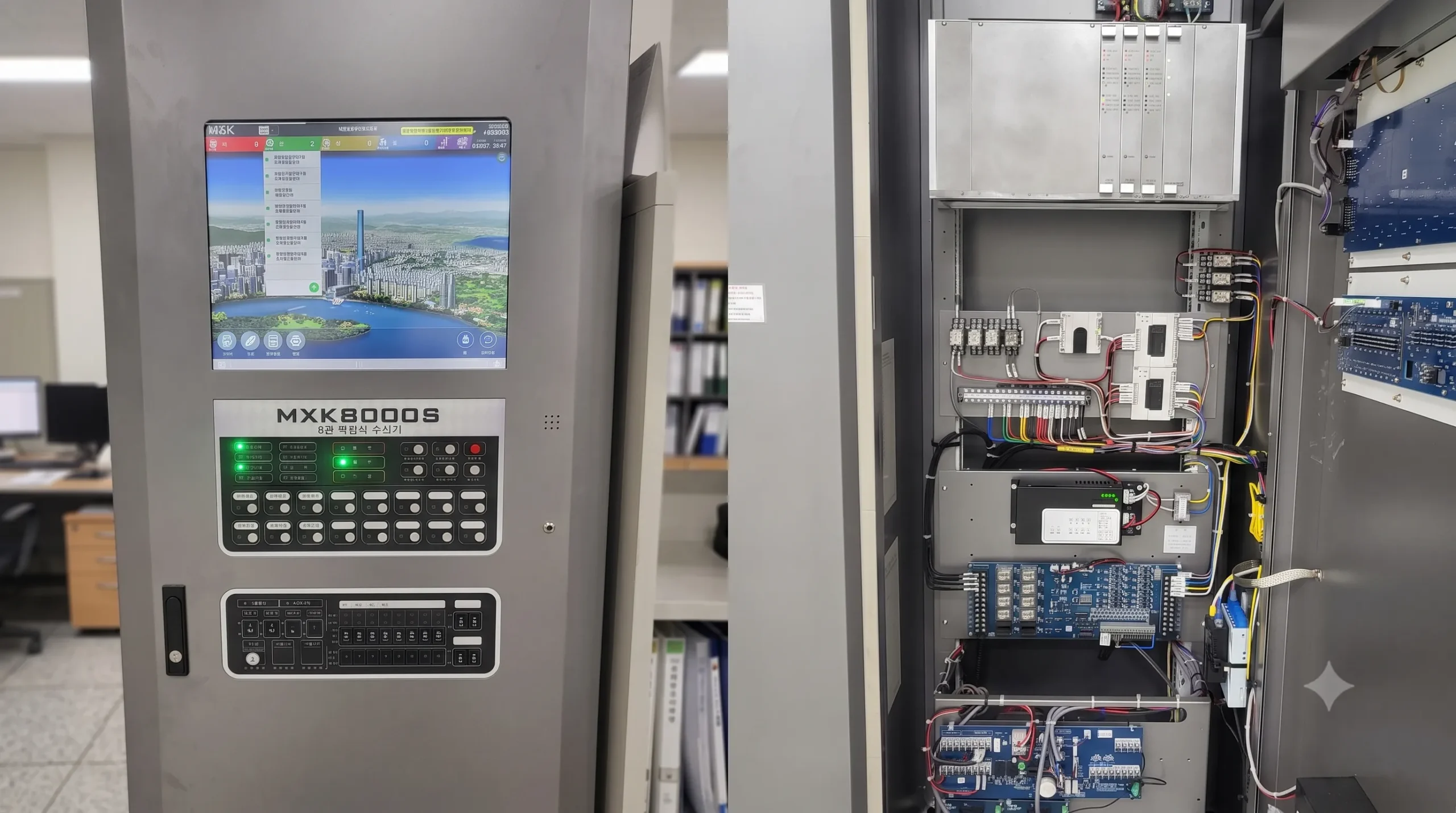

R형 화재수신기는 각 감지기 및 발신기 라인에 고유의 주소(Address)를 부여할 수 있는 중계기를 설치하여, 디지털 다중 통신 방식으로 신호를 주고받는 스마트한 시스템입니다. 화재가 발생하면 단순히 ‘몇 층에서 불이 났다’ 수준을 넘어 ‘몇 층 몇 호 어떤 감지기가 작동했다’까지 모니터 화면에 정확한 그래픽과 텍스트로 표기됩니다.

고층 빌딩, 대단지 아파트, 대규모 석유화학 공장 등 관리 구역이 광범위하고 정밀한 제어가 필요한 대상물에 필수적으로 적용됩니다.

배선 및 회로도 분석을 통한 P형 R형 차이점과 결선 원리

일대일 결선으로 가닥수가 늘어나는 P형 배선 방식

P형 수신기의 결선 원리는 기본적으로 모든 경계구역(감지구역)이 일대일(1:1) 선로로 수신기와 직접 연결되는 구조입니다. 화재 신호를 아날로그적인 전류의 흐름으로 직접 주고받기 때문에, 각 구역마다 고유의 신호선이 반드시 필요합니다.

기본적으로 시스템이 작동하기 위해서는 다음과 같은 필수 공통 가닥수가 구성됩니다.

• 회로선 (지구선): 각 경계구역의 화재 신호를 감지하는 선입니다.

• 회로공통선: 회로선들의 귀로를 담당하는 공통 선로입니다. (보통 7경계구역 이하마다 1가닥씩 추가됩니다.)

• 발신기 관련 선로: 주경종, 지구경종, 표시등, 응답선 등이 포함됩니다.

이 구조의 가장 큰 특징은 경계구역이 하나씩 추가될 때마다 회로선(지구선)이 1가닥씩 계속해서 늘어난다는 점입니다.

따라서 경계구역이 30개만 되어도 수신기 내부로 인입되는 전선의 가닥수가 수십 가닥으로 기하급수적으로 늘어나게 됩니다. 이는 간선 배관의 직경이 커져야 함을 의미하며, 시공 난이도가 높아질 뿐만 아니라 자재비와 인건비가 급상승하는 원인이 됩니다.

이러한 물리적 한계 때문에 대규모 건축물이나 복잡한 현장에서는 선로를 디지털 신호로 변환하여 두 가닥의 통신선만으로 수많은 구역을 제어하는 R형 수신기를 도입하는 것이 소방 설계의 정석입니다.

중계기 통신 신호로 가닥수를 최소화하는 R형 배선 방식

R형 수신기는 각 경계구역이 일대일로 연결되던 기존 방식과 달리, 현장에 설치된 중계기(Transmitter/Transponder)를 활용하는 고도화된 시스템입니다. 중계기가 하부 감지기들로부터 들어오는 아날로그 접점 신호를 디지털 통신 신호로 변환한 뒤, 메인 수신기로 전송하는 역할을 담당합니다.

따라서 수신기와 중계기 사이에는 전원 공급을 위한 전원선(+/-) 2가닥과 데이터 송수신을 위한 통신선(시리얼 통신선) 2가닥, 총 4가닥의 기본 선로(필요시 신뢰성 확보를 위한 통신선 이중화 구성)만 연결되면 수백 개 구역의 화재 및 제어 신호를 완벽하게 송수신할 수 있습니다. 경계구역이 늘어날 때마다 전선 가닥수가 무한정 늘어나던 방식에 비하면 소방 선로 설계의 패러다임을 바꾼 혁신적인 구조입니다.

이러한 전송 방식의 변화 덕분에 자재비와 인건비를 포함한 선로 시공 비용이 혁신적으로 절감됩니다. 무엇보다 시공 후 선로의 단선(끊어짐)이나 단락(합선) 여부, 그리고 중계기 고장 상태를 수신기 모니터에서 실시간 데이터로 자가 진단(Self-Diagnosis)할 수 있어, 대규모 건축물에서도 유지관리를 매우 과학적이고 직관적으로 수행할 수 있다는 강력한 장점을 가집니다.

관련 법령 및 최신 화재안전기준(NFTC/NFPC) 비교 분석

화재수신기의 설치와 운영은 소방시설 설치 및 관리에 관한 법률(소방시설법) 및 소방청 고시인 자동화재탐지설비 및 시각경보장치의 화재안전성능기준(NFPC 203)과 기술기준(NFTC 203)에 엄격히 지배를 받습니다.

특정소방대상물의 규모와 층수, 연면적에 따라 수신기의 종류 및 연동 방식이 법적으로 강제되므로 반드시 설계 단계부터 현행 기준을 정확히 대입해야 과태료 처분이나 소방 완공 검사 불합격 등의 불이익을 피할 수 있습니다.

종류별 상세 설치 방법과 현장 하자 방지 실무 엔지니어링 팁

조작성과 시인성을 고려한 수신기 설치 높이 및 간격 기준

소방시설의 설치 및 관리에 관한 법령인 NFTC 203(자동화재탐지설비 및 시각경보장치의 화재안전기술기준)에 따르면, 화재수신기의 조작 스위치는 화재 시 관계인이 신속하고 원활하게 조작할 수 있도록 바닥으로부터 높이가 0.8m 이상 1.5m 이하인 곳에 설치해야 합니다. 이는 성인의 평균적인 시선과 손 높이를 고려한 인체공학적 기준이자 비상시 행동 효율을 극대화하기 위한 법적 규정입니다.

설치 장소 역시 엄격하게 제한됩니다. 화재 발생 신호를 즉각적으로 인지하고 초동 조치를 취할 수 있도록 상시 사람이 근무하는 수위실, 경비실, 또는 방재실(종합재난관리실)에 설치해야 합니다. 동시에 수신기 내부의 정밀 전자 기판과 중앙처리장치(CPU)를 보호하기 위해 주위 온도가 상온(0℃~40℃) 범위 내로 유지되고, 결로나 습기로 인한 기판 부식 및 오작동 위험이 없는 쾌적한 환경을 유지해야 합니다.

또한, 오작동이나 실제 화재 상황에서 수신기 전면의 문을 열고 선로 점검, 전원 차단, 복구 등의 긴급 조작을 지장 없이 수행할 수 있도록 수신기 전면에는 최소 1m 이상의 유효 여유 공간을 항시 확보해 두어야 합니다. 실무적으로 수신기 앞에 적재물을 쌓아두는 행위는 소방 특별조사 시 지적 대상이 될 뿐만 아니라, 유사시 골든타임을 놓치는 치명적인 원인이 될 수 있으므로 철저한 관리가 필요합니다.

현장 시공 실무자가 전하는 전압 강하 하자 방지 노하우

도입부 에피소드에서 언급했듯이, 노후화된 현장에서는 감지기 선로 전압이 소방 규격 전압인 DC 24V에 한참 못 미치는 18V~19V 수준으로 떨어지는 전압 강하 현상이 자주 발생합니다. 소방시설의 안정적인 구동을 위협하는 이 전압 저하 문제는 주로 두 가지 원인에서 비롯됩니다.

첫째는 오랜 세월 사용으로 인해 수신기 자체의 내부 트랜스포머나 전원공급장치(SMPS)의 출력 성능이 저하된 경우이며, 둘째는 지하층이나 결로가 심한 구역의 전선 피복이 손상되어 전류가 미세하게 새어 나가는 선로 누전(절연 불량) 때문입니다.

이처럼 선로 상태가 비정상적인 상황에서 단순히 감지기만 최신 광전식(연기형) 감지기로 전부 교체하는 것은 매우 위험한 선택입니다. 최신 디지털 제어 소자가 탑재된 신형 감지기는 내부 센서와 회로를 구동하기 위해 평상시 소모하는 미세한 ‘대기 전류(감시 전류)’가 과거 구형 감지기에 비해 상대적으로 높기 때문입니다.

전압 공급 능력이 이미 한계에 다다른 노후 선로에 대기 전류 소모량이 더 큰 신형 감지기 수십, 수백 개가 한꺼번에 연결되면 계통 전체의 전압 강하 현상이 더욱 심해지게 됩니다. 그 결과, 돈을 들여 새 감지기로 모두 바꿨음에도 불구하고 오작동(비화재보)이 이전보다 훨씬 더 빈번하게 발생하는 최악의 하자 상황을 맞이하게 됩니다.

따라서 현장 점검 시 선로 전압이 20V 이하로 상시 저하되어 있다면, 무작정 감지기만 교체하는 미봉책은 지양해야 합니다. 반드시 수신기 메인 전원 기판(SMPS)을 동시에 교체하여 전원 공급 능력을 회복시키거나, 소방용 절연저항계(메거메터)를 이용해 선로의 절연 저항을 정밀 측정함으로써 누전이 발생하는 구간을 찾아내 보수하는 선행 작업이 필수적으로 이루어져야 합니다.

근본적인 원인을 먼저 해결하는 소방학적 접근만이 오작동 없는 안전한 소방 시스템을 완성하는 지름길입니다.

자체점검 실무: 도통시험, 작동시험 및 예비전원 교체 방법

선로의 연결 상태를 확인하는 도통시험(Continuity Test)

도통시험(Continuity Test)은 화재 경보 시스템의 신뢰성을 확보하기 위한 가장 기본적인 점검으로, 수신기와 현장 말단에 설치된 종단저항(Terminal Resistor) 사이의 선로가 끊어지지 않고 온전하게 연결되어 있는지를 판별하는 시험입니다. 만약 선로가 단선되어 있다면 화재가 발생하더라도 감지기 신호가 수신기에 도달하지 못해 대형 참사로 이어질 수 있으므로, 정기적인 도통시험은 소방 안전 관리의 필수 요건입니다.

과거부터 널리 쓰인 P형 수신기의 경우, 전면의 도통시험 버튼을 누른 상태에서 각 경계구역별 로터리(회전식) 스위치를 하나씩 돌려가며 각 회로별 ‘도통시험 표시등(LED)’의 점등 상태를 확인하는 방식으로 진행됩니다. 정상적인 선로라면 전류가 현장의 종단저항을 거쳐 수신기까지 안전하게 환류하기 때문에, 해당 구역 스위치를 선택했을 때 도통시험 지시등에 ‘정상(초록색 불)’이 점등됩니다. (수신기 제작사별로 상이함)

반면, 현장의 선로가 끊어진 ‘단선(Line Open)’ 상태라면 전류가 돌아오지 못하므로 도통시험 지시등에 ‘단선(황색 또는 적색 불)’이 들어오거나 정상 불이 켜지지 않게 됩니다. 반대로 감지기 선로가 합선된 ‘단락(Short)’ 상태 역시 정상적인 신호 흐름을 방해하므로 수신기 내에 별도의 단락 표시등이 켜지거나 단선과 마찬가지로 이상 신호를 표출하게 됩니다.

단선과 단락 모두 화재 발생 시 신호를 정상적으로 수신할 수 없는 치명적인 결함이므로, 불이 들어오는 표시등의 상태를 직관적으로 확인한 즉시 해당 경계구역의 현장 선로를 보수해야 합니다.

반면, 컴퓨터 제어 방식인 R형 수신기는 이러한 번거로운 수동 점검 과정을 거칠 필요가 없습니다. 시스템 내부에서 디지털 신호를 통해 각 중계기와 선로의 상태를 상시 자동으로 도통시험(모니터링)하고 있기 때문입니다. 선로에 문제가 생기면 수신기 본체의 터치스크린이나 액정 화면에 해당 중계기의 위치와 함께 ‘단선 에러 코드’가 실시간으로 표기됩니다.

따라서 관리자는 복잡하게 회로를 돌려볼 필요 없이, 화면에 뜬 에러 정보를 바탕으로 해당 중계기 하부의 감지기 선로만 집중적으로 점검하면 되므로 유지보수의 효율성이 극대화됩니다.

수신기의 정상 연동을 점검하는 작동시험(Function Test)

작동시험은 실제로 화재 신호가 입력되었을 때 수신기가 정상적으로 경보를 울리고 출력을 내보내는지 확인하는 과정입니다. 시험하고자 하는 회로의 동작 시험 스위치를 켜고 화재 신호를 강제로 인가했을 때, 수신기에 화재 표시등과 지구 표시등이 켜지며 주경종 및 지구경종이 우렁차게 울려 퍼져야 정상입니다.

실무 현장에서 소방시설 점검을 진행할 때 가장 먼저 선행되어야 할 수칙은 바로 사전 안내 방송과 공지입니다. 소방점검 과정에서는 경종, 사이렌, 비상 방송 등이 실제로 송출되며, 방화셔터나 스프링클러 설비 등 다양한 소방시설의 연동 시험이 이루어지기 때문입니다. 이러한 작동 시험은 건물 전체에 강한 소음과 시각적 경보를 동반하므로, 사전 예고 없이 진행될 경우 입주민들에게 극심한 불안감을 심어주거나 대량의 민원을 야기할 수 있습니다.

따라서 점검 전에는 반드시 명확한 기간과 시간을 명시한 안내문을 부착하고, 당일에는 반복적인 사전 방송을 통해 ‘현재 소방시설 성능 확인을 위한 정상적인 작동 시험 중’이라는 사실을 인지시켜야 합니다. 소방 전문가의 관점에서 볼 때 이러한 사전 조치는 단순한 민원 예방을 넘어, 실제 화재 상황과 점검 상황을 입주민들이 명확히 구분하도록 하여 대피 혼선을 막는 안전 관리의 핵심 절차입니다.

정전 시를 대비한 예비전원(축전지) 시험 및 교체 주기

화재수신기 내부에는 한전 전원이 차단(정전)되더라도 시스템이 최소 60분 동안 감시 상태를 유지하고 10분 이상 경보를 발할 수 있도록 비상용 납축전지(비상 예비전원)가 내장되어 있습니다. 수신기 전면의 ‘예비전원 시험’ 버튼을 누른 상태에서 전압계가 DC 24V 이상을 유지하는지 보아야 합니다.

만약 버튼을 눌렀을 때 전압이 20V 이하로 급격히 떨어지는 현상이 발생할 수 있습니다. 이와 동시에 수신기 표시등에 황색으로 ‘예비전원 이상’ 경고등이 점등된다면, 이는 내부 축전지가 이미 수명을 다했음을 뜻합니다. 특히 축전지가 장시간 과충전되거나 노후화되면 내부 가스로 인해 외관이 부풀어 오르는 ‘배부름 현상(Swelling)’이 발생하며, 이는 화학적 성능이 완전히 상실되어 충전과 방전 기능이 마비되었음을 나타내는 명확한 징후입니다.

소방용 밀폐형 납축전지의 교체 주기(수명)는 제조사 및 관리 환경에 따라 통상 2년에서 3년 사이입니다. 비록 외관상으로는 아무런 문제가 없어 보일지라도, 축전지 내부의 전해질 고갈이나 극판 노후화는 눈으로 확인할 수 없습니다. 따라서 정기적인 소방 정밀 점검 주기에 맞춰 선제적으로 축전지를 교체해 주는 것만이 실제 화재 상황에서 수신기가 무력하게 다운되는 최악의 시스템 마비를 막을 수 있는 유일한 방법입니다.

결과적으로 수신기 조작부 화면에 ‘예비전원 이상’이라는 황색 불이 지속적으로 점등되어 있다면, 이는 단순한 일시적 오류가 아닌 즉각적인 정비가 필요하다는 위험 신호입니다. 화재는 예고 없이 찾아오고 정전은 화재 시 필연적으로 동반되는 만큼, 골든타임을 지켜줄 비상 배터리를 제때 교체하여 상시 완벽한 소방 대비 태세를 유지해야 합니다.

화재수신기 교체 비용 가이드 및 장비의 평균 수명

화재수신기의 법정 내용연수는 명확히 명시되어 있지 않으나, 한국소방산업기술원 및 제조업체 권장 수신기의 내부 부품 기술적 수명은 평균 10년에서 12년 내외입니다. 10년이 지난 수신기는 서지 전압 누적, 내부 콘덴서 액 누출, 기판 패턴 부식 등으로 인해 원인 모를 오작동(비화재보)을 일으키는 주범이 됩니다.

교체 비용은 수신기의 형식(P형/R형)과 제어할 수 있는 회로 수(또는 중계기 수)에 따라 격차가 매우 큽니다. 일반적인 소규모 빌딩의 5회로~10회로 내외 P형 수신기 단품 교체 비용은 자재비와 기술 인건비를 포함하여 약 60만 원에서 150만 원 선에서 형성됩니다.

반면 대형 아파트단지나 인텔리전트 빌딩에 들어가는 R형 복합식 수신기의 경우 시스템 셋팅비, 중계기 주소 맵핑 컴퓨터 연동비 등이 추가되어 최소 500만 원에서 대형 현장은 2,000만 원 이상의 교체 비용이 발생하므로 시설 장기수선충당금 계획에 반드시 반영해 두어야 합니다.

본문 관련 법령 및 공식 출처표

결론적으로 화재수신기는 건물의 생명선과도 같습니다. 단순비용 절감을 위해 오작동하는 노후 수신기를 방치하거나 일부 연동 라인을 죽여놓는 임시방편은 향후 돌이킬 수 없는 대형 재난과 법적 처벌로 되돌아올 뿐입니다.

수신기가 보내는 미세한 전압 저하 신호나 에러 메시지를 평소에 꼼꼼히 체크하시고, 정기적인 소방 도통시험과 예비전원 점검을 통해 소중한 인명과 자산을 화재의 위험으로부터 안전하게 방어하시기를 바랍니다. 현장 엔지니어로서 언제나 여러분 건물 제어반의 완벽한 ‘정상’ 신호를 응원합니다.
